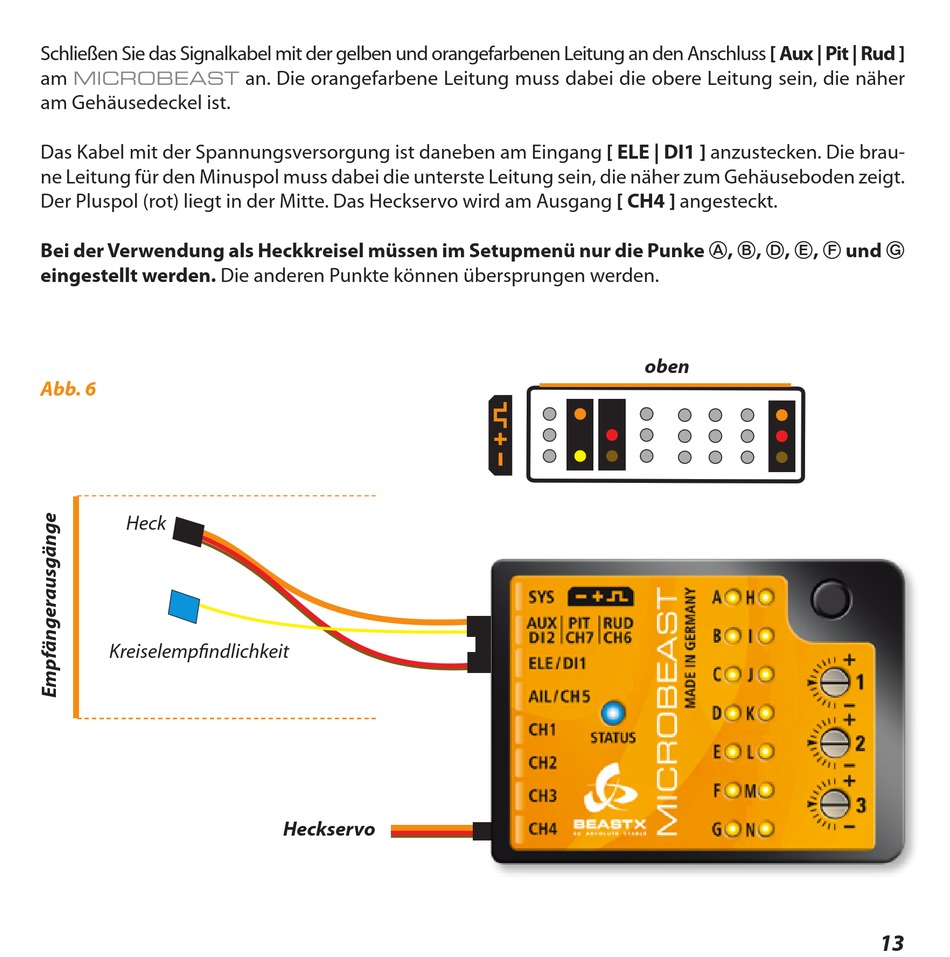

Beastx MICROBEAST Bedienungsanleitung Seite 13

Schließen Sie das Signalkabel mit der gelben und orangefarbenen Leitung an den Anschluss [ aux | Pit | Rud ]
am an. Die orangefarbene Leitung muss dabei die obere Leitung sein, die näher
MICROBEAST
am Gehäusedeckel ist.
Das Kabel mit der Spannungsversorgung ist daneben am Eingang [ ele | di1 ] anzustecken. Die brau-
ne Leitung für den Minuspol muss dabei die unterste Leitung sein, die näher zum Gehäuseboden zeigt.
Der Pluspol (rot) liegt in der Mitte. Das Heckservo wird am Ausgang [ CH4 ] angesteckt.
Bei der Verwendung als Heckkreisel müssen im setupmenü nur die Punke A, B, D, E, F und G
eingestellt werden . Die anderen Punkte können übersprungen werden.
oben
Abb. 6
Heck
Kreiselempfindlichkeit
Heckservo
13
