Anwendungsbeispiel: Kombinierte Einbruch- Brandmelderzentrale
Kombination aus Brand- und Einbruchmelderzentrale. An dem Eingang MG 1 sind auto-
matische Brandmelder und an Eingang 2 Bewegungsmelder zur Einbruchüberwachung
angeschlossen. Der Eingang MG 3 ist als Sabotagegruppe für die Deckelkontakte der
Bewegungsmelder ausgelegt. Der Gehäusekontakt der Zentrale ist in den Eingang MG3
mit eingeschleift (Steckbrücke J2 offen). Mit dem DIL-Schalter S2.6 ist die Standard-
funktion als Einbruchmelderzentrale programmiert, d.h. mit dem Ausgang TR 1 wird der
Zustand Unscharf und mit TR2 der Zustand Rücksetzen/Gehtest angezeigt.
S2
ON
OFF
1 2 3 4 5 6 7 8
J2

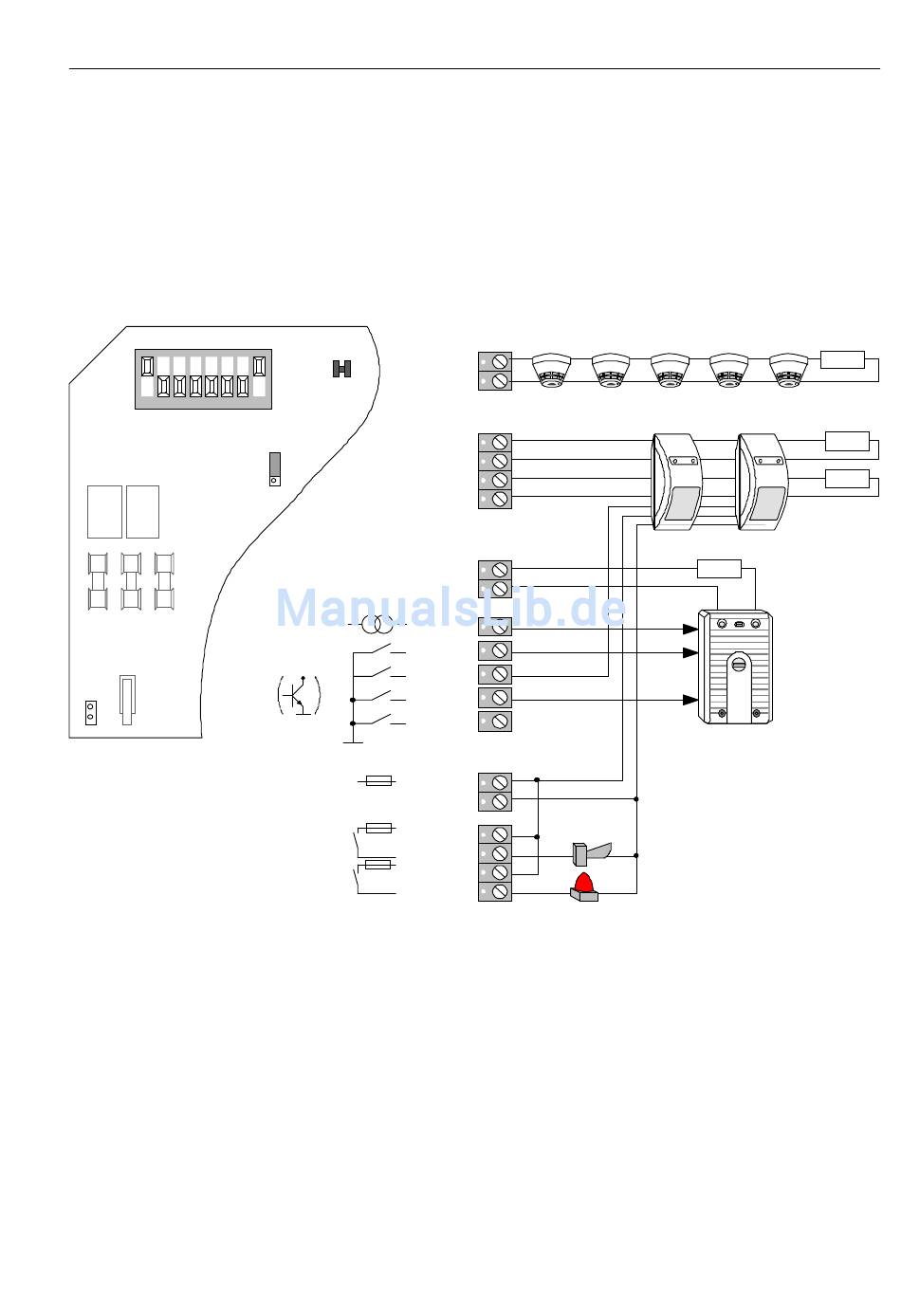

Abb. 30: Anwendung als kombinierte Einbruch- und Brandmelderzentrale (Beispiel)
