Bei Berührung von elektronischen Komponenten ist auf ausreichend
Potentialausgleich, bzw. Erdung des Körpers zu achten
(ESD Kleidung, Handgelenk Manschette mit PA, etc. tragen)!
Das Zurücksetzen auf Werkseinstellungen ist ausführlich in der Axis Betriebsanleitung
auf Seite 45 beschrieben:
http://www.axis.com/files/manuals/um_m3014_61144_en_1411.pdf
Nach erfolgreichem Hardware Reset ist der Montageadapter wieder über die drei M3*0.5
Originalschrauben mit zugehörigen Federringen aus dem Lieferumfang zu befestigen.
Ein Anzugsdrehmoment von 2,5 Nm wird empfohlen!
Unbedingt auf die Kabelführung beim Verschließen des Gehäuses achten! Es müssen
Schlaufen gelegt werden, um Kollisionen und mechanische Belastungen im verschlosse-
nen Ex d Gehäuse zu vermeiden, sowie erforderliche Biegeradien eingehalten werden
können (vgl. hierzu Abb. 5.12)

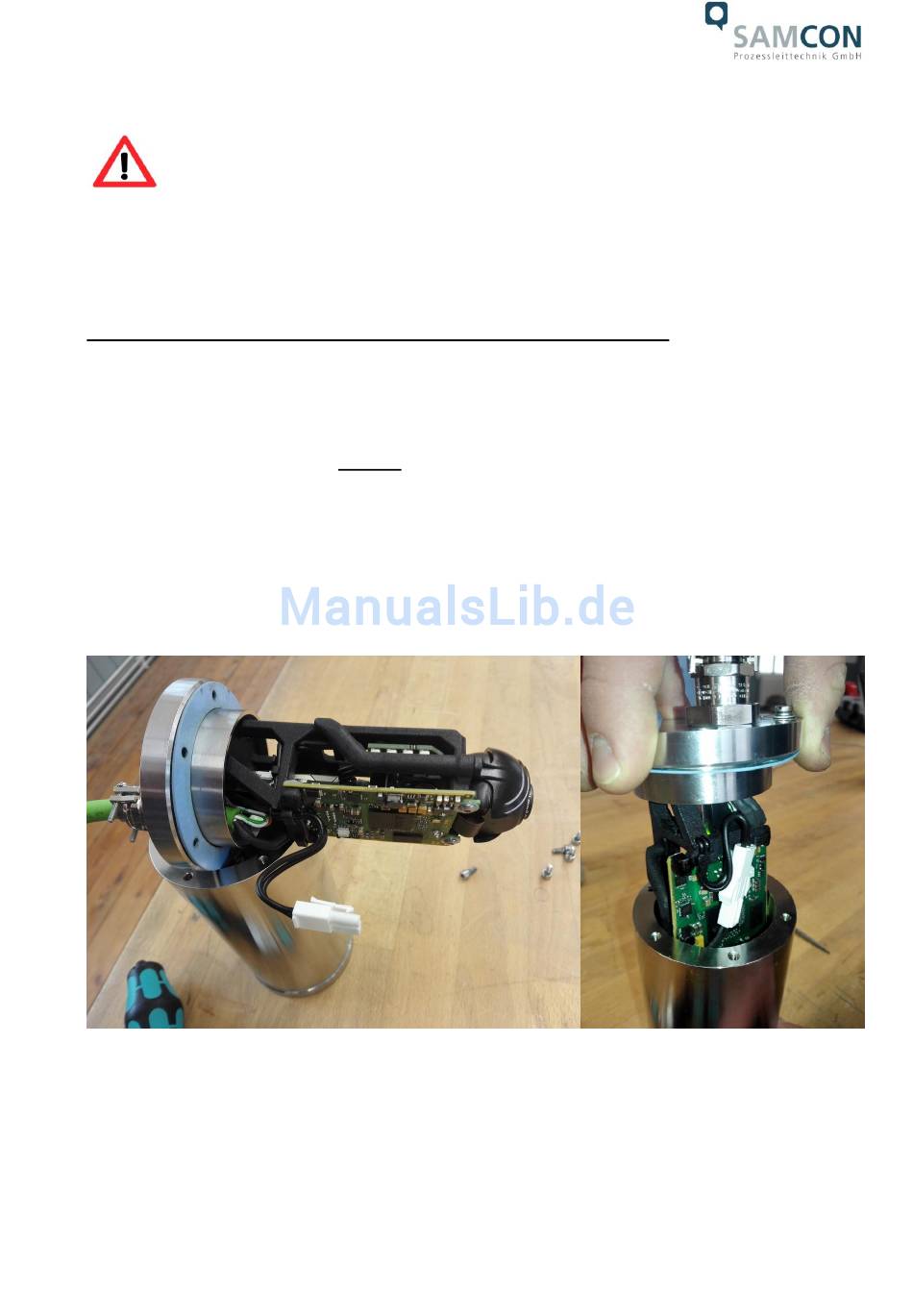

Abb.5.12 – optimierte Kabelführung
Doc.-ID: 160617-PT08BA-TG-ExCam IPM3014_de_rev.01.docx, Seite 30 von 40
