Anschlusstabelle:
Potential
Farbe (IEC 60757)
PA
GN/YE
5.2.2
Anschluss und Absicherung
Ex d Kabelverschraubung (KLE):
ADE 4F MsNi Type5 - M20x1.5 (Capri)
mit zus. Zugentlastungssystem
Explosionsgeschütztes Kabel: SKD02-
T (Samcon)
Querschnitt
Bemerkung
2
4 mm
(starr)
Klemme: Schlitzschraube M4x0,7 (DIN 84) mit
Unterlegscheibe Ø9mm (DIN 125A),
3Nm Anzugsdrehmoment beachten!

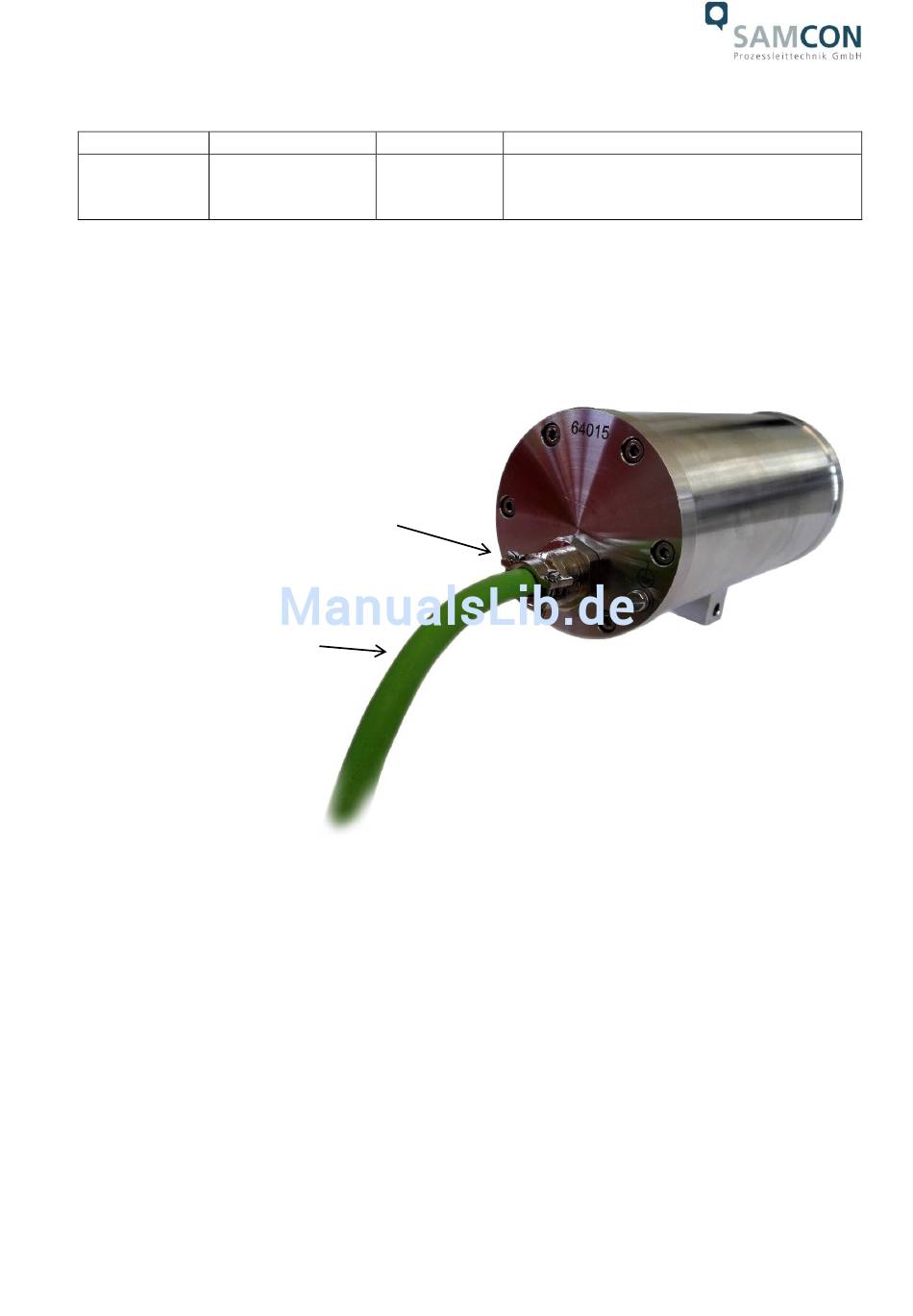

Abb.5.2 – Ex d Kabelverschraubung und Zuleitung
Tab.5.1 – Potentialausgleich
Doc.-ID: 160617-PT08BA-TG-ExCam IPM3014_de_rev.01.docx, Seite 19 von 40
