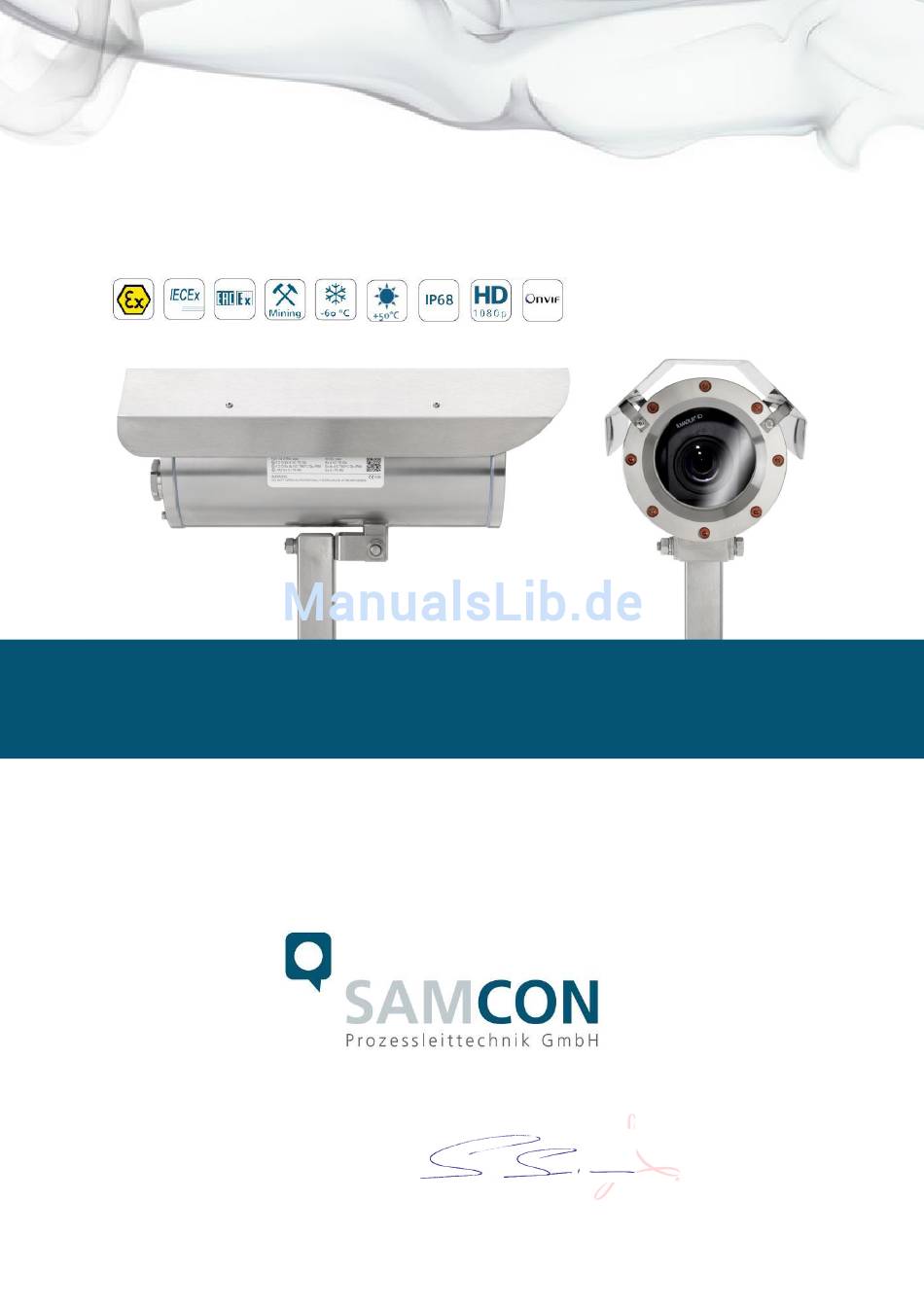

- Seite 1 ExCam IP13xx Betriebsanleitung Digital unterschrieben von Steffen Seibert DN: cn=Steffen Seibert, o=SAMCON, ou, email=s.seibert@samcon.eu, c=DE Datum: 2017.03.15 09:47:39 +01'00'...
-
Seite 2: Inhaltsverzeichnis
Zuweisen der IP Adresse .................. 39 Kennwort/ Identifikation ..................40 Instandhaltung / Wartung / Änderungen .............. 41 Reparatur und Instandsetzung ................41 Entsorgung / Wiederverwertung ................41 Zeichnungen ....................... 41 Notizen ......................... 45 Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 2 von 48... - Seite 3 Abbildungsverzeichnis Abb.1.1 – ExCam IP13xx Serie mit Wandausleger und Wetterschutzdach ....... 5 Tab.4.1 – Modellschlüssel ....................17 Abb.5.1 – PA Anschluss ExCam IP13xx ................. 20 Tab.5.1 – Potentialausgleich ................... 20 Abb.5.2 – Kabelverschraubungen (KLEs) und Zuleitungen ..........21 Abb.5.3 – ExCam IP13xx T08-VA2.2.K1.BOR-C-XXX-K-N ..........21 Abb.5.4 –...
- Seite 4 Dokumentationsübersicht Kap.2 (S.7) 13.04.2016 T. Gruber Revision gemäß Überarbeitung und Korrektur zur Freigabe S.Seibert, Kürzung Axis-spezifischer technischer Details und Verlinkungen auf Datenblät- ter und Betriebsanleitungen, Änderung von Forma- lien, etc., Entfernen der Dokumentationsübersicht Kap.2 Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 4 von 48...
-
Seite 5: Einleitung
Einleitung Die ExCam IP13xx Serie ist ein digitales Kamerasystem (Typ 08) der Firma SAMCON Prozessleittechnik GmbH und sehr flexibel für unterschiedlichste Applikationen einsetz- bar, bevorzugt im explosionsgefährdeten Bereich der chemischen und petrochemischen Industrie, Offshore-Anlagen, schlagwettergefährdeten Gruben und Biogasanlagen. Die Kameraserie darf in den Ex Zonen 1, 2, 21 und 22, einschließlich der Gasgruppe IIC (alle Gase, Dämpfe, Nebel inkl. -
Seite 6: Technische Daten
Prüfprotokoll ATEX: 557/Ex.539.01/14 Test Report IECEx: DE/TUR/ExTR14.0026/01 Quality Assessment Report: DE/BVS/QAR14.0006/00 Explosionsschutz-relevanter maximaler Umgebungstemperaturbereich während dem Kamerabetrieb, Abweichung zu funktionellem Temperaturbereich, funktioneller Temperaturbereich (MTBF) siehe Kap. 3.12. Werte abhängig vom je- weiligen Modell. Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 6 von 48... -
Seite 7: Elektrische Kennwerte Der Kameramodule
7,9 W (3,6 W typisch) 2.2.5 Axis P1365 Mk Spannungsversorgung: PoE, IEEE 802.3af/ 802.3at Typ 1 Klasse 3 Bezugsspannung: ±48 V DC (44...54 V DC) Maximale Leistungsaufnahme: 6,8 W (3,6 W typisch) Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 7 von 48... -
Seite 8: Elektrische Kennwerte Des Ptc Heizlastkreises (Optional)
Die typische Inrushdauer für I < 1000mA pro Modul beträgt t ≤ 120s (gesättigter Die typische Inrushdauer für I < 500mA pro Modul beträgt t Bereich/ Dauerstromaufnahme) 2 PHP05 = KxAxT (K=5,5W/m2) Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 8 von 48... -
Seite 9: Anschlussleitung Skd02-T
3 gemäß aktueller Norm DIN EN 60079-14:2014 ist die Dimensionierung der Kabelverschraubungen mit oder ohne integrierter Drucksperre/ Compoundverguss nicht mehr abhängig von der gekennzeichneten Gasexplosionsgruppe (IIB, IIC) oder dem Ex d Druckkammervolumen (<2000cm3, ≥2000cm3), sondern ausschließlich ein Kriterium der verwendeten Anschlusskabellängen (<3m, ≥3m). Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 9 von 48... -
Seite 10: Leistungskabel (Optional)
5 gemäß aktueller Norm DIN EN 60079-14:2014 ist die Dimensionierung der Kabelverschraubungen mit oder ohne integrierter Drucksperre/ Compoundverguss nicht mehr abhängig von der gekennzeichneten Gasexplosionsgruppe (IIB, IIC) oder dem Ex d Druckkammervolumen (<2000cm3, ≥2000cm3), sondern ausschließlich ein Kriteri um der verwendeten Anschlusskabellängen (<3m, ≥3m). Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 10 von 48... - Seite 11 -50°C … +90°C (feste Verlegung) Benutzerschnittstelle: P(Plug) Variante: n.a. / bzw. auf Anfrage K(Klemmleisten) Variante: 3x 1,5mm (3G1,5) Cu Litze mit Aderendhülse (Farbcodierung gemäß DIN 46228) Mantelisolierung ca.12 cm entfernt und mit Knickschutztülle/ Schrumpfschlauch versehen Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 11 von 48...
-
Seite 12: Technische Spezifikation Der Kameramodule
Axis P1354 Datenblatt siehe unter: http://www.axis.com/files/datasheet/ds_p13_56727_de_1403_lo.pdf Betriebsanleitung siehe unter: http://www.axis.com/files/manuals/um_p1354_1463736_en_1505.pdf 2.6.2 Axis P1357 Datenblatt siehe unter: http://www.axis.com/files/datasheet/ds_p1357_1471705_en_1505.pdf Betriebsanleitung siehe unter: http://www.axis.com/files/manuals/um_p1357_1465567_en-1506.pdf 2.6.3 Axis P1364 Datenblatt siehe unter: http://www.axis.com/files/datasheet/ds_p1364_1559739_de_1512.pdf Betriebsanleitung siehe unter: http://www.axis.com/files/manuals/um_p1364_1510439_en_1601.pdf Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 12 von 48... -
Seite 13: Axis P1365
Wärmeleitfähigkeit etc. Das Korrosionsverhalten in Hochsäureumgebungen oder Offshore Bereichen kann durch geeignete Werkstoffwahl optimiert werden. Eine Ober-flächenbehandlung durch Elektropolitur, Edelstahlbeize oder eine Schutzlackierung in diversen RAL Farbtönen (Standard: RAL7035) ist zusätzlich möglich! Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 13 von 48... - Seite 14 Schichtdicke auf 0,2mm (IIC)/ 2mm (IIB). Durch die Oberflächenlackierung ändert sich der thermische Leitwert und damit di e Gehäuse Konvektionskühlung. Die maximal zulässige Verlustleistungseinspeisung in das druckfeste Gehäuse ist hierdurch beeinflusst! Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 14 von 48...
- Seite 15 9 Abmessungen Edelstahlgehäuse T07 VA2.2.x.x mit Standard Montagenocken, ohne Kabelverschraubungen, ohne externem Zubehör, ergänzende, detailliertere Abmessungen siehe Kap.10 – „Technische Zeichnungen“ 10 Abmessungen Kameragehäuse T07 VA2.2.x.x mit Wandausleger WMB-L und mit Wetterschutzdach WPR-VA2.2 (axial ausgerichtet, maximale Bautiefe) Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 15 von 48...
- Seite 16 Vielzahl von Angriffsmitteln aus dem industriellen Be- reich und geeignet für Offshore Applikationen (vgl. hierzu allgemeine Spezifikation für Edel- stahl WNr.:1.4404 AISI316L, Oberflächenfinish und Modifikation der Ex d Gehäuse, GYLON® Flachdichtungen, etc.) Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 16 von 48...
-
Seite 17: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Sicherheitshinweise in der EX Installationsanlei- tung zur T08 ExCam Serie! Erläuterungen zum Modellschlüssel Die Liste der verfügbaren ExCam IP13xx Modellvarianten stellt sich aktuell wie folgt dar: Ex Produktname Modellvarianten Gehäuse- Kabellänge/m Kabel- Temp- Explosions-/... - Seite 18 : -30 … +50 [°C] (P1365) Tiefer Umgebungstemperaturbereich (MTBF): T AMB_L : -60 … +40 [°C] (P13xx) LL = Tiefster Umgebungstemperaturbereich (MTBF): T AMB_LL : -60 … +50 [°C] (P1365) LL = Tiefster Umgebungstemperaturbereich (MTBF): T AMB_LL Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 18 von 48...
-
Seite 19: Inbetriebnahme
Achtung! Beachten Sie die nationalen Sicherheits-, Errichter- und Unfall- verhütungsvorschriften (z.B. DIN EN 60079-14, DIN VDE 0118-1:2010- 02, etc.) und die nachfolgenden Sicherheitshinweise in dieser Be- triebsanleitung sowie in der EX Installationsanleitung! Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 19 von 48... -
Seite 20: Potentialausgleich
Potentialausgleiches hat den nationalen Erdungsvorschriften zu entsprechen (min- destens 4 mm Anschlusstabelle: Potential Farbe (IEC 60757) Querschnitt Bemerkung GN/YE 4 mm (starr) Klemme: Schlitzschraube M4x0,7 (DIN 84) mit Unterlegscheibe Ø9mm (DIN 125A), 3Nm Anzugsdrehmoment einhalten! Tab.5.1 – Potentialausgleich Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 20 von 48... -
Seite 21: Anschluss Und Absicherung
Verbraucher über eine SKD02-T - digitaler Videostream, Relaisansteuerung, etc. (build-to-order) Steuerung und Leistungsversor- gung (PoE) des Kamera Moduls Abb.5.2 – Kabelverschraubungen (KLEs) und Zuleitungen Abb.5.3 – ExCam IP13xx T08-VA2.2.K1.BOR-C-XXX-K-N Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 21 von 48... -
Seite 22: Abb.5.4 - Excam Ip13Xx T08-Va2.2.K1.Bor-C-Xxx-P-N
Spezifikation IEEE 802.3af oder 802.3at Typ 1 Klasse 3 („Klassifikationsstrom: 26-30 mA @48 VDC, max. Speiseleistung PSE: 15.4 W, max. Entnahmeleistung PD: 6.49 – 12.95 W“) erfüllen. Die Datenübertragung der ExCam IP13xx Serie nutzt eine 100 Mbit/s Ethernet Verbindung (100BASE-TX). - Seite 23 Pluspol und 7,8 ist Minuspol). Die T08 ExCam Geräteserie unterstützt beide Modi, die verwendete Energiequelle (PSE) gibt letztendlich den Modus vor! Es ist zulässig, die ExCam IP13xx während des Betriebes und Interaktion mit einer Visualisierungs-/ Videomanagementsoftware oder Webinterface Zugriff etc. vom Netz- werk zu trennen und wieder zuzuschalten (hot plugging), bzw.
-
Seite 24: Abb.5.6 - Rj45 Kontaktbelegung
Tab.5.2 – Aderbelegung SKD02-T und Steckerkontakt RJ45 Abb.5.6 – RJ45 Kontaktbelegung Insbesondere in EMV kritischen Umgebungen ist darauf zu achten den Kabelschirm klemmleistenseitig zu Erden (siehe Abb. 6.3 - Ader mit schwarzem Schrumpfschlauch und blauer Aderendhülse). Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 24 von 48... -
Seite 25: Abb.5.7 - Skd02-T Aderbelegung
9 (shield/ GND) Abb.5.7 – SKD02-T Aderbelegung Wird die ExCam IP13xx über ein PoE-fähiges Gerät versorgt, ist eine zusätzliche Absicherung der Spannungsversorgung nicht notwendig. Die Leistungseinspeisung über das PoE Netzwerkgerät erfolgt über eine Elektronik mit intelligenter Schaltung. Leitung und Kamera werden permanent überwacht und im Fehler- bzw. Kurzschlussfall Defekte hierdurch verhindert. -
Seite 26: Prüfungen Vor Spannungszuschaltung
Kamera zeitverzögert zur Gehäuseheizung eingeschaltet wird. Das Gehäuse muss zunächst durch die PTC Keramiken erwärmt werden, bevor die Kamera zugeschaltet werden darf! Dies kann bspw. durch ein externes Zeitrelais realisiert werden. Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 26 von 48... -
Seite 27: Prüfung Der Status Led
Durch die Schutzglasscheibe des Gehäuses ist im oberen Bereich die Status LED er- kennbar. Eine ordnungsgemäße Funktion der Kamera sollte vor dem Webinterface Zu- griff im Vorfeld kontrolliert werden. Der „boot“ Vorgang der ExCam IP13xx Serie kann bis zu eine Minute beanspruchen. Weitere Kontroll- LEDs für Netzwerkaktivität/ Bandbreite/ Datenkollisionen und Netzspannung sind ausschließlich bei geöffnetem Gehäuse... - Seite 28 (hohe Bildqualität, hohe Netzwerkbandbreite) vorkonfi- guriert. Die Fokussierung ist für Objekte in ca. 10m Entfernung opti- miert. Eine individuelle Anpassung der ExCam IP13xx auf Objekte, bzw. Um- gebungsbedingungen ist möglich. Hierfür sind der Fa. Samcon GmbH bei Auftragserteilung Wunschformat (16:10, 16:9, 4:3 etc.), spezifische Objektentfernung, Blickwinkel der Kamera etc.
-
Seite 29: Arbeitsvorbereitung
Bei den Kamera Justagen ist unbedingt explosionsfähige Atmosphäre zu verhindern! Ist die T08 ExCam IP13xx mit einem Wetterschutzdach ausgestattet, muss dieses zu Beginn der Arbeiten entfernt werden. Hierzu sind 4x 8mm Linsenschrauben M4*0,7 vorder- und rückseitig an den Bügelhalterungen zu lösen (Abb.4.8). -
Seite 30: Abb.5.8 - Entfernen Des Wetterschutzdaches (1/2)
Abb.5.8 – Entfernen des Wetterschutzdaches (1/2) Abb.5.9 – Entfernen des Wetterschutzdaches (2/2) Zum Öffnen des Edelstahlgehäuses (T07 VA2.2.x.x) der ExCam IP13xx Serie müssen die acht Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Federringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (sie- he Abb.5.10). -
Seite 31: Abb.5.10 - Öffnen Des Excam Ipxxx
Schraubverbindungen fixiert! Achtung! Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung) am zünddurchschlagsicheren Spalt nicht zu beschädigen. Achtung! Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und diese sauber zu halten. Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 31 von 48... -
Seite 32: Einstellung Von Blickwinkel Und Bildschärfe
5.4.3 Einstellung von Blickwinkel und Bildschärfe Der Fokus der ExCam IP13xx Netzwerk-Kamera ist werksmäßig für ca. 10 m Objektdis- tanz optimiert, Blickwinkel befindet sich zu 100% im „wide“ Bereich. Je nach Kamera- modell entspricht dies einem horizontalen Blickwinkel zwischen 92° und 120°. In der Re- gel ist keine Anpassung erforderlich. -
Seite 33: Entfernen/ Einstecken Einer Sd Speicherkarte
Entfernen/ Einstecken einer SD Speicherkarte Hinweis: Die ExCam IP13xx verfügt über einen Slot für eine microSDHC Speicherkarte. Gespei- cherte Video Files können über das Web Interface abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. Die auf der Speicherkarte befindlichen Vi- deos sind außerdem via FTP Server im Netzwerk erreichbar. -
Seite 34: Hardware Reset
Manschette mit PA, etc. tragen)! 5.4.5 Hardware Reset Um sämtliche Parameter der ExCam IP13xx einschließlich IP Adresse auf Standard- einstellungen zurückzusetzen, muss ein Hardware Reset durchgeführt werden. Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. -
Seite 35: Abb.5.14 - Steuertaste/ Factory Reset
Einfrieren des Bildes, Steuerbefehle werden nicht mehr verar- beitet, Verlangsamung des Systems etc.) muss ggf. die aktuelle Firmware neu eingespielt, oder ein Update installiert werden (siehe Kap.5.4). Abb.5.14 – Steuertaste/ factory reset Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 35 von 48... -
Seite 36: Verschließen Des Druckfesten Gehäuses
Schraube kann zum Abriss des Zylinderkopfes oder dem Überstrecken der Gewindegän- ge und somit zur Verhinderung der Gehäusedruckbeständigkeit führen. Liefert das Kamerabild kein zufriedenstellendes Ergebnis, müssen die Schritte 5.4.2 bis 5.4.5 wiederholt werden. Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 36 von 48... - Seite 37 Zur sicheren und stabilen Montage der ExCam IP13xx Serie mit Wand- und Deckenaus- leger, Scharnierbefestigung, Bördelbefestigung, Klemmbefestigung etc., oder für optionale Montage eines zugehörigen Wetterschutzdaches sind Hinweise in der Zube- hör- und Ex Installationsanleitung zu befolgen! Weitere Kamera Zubehörkomponenten sind verfügbar und können angefragt werden.
-
Seite 38: Netzwerkzugriff Und Visualisierung
ExCam IP1365 http://www.axis.com/files/manuals/um_p1365mkii_1489706_en_1604.pdf Der Netzwerkzugriff auf die ExCam IP13xx Serie wird von den meisten Betriebssystemen und Browsern unterstützt. Die empfohlenen Web Browser sind Internet Explorer mit MS Windows, Safari mit Macintosh und Firefox mit Windows und weiteren Betriebssystemen. Für das „video streaming“ über Microsoft Internet Explorer ist die Installation von AXIS Media Control (AMC) erforderlich. -
Seite 39: Zuweisen Der Ip Adresse
Zuweisen der IP Adresse Die ExCam IP13xx ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und benö- tigt eine IP-Adresse für den Zugriff. In den meisten Netzwerken ist heutzutage ein DHCP- Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die ExCam IP13xx die Werks-IP-Adresse 192.168.0.90 (Subnetzmaskierung 255.255.255.0) verwendet. -
Seite 40: Kennwort/ Identifikation
Mozilla Firefox anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen Die Seite „Live View“ (Live-Anzeige) der ExCam IP135x wird angezeigt. Mit dem Setup- Link öffnen Sie Menüoptionen zur individuellen Einstellung der Kamera Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 40 von 48... -
Seite 41: Instandhaltung / Wartung / Änderungen
Programmänderungen und -ergänzungen sind vorbehalten. Zeichnungen Achtung: Technische Zeichnungen enthalten T08 ExCam IP13xx Gerät und integrierte Drucksperre inner- halb der Kabelverschraubung (Compoundverguss der Einzeladern). Bauform hat maximale Abmessungen! Bei Kabelverschraubungen mit Elastomerabdichtung des Außenmantels reduziert sich die Abmessung in der Bautiefe um 30 mm! Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 41 von 48... -
Seite 42: Abb.10.1 - Abmessungen T08 Excam Ip13Xx Mit K1 Flansch
T08-VA2.2.K1.BOR-C-XXX-X-L(L) Abb.10.1 – Abmessungen T08 ExCam IP13xx mit K1 Flansch Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 42 von 48... -
Seite 43: Abb.10.2 - Abmessungen T08 Excam Ip13Xx Mit K2 Flansch
T08-VA2.2.K2.BOR-C-XXX-X-N Abb.10.2 – Abmessungen T08 ExCam IP13xx mit K2 Flansch Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 43 von 48... -
Seite 44: Abb.10.3 - Abmessungen T08 Excam Ip13Xx Zubehör
T08-VA2.2.K1.BOR-C-XXX-X-L(L) mit Zubehör Abb.10.3 – Abmessungen T08 ExCam IP13xx Zubehör Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 44 von 48... -
Seite 45: Notizen
Notizen Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 45 von 48... - Seite 46 Doc.-ID: 141021-PT08BA-TG-ExCam IP13xx Serie_de_rev.03, Seite 46 von 48...
