Die PoE Leistungsversorgung der ExCam IPM3014, erfordert keine zusätzliche
Absicherung innerhalb der Zuleitung. Die Einspeisung über das PoE Netzwerkgerät
erfolgt über eine Elektronik mit intelligenter Schaltung und normierter Schnittstelle.
Leitung und Endgerät werden permanent innerhalb eines feinen Toleranzfeldes über-
wacht und im Fehler- bzw. Kurzschlussfall mögliche Defekte hierdurch verhindert.
Im Falle einer Kameraapplikation mit Klemmleistenabschluss kann diese mit einem PoE-
fähigen Netzwerkgerät oder einem nicht-PoE fähigen Netzwerkgerät (IEEE 802.3u) und
einer gesonderten 48 VDC Spannung (build-to-order, IPM3014 Versorgungsspannung
und Netzwerkströme sind autark) betrieben werden. Diese Konfiguration ist nur für
Modellschlüssel „N" optional verfügbar. In diesem Fall ist eine angemessene Zuleitungs-
absicherung zu dimensionieren.
Für eine separate 48 VDC Spannungsversorgung der Kamera wird folgende Zuleitungs-
absicherung empfohlen:
100mA -F- flink (ESKA UL-Feinsicherung 20x5mm)
Wird die Kamera mit einer Gehäuseheizung produziert (Typ L oder Typ LL), muss eine
zweite unabhängige 24 VDC Spannungsversorgung mit separater Zuleitungsabsicherung
am „L+" Potential bereitgestellt werden. Die Versorgung erfolgt standardmäßig mit über
das SKD02-T Systemkabel auf den Aderkontakten 4,5,7 und 8. (vgl. Tab.5.3)
Für die zusätzliche, bzw. optionale 24 VDC Spannungsversorgung des CB06 Heizstrom-
kreises wird folgende Zuleitungsabsicherung empfohlen:
2000 mA -T- träge (ESKA UL-Feinsicherung 20x5mm)
Achtung:
Allgemeine technische Daten, Stromspitzen und Inrushverhalten des CB06 Laststrom-
kreises der ExCam IPM3014 sind im Kap. 2.2.2 ausführlich erläutert.
5.2.3 Prüfungen vor Spannungszuschaltung
5
4
8
7
9 (shield A) /
GND)
1
2
6
3
10 (shield B)

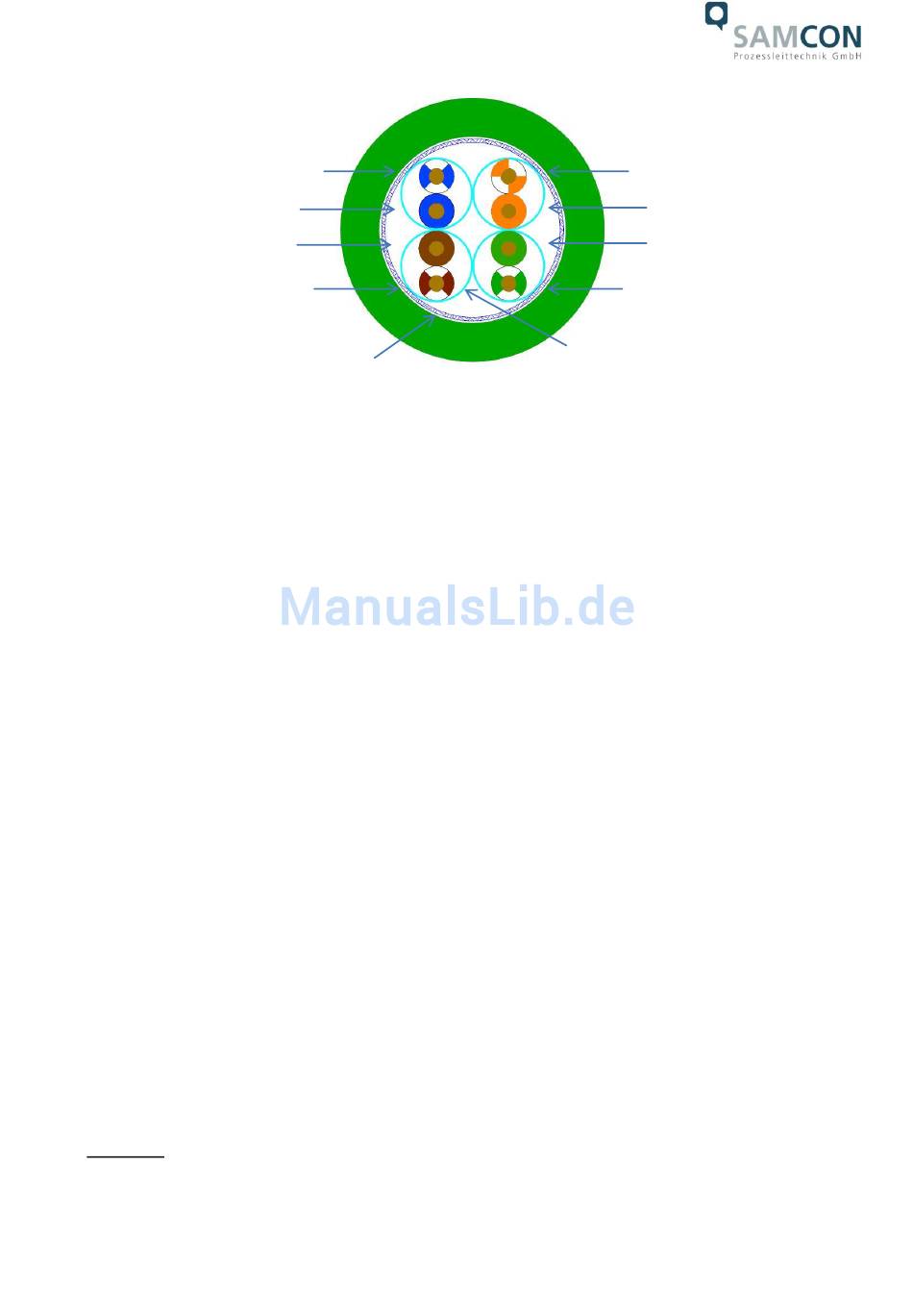

Abb.5.7 – SKD02-T Aderbelegung
