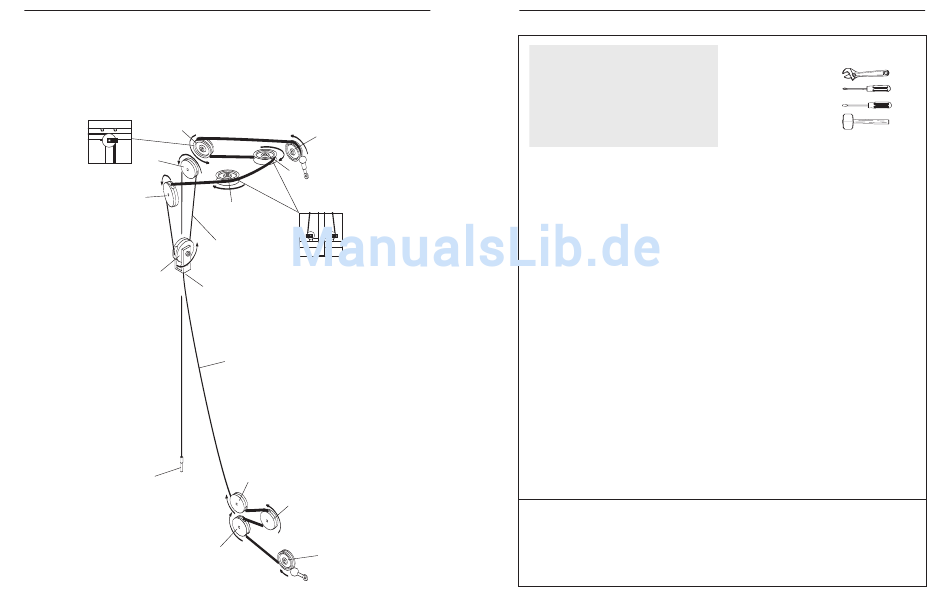

KABELDIAGRAMM
Das Kabeldiagramm gibt die richtige Führung für das lange Kabel (41) wie auch für das kurze Kabel (42) an.
Benutzen Sie das Diagramm, um sicher zu stellen, dass die beiden Kabel, die Kabelklappen und die
Rollenabdeckungen richtig montiert werden. Wenn man die Kabel nicht richtig verlegt, dann funktioniert die
Heimfitnessstation nicht richtig und kann dadurch beschädigt werden. Die Zahlen geben die richtige Verlegung
jedes Kabels an. Die Beginn- und Endpunkte aller Kabel sind angezeichnet. Achten Sie darauf, dass die
Kabelklappen und die Kabelabdeckungen weder die Kabel berühren noch auf irgendeine Weise den
Kabellauf verhindern.
2
7
5
6
Gewichtsstapel—8
1—Obere Rolle
3
4
Langes Kabel (41)
OBERE ANSICHT
5—Lange U-Klammer
Kurzes Kabel (42)
4
3
2
1—Untere Rolle
20
MONTAGE
Erleichten Sie sich die Montage
Die Bedienungsanleitung ist so entworfen um zu
versichern, dass die Heimfitnessstation von allen
erfolgreich zusammen gestellt werden kann.
Bevor Sie mit der Montage anfangen, achten
Sie darauf, dass Sie die Information auf dieser
Seite durchlesen. Das Lesen dieser kurzen
Einleitung wird Ihnen mehr Zeit sparen als die
Lesezeit dieser Information.
Für die Montage braucht man zwei
Personen
Für Ihren Komfort und Ihre Sicherheit sollten Sie die
Heimfitnessstation mit Hilfe einer zweiten Person
montieren.
Erlauben Sie sich genügend Zeit
Da die Heimfitnessstation so viele Funktionen anbie-
tet, wird die Montage einige Stunden lang dauern.
Geben Sie sich genug Zeit, dann werden Sie die
Arbeit mit Freude durchführen und so eine fehlerlose
Montage zustande bringen. Oft hilft es, die Montage
der Fitnessstation auf mehrere Abende aufzuteilen.
Suchen Sie eine Stelle für die Heimfitness-
station aus
Wegen des Gewichts und der Größe der Heimfitn-
essstation, sollte sie an der Stelle wo sie benutzt
wird montiert werden. Achten Sie darauf, dass sie
genügend Raum haben, um die Heimfitnessstation
herum zu laufen während Sie diese aufbauen.
Wie man die Schachtel auspackt
Um die Montage so einfach wie möglich zu machen,
haben wir die Montage in vier Stufen eingeteilt. Die
Teile, die für jede Stufe gebraucht werden, sind in
individuelle Säcke eingepackt. Wichtig: Warten Sie
bis Sie mit jeder Stufe anfangen, bevor Sie den
Sack für diese Stufe aufmachen. Legen Sie alle
Teile der Heimfitnessstation auf eine freie Fläche aus
und entfernen Sie das Verpackungsmaterial. Werfen
Sie das Verpackungsmaterial erst wenn Sie mit der
Montage fertig sind weg.
Die vier Stufen der Montagedurchführung
Rahmenmontage—Sie werden mit dem Aufbauen
der Basis und der Pfosten, die das Gerüst der
Heimfitnessstation formen, anfangen.
Armmontage—Während dieser Stufe werden Sie
die Arm- und Beinhebel zusammen stellen.
Folgende Werkzeuge werden für die
Montage benötigt:
• zwei verstellbare Schlüssel
• ein Schraubenzieher
• ein Kreuzschraubenzieher
• ein Gummihammer
• Sie werden zusätzlich Schmiermittel oder
Mineralöl und eine kleine Menge Seifenwasser
benötigen.
Ammerkung: Um sich die Montage zu erleichtern,
hält man bestens folgende Werkzeuge bereit: einen
Steckschlüsselsatz, einen Gabelschlüssel- oder
Ringgabelschlüsselsatz oder einen Rätschenschlüs-
selsatz.
Identifizierung der Teile
Zur Identifizierung der kleinen Teile bei der Montage,
benutzen Sie bitte das TEILIDENTIFIZIERUNGS-
DIAGRAMM , das in der Mitte der Anleitung zu finden
ist. Legen Sie das Diagramm auf den Boden zur
leichten Identifizierung der Teile während jeder
Montagestufe. Anmerkung: Einige kleine Teile
wurden möglicherweise zur Erleichterung des
Transportes schon angebracht. Sollten Sie ein
Teil nicht sofort finden, überprüfen Sie bitte, ob
es nicht schon an einem anderen Teil befestigt
worden ist.
Orientierung der Teile
Während des Zusammenstellens der Heimfitnesssta-
tion, achten Sie darauf, dass alle Teile so ausgerich-
tet sind, wie in den Zeichnungen angegeben.
Festziehen der Teile
Ziehen Sie alle Schrauben und Muttern fest, es sei
denn, andere Anweisungen werden gegeben.
Fragen?
Falls Sie noch Fragen haben nachdem Sie die
Montageinstruktionen gelesen haben, rufen Sie bitte
unserer Kundendienstabteilung an: 01805 231 244.
Kabelmontage—Während dieser Stufe werden Sie
die Kabel und Rollen, die die Arme mit den
Gewichten verbinden, befestigen.
Sitzmontage—Während dieser letzten Stufe werden
Sie die Sitze und Rückenlehnen zusammen stellen.
