BESTELLUNG VON ERSATZTEILEN
Unter der nachfolgenden Adresse und Telefonnummer können Sie Ersatzteile bestellen:
AICON Health & Fitness, GmbH
Service-Abteilung
Kalscheurenerstr. 172
D-50354 Hürth
01805 231 244
Fax: 01805 231 243
Telefonanrufe außerhalb Deutschlands:
Tel.: 00 49-(0) 2233-613 250
Fax: 00 49-(0) 2233-613 255
Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben:
• die MODELL-NUMMER des Produktes (WEEVSY97110)

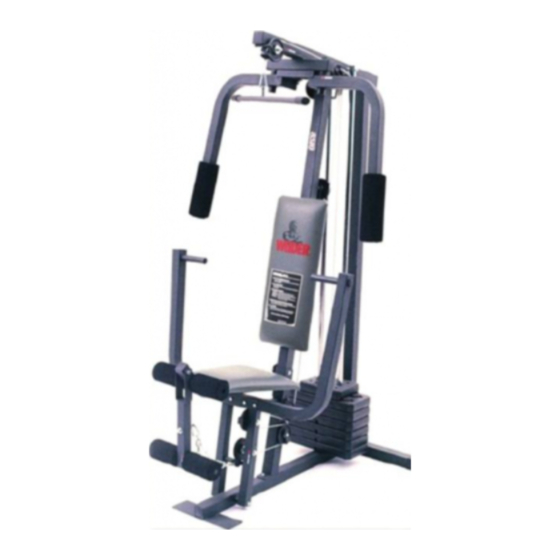

• den NAMEN des Produktes (WEIDER
®
8920 Heimfitnessstation)
• die SERIEN-NUMMER des Produktes (Sie finden diese auf der ersten Seite)
• die BESTELL-NUMMER und BESCHREIBUNG des Ersatzteiles (siehe TEILELISTE auf Seite 23 und 24
dieser Anleitung).
Teile-Nr. 181137 R1101A
Gedruckt in China © 2001 ICON Health & Fitness, Inc.
Modell-Nr.WEEVSY97110
BEDIENUNGSANLEITUNG
Serien-Nr.
Notieren Sie sich hier die Serien-Nr.
Aufkleber mit Serien-Nr.
HABEN SIE NOCH FRAGEN?
Als Hersteller verpflichten wir
uns zur kompletten Zufrieden-
stellung unserer Kunden. Falls
Sie irgendwelche Fragen haben
oder falls Teile fehlen, rufen Sie
bitte von 10.00 bis 15.00 Uhr an:
01805 231 244
ACHTUNG
Lesen Sie bitte aufmerksam alle
Hinweise und Anleitungen, be-
vor Sie dieses Gerät in Betrieb
nehmen. Heben Sie diese Anlei-
tung für eventuellen späteren
Gebrauch auf.
®
Unsere Website:
www.iconeurope.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weider WEEVSY97110

Inhaltszusammenfassung für Weider WEEVSY97110

  • Seite 1 Telefonanrufe außerhalb Deutschlands: Tel.: 00 49-(0) 2233-613 250 Fax: 00 49-(0) 2233-613 255 Wenn Sie eine Ersatzteilbestellung vornehmen wollen, benötigen wir die folgenden Angaben: • die MODELL-NUMMER des Produktes (WEEVSY97110) • den NAMEN des Produktes (WEIDER ® 8920 Heimfitnessstation) • die SERIEN-NUMMER des Produktes (Sie finden diese auf der ersten Seite) Aufkleber mit Serien-Nr.
  • Seite 2 INHALTVERZEICHNIS DETAILZEICHNUNG—Modell-Nr. WEEVSY97110 R1101A WICHTIGE HINWEISE ..............3 BEVOR SIE ANFANGEN .

  • Seite 3: Wichtige Hinweise

    TEILELISTE—Modell-Nr. WEEVSY97110 WICHTIGE HINWEISE R1101A Bestell- Stück Bezeichnung Bestell- Stück Bezeichnung zahl zahl ACHTUNG: Lesen Sie vor Beginn Ihres Trainings mit der Heimfitnessstation unbedingt die nachfolgenden Hinweise, um ernsthafte Verletzungen zu vermeiden. M8 x 63mm Einsteckbolzen M6 x 50mm Einsteckbolzen...

  • Seite 4: Bevor Sie Beginnen

    Gewichtsstationen die Möglichkeit, sämtliche Modell- und die Serien-Nummer Ihres Gerätes bereit. Hauptmuskelgruppen zu trainieren. Egal, ob Sie Ihren Die Modell-Nummer lautet WEEVSY97110. Die Serien- Körper in Form bringen möchten, Ihre Muskeln ver- Nummer finden Sie auf dem beigefügten Aufkleber auf größern und Ihre Kraft erhöhen möchten, oder ob Sie...
  • Seite 5 ANMERKUNGEN MONTAGE • Wenn nicht anders angewiesen, dann ziehen Sie alle Teile bei der Montage fest an. Erleichtern Sie sich die Arbeit! • Um kleine Teile identifizieren zu können, bezie- Diese Anleitung ist dazu vorgesehen, jedem hen Sie sich auf das Diagramm in der Mitte die- Leser es zu ermöglichen dieses Produkt erfolg- ser Bedienungsleitung.
  • Seite 6 2. Beziehen Sie sich auf Zeichnung 2a. Drücken KABELDIAGRAMM Sie eine 25mm runde Innenkappe (49) in jedes Ende des Gewichtsrohrs auf der Gewichtshalte- rung (19). Anmerkung: Achten Sie darauf, dass Das untere Kabeldiagramm zeigt die genaue Kabelführung des kurzen Kabels (23) und des langen Kabels (58). die quadratische Schiebbuchsen (70) an der Bitte benutzen Sie das Diagramm zur Überprüfung, ob die Kabel richtig installiert wurden.

  • Seite 7: Fehlersuche Und Wartung

    Armmontage FEHLERSUCHE UND WARTUNG 4. Drücken Sie je eine 25mm Plastikbuchse (26) auf Untersuchen und befestigen Sie vor jedem Training alle Teile an der Heimfitnessstation. Ersetzen Sie abgenutz- die beiden angeschweißten Abstandstücke am te Teile sofort. Die Heimfitnessstation kann mit einem feuchten, weichen Tuch und einem milden Press-Rahmen (17).
  • Seite 8 7. Schmieren Sie beide Achsen am oberen Rahmen GEWICHTSWIDERSTANDSTABELLE (55). Schieben Sie den rechten Butterfly-Arm (48) auf die rechte Achse des oberen Rahmens (55). Diese Tabelle gibt den ungefähren Gewichtswiderstand bei jeder Station an. Die Kolonne, die mit GEWICHT Anmerkung: Seien Sie besonders vorsichtig, bezeichnet ist bezieht sich auf die Gewichteanzahl in Pfund, die auf die Gewichtshaterung gelegt wird.
  • Seite 9 DEN SITZ EINSTELLEN UND ENTFERNEN 10. Wickeln Sie das lange Kabel (58) um die “V”- Rolle (6). Befestigen Sie die “V”-Rolle und eine Legen Sie die Klammer des Sitzrahmens (36) auf den lange Kabelklappe (50) mit dem M10 x 60mm Stift am vorderen Pfosten (42).

  • Seite 10: Einstellen

    14. Wickeln Sie das lange Kabel (58) um eine 9 mm EINSTELLEN Rolle (15). Befestigen Sie die Rolle und ein Paar Rollenabdeckungen (73) in dem oberen Loch in der langen “U”-Klammer (57) mit einem M10 x Die unteren Anweisungen unten beschreiben, wie die verschiedenen Teile der Fitnessstation eingestellt werden 50mm Bolzen (12) und einer M10 Nylon- können.
  • Seite 11 26. Drücken Sie je eine 19mm runde Innenkappe 17. Finden Sie das kurze Kabel (23). Führen Sie das (34) in die Enden der Polsterrohre (28) ein. kurze Kabel durch die Klammer am Press-Rahmen (17) wie gezeigt. Achten Sie darauf, dass das Schieben Sie ein Polsterrohr (28) in den Kabel über die Querstange geführt ist.
  • Seite 12 21. Befestigen Sie das Ende des kurzen Kabels (23) 23. Drücken Sie eine 38mm viereckige Innenkappe und zwar mit einer M8 Nylon-Verschlussmutter (32) in den Sitzrahmen (36) ein. (3) und einer M8 Unterlegscheibe (68) an der lan- gen “U”-Klammer (57). Ziehen Sie die Nylon- Führen Sie den M6 x 50mm Einsteckbolzen (38) Verschlussmutter noch nicht ganz an.
  • Seite 13 ENTFERNEN SIE DIESES DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE VON DER ANLEITUNG 90mm Rolle (15) (Nict maßstabgerecht gezeigt.) “V”-Rolle (6) (Nict maßstabgerecht gezeigt.) Dieses Diagramm hilft Ihnen bei der Identizierung der kleinen Montagteilen. Anmerkung: Einige der Teile, die in der Anleitung angeführt sind, wurden bereits vormontiert. Falls Sie eine Teil nicht finden können, schauen Sie, ob es schon vormontiert wurde.

  • Seite 14: Diagramm Für Die Identifizierung Der Teile

    DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE M6 x 63mm Schraube (43) M6 x 16mm Schraube (18) M10 x 60mm Bolzen (7) M10 Unterlegscheibe (9) 25mm runder Deckel (62) M10 x 20mm Bolzen (69) M8 x 63mm Bolzen (22) 50mm viereckige Außenkappe (51) M8 Unterlegscheibe (68) M6 x 50mm Schraube (24) M8 x 63mm Einsteckbolzen (1)
