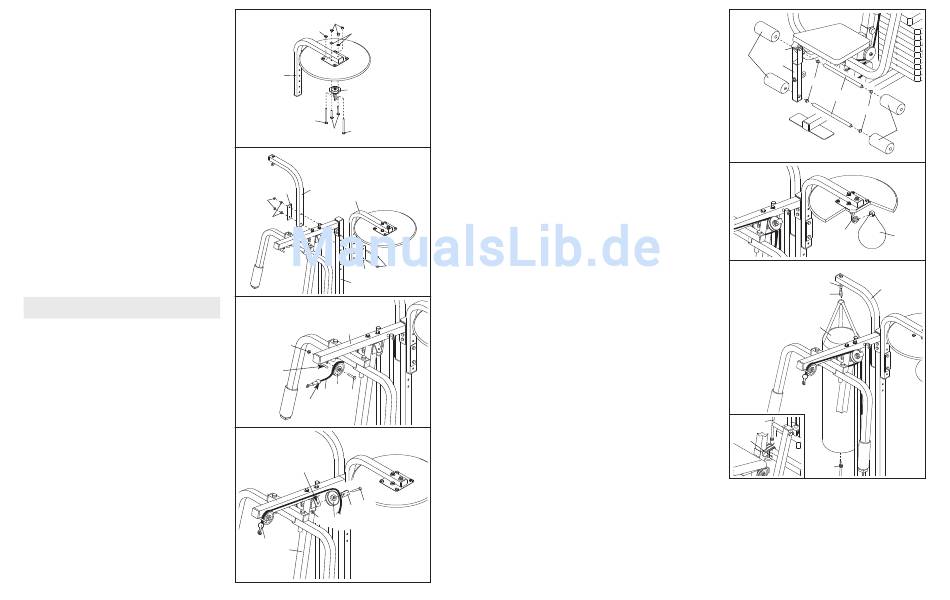

13. Befestigen Sie den Schelligkeitsballhaken (32)
mit zwei M6 x 30mm Bolzen (88), zwei M6 x
70mm Bolzen (87), zwei M6 Unterlegscheiben
(81) und vier M6 Nylon-Verschlussmuttern (82)
am Speedballarm (7).
14. Man kann sowohl den Boxsackarm (6) wie auch
den Speedballarm (7) auf verschiedene Höhen
verstellen. Halten Sie den Boxsackarm auf die
gewünschte Höhe und richten Sie den Satz
Löchern in diesem Arm mit einem Satz Löchern
im hinteren Pfosten (5) aus. Eine zweite Person
soll diesen Vorgang mit dem Speedballarm vor-
nehmen. Achten Sie darauf, dass sich der
Boxsackarm (6) und das Loch im Stabilisator
(nicht abgebildet; siehe Montageschritt 1) auf
der gleichen Seite der Heimfitnessstation
befinden. Der Boxsackarm soll so angebracht
werden, dass sich der Oberteil des Balles
etwas höher befindet als der Kopf des
Benutzers.
Befestigen Sie nun den Boxsackarm (6) und den
Speedballarm (7) mit zwei großen Stützplatten
(8), zwei M10 x 150mm Bolzen (90), zwei M10
Nylon-Verschlussmuttern (84) und zwei
Plastikabdeckungen (95) am hinteren Pfosten (5).
Kabelmontage
15. Zur Kabelidentifizierung und -route während Stufe
15 bis 27, beziehen Sie sich auf das KABELDIA-
GRAMM auf Seite 20.
WICHTIG: Während Sie die Kabel einlegen,
achten Sie darauf, die Bolzen und Muttern der
Rollen nicht zu fest anzuziehen; die Rollen
müssen sich frei bewegen können.
Identifizieren Sie das lange Kabel (41). Führen
Sie das lange Kabel um eine 90mm Rolle (45).
Befestigen Sie die Rolle mit einem M10 x 89mm
Bolzen (70) und einer M10 Verschlussmutter (84)
am oberen Rahmen (10). Achten Sie darauf, dass
das Kabel zwischen Rolle und Haken verläuft
und dass das Ende des Kabels mit der Kugel
auf der angedeuteten Seite des Hakens verläuft.
16. Führen Sie das lange Kabel (41) um eine V-Rolle
(46). Befestigen Sie die V-Rolle und eine lange
Kabelklappe (43) mit einem M10 x 58mm Bolzen
(79) und einer M10 Nylon-Verschlussmutter (84)
an der angezeigten Klammer am vorderen
Pfosten (4). Achten Sie darauf, dass die
Kabelklappe so ausgerichtet ist, dass sie ein
Entgleiten des Kabels verhindert.
13
82
82
81
7
32
87
87
88
14
6
8
7
95
84
90
8
5
15
10
84
Haken
45
41
70
Kugel
16
Klammer
79
43
84
46
41
4
10
32. Drücken Sie je eine 19mm runde Innenkappe
(54) in die beiden Enden der zwei Polsterrohre
(17) ein.
Schieben Sie ein Polsterrohr (17) in den
Sitzrahmen (15) ein. Schieben Sie zwei kurze
Schaumstoffpolster (38) auf die Enden des
Polsterrohrs.
Schieben Sie das Polsterrohr (17) in den
Beinhebel (16) ein. Schieben Sie zwei kurze
Schaumstoffpolster (18) auf die Enden des
Polsterrohrs.
33. Befestigen Sie die beigelegte Nadel (nicht abge-
bildet) an Ihrer Ballpumpe (nicht beigelegt).
Tauchen Sie die Nadel in das beigelegte
Glyzerin. Pumpen Sie den Speedball (31) auf, bis
er die gewünschte Festigkeit erreicht.
Geben Sie den Speedball (31) auf den
Speedballhaken (32).
34. Befestigen Sie das obere Ende des Boxsacks
(96) mit einem Kabelklipp (38) am M10 x 98mm
Ösenbolzen (64) im Boxsackarm (6). Achten Sie
darauf, dass das mit Plastik abgedeckten Ende
des Bungee-Seils am Boxsack befestigt wird.
Befestigen Sie das untere Ende des Boxsacks
(96) mit dem Bungee-Seil (74) im Loch des
Stabilisators (1) (siehe Nebenzeichnung).
35. Achten Sie darauf, dass alle Teile richtig befestigt sind. Der Gebrauch aller anderen Teile wird auf Seite 16
unter EINSTELLUNG erklärt.
Bevor Sie die Heimfitnessstation benutzen, ziehen Sie jedes Kabel ein paarmal an, um sicher zu stellen,
dass die Kabel sich leicht über die Rollen bewegen. Sollte sich eines der Kabel nicht leicht bewegen,
suchen das Problem aus und korrigieren Sie es. WICHTIG: Sollten die Kabel nicht vorschriftsgemäß
installiert worden sein, könnten sie bei Gebrauch mit schweren Gewichten beschädigt werden.
Konsultieren Sie das KABELDIAGRAMM auf Seite 20 dieser Bedienungsanleitung, um die richtige
Kabelführung zu überprüfen. Sollten die Kabel irgendwo zu locker sein, müssen Sie die Kabel unbe-
dingt straffen. Siehe FEHLERSUCHE UND WARTUNG auf Seite 19.
32
15
18
16
54
17
54
33
32
64
6
38
96
74
1
74
15
18
31
