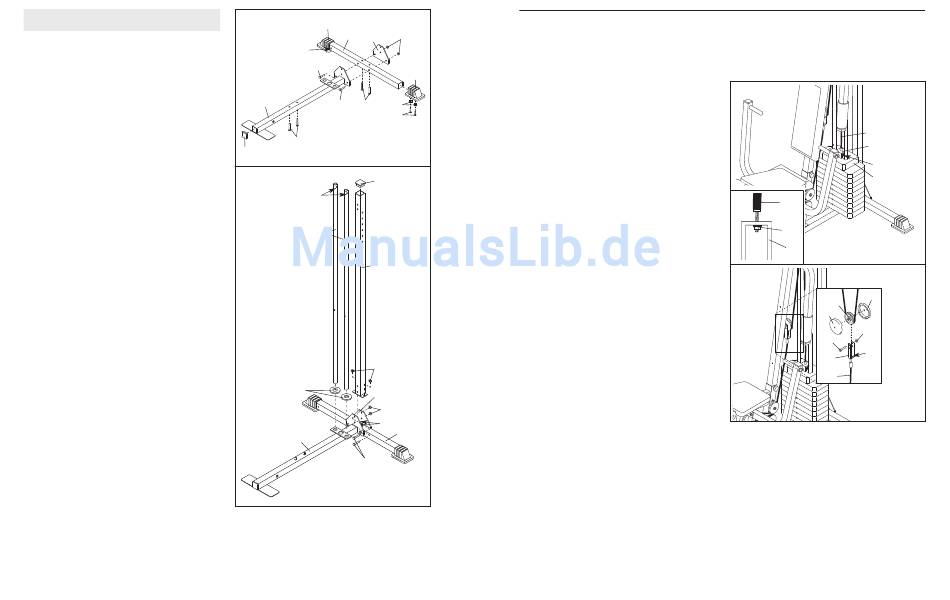

Rahmenmontage
1. Bevor Sie beginnen, achten Sie darauf, dass
Sie die Information auf Seite 5 durchgelesen
und verstanden haben.
Befestigen Sie eine Basiskappe (39) mit zwei M4 x
20mm Schrauben (58) und zwei M4 Unterleg-
scheiben (69) am Stabilisator (1). Befestigen Sie
eine andere Basiskappe auf die gleiche Weise
am Stabilisator.
Drücken Sie eine 50mm quadratische Innenkappe
(55) in die Basis (2) ein.
Führen Sie zwei M8 x 65mm Einsteckbolzen (97)
von unten durch den Stabilisator (1). Führen Sie
auch zwei M8 x 63mm Einsteckbolzen (65) von
unten durch die Basis (2).
Den Boxsack (nicht abgebildet) kann man auf bei-
den Seiten der Heimfitnessstation anbringen.
Richten Sie den Stabilisator (1) so aus, dass sich
das angezeigte Loch auf der Seite auf der Sie den
Boxsack anbringen wollen befindet. Anmerkung:
Der Boxsack wird in den Montageschritte die-
ser Betriebsanleitung auf der rechten Seite der
Heimfitnessstation montiert gezeigt.
Befestigen Sie den Stabilisator (1) mit der
Basisstützplatte (3), zwei M10 x 75mm Bolzen (92)
und zwei M10 Nylon-Verschlussmuttern (84) an der
Basis (2). Ziehen Sie die Verschlussmuttern
noch nicht fest.
2. Drücken Sie die 50mm quadratische Innenkappe
(55) oben in den hinteren Pfosten (5) ein.
Schieben Sie den hinteren Pfosten (5) auf die M8 x
65mm Einsteckbolzen (97) in den Stabilisator (1).
Ziehen Sie von Hand zwei M8 Nylon-Verschluss-
muttern (83) auf den Einsteckbolzen fest.
Befestigen Sie den hinteren Pfosten (5) mit der
Basisstützplatte (3), zwei M10 x 75mm Bolzen (92)
und zwei M10 Nylon-Verschlussmuttern (84) an der
Basis (2).
Ziehen Sie die Nylon-Verschlussmuttern (83, 84),
die in Schritte 1 und 2 benutzt wurden, fest an.
Setzen Sie zwei Gewichtsstoßdämpfer (28) auf die
angezeigten Löcher in der Klammer an der Basis (2).
Schieben Sie die zwei Gewichtsführungen (9) durch
die Löcher an der Klammer. Achten Sie darauf,
dass sich die Löcher in den Gewichtsführungen
oben befinden, wie hier angezeigt.
1
39
1
84
3
Loch
92
2
92
97
69
58
65
55
2
55
Löcher
9
5
83
28
3
84
97
1
2
92
6
FEHLERSUCHE UND WARTUNG
Untersuchen und befestigen Sie vor jedem Training alle Teile an der Heimfitnessstation. Ersetzen Sie sofort abge-
nutzte Teile. Die Heimfitnessstation kann mit einem feuchten, weichen Tuch und einem milden Reinigungsmittel
geputzt werden. Verwenden Sie keine Lösungsmittel.
39
DIE KABEL SPANNEN
Gewebte Kabel, wie in dieser Heimfitnessstation
angewendet, können leicht verspannt werden. Wenn
die Kabel schlaff sind ehe der Widerstand gespürt
wird, sollten die Kabel gestrafft werden. Jegliche
Schlaffheit in den Kabeln kann man vermeiden, indem
man die M8 Nylon-Verschlussmuttern (83) am Ende
des langen Kabels (41) (siehe Nebenzeichnung in
Abb. A) oder am Ende des kurzen Kabels (42) (siehe
Nebenzeichnung in Abb. B) festzieht. Dazu muss man
eventuell die kurze U-Klammer (25) vom Gewichtsrohr
(26) oder die 90mm Rolle (45) von der langen U-
Klammer (50) entfernen. Die Kabel dürfen aber nicht
zu straff gestrafft sein, sonst liegt die oberste
Gewichtsplatte (24) nicht auf dem Gewichtsstapel auf.
Weitere Schlaffheit kann man dadurch entfernen,
dass man die 90mm Rolle (45) am anderen Loch der
langen U-Klammer (50) anbringt. Entfernen Sie die
M10 Nylon-Verschlussmutter (84) und den M10 x
53mm Bolzen (94) von die Rollenabdeckungen (44),
der Rolle und der U-Klammer. Bringen Sie dann die
Rolle und die Rollenabdeckungen wieder an.
Anmerkung: Falls das Kabel von der Rolle oft
abrutscht, kann es sein, dass das Kabel verdreht
ist. Entfernen Sie das Kabel zunächst und legen
Sie es erneut ein.
Falls die Kabel ersetzt werden müssen, beziehen Sie
sichauf BESTELLUNG VON ERSATZTEILEN auf der
Rückseite dieser Anleitung.
A
41
25
26
24
41
83
25
B
44
45
44
84
94
83
50
42
19
