Vorbereitung

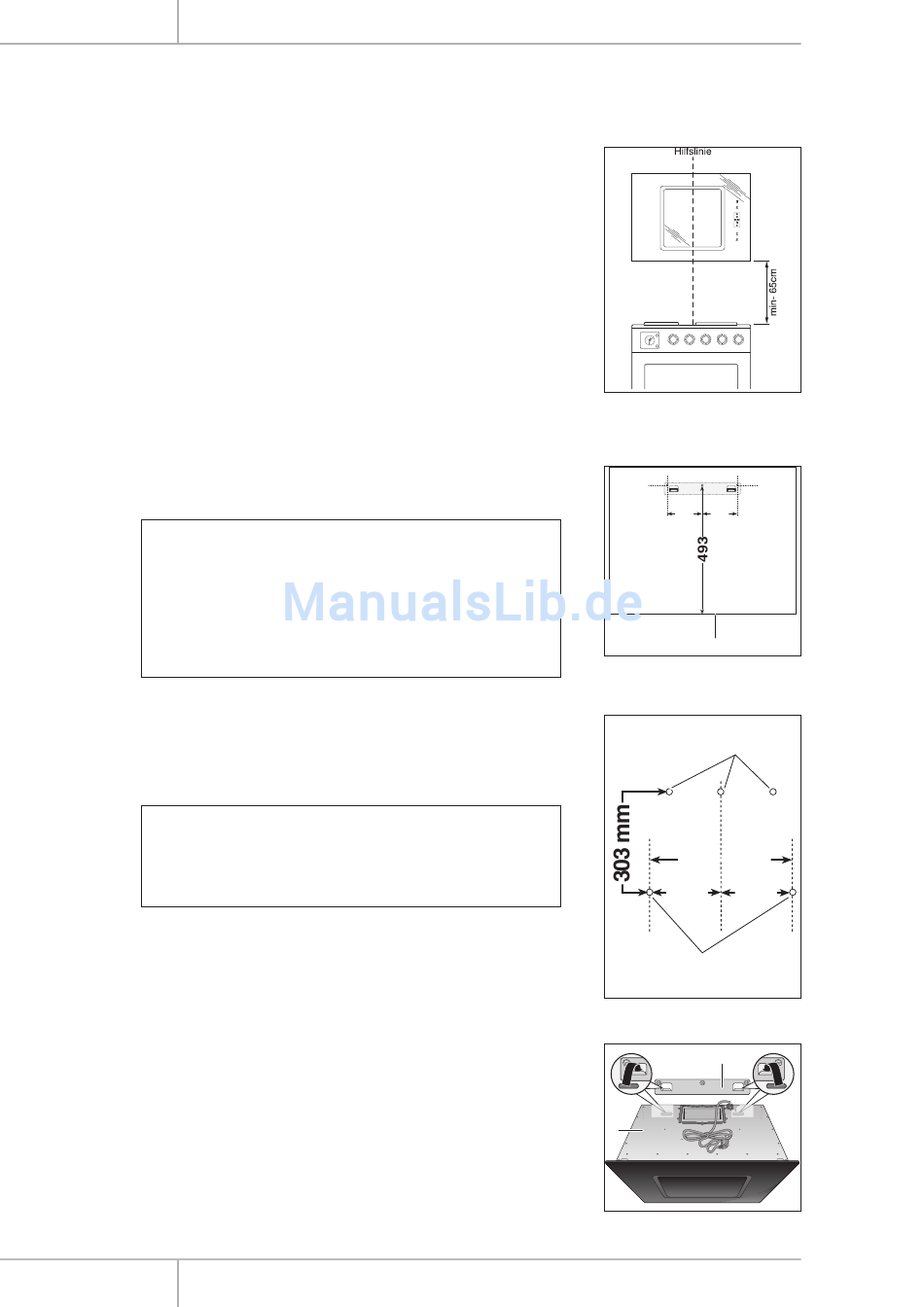

1. Um das Gerät exakt über der Mitte des Herds zu platzieren,
zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Li-
nie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte
des Herds bis zur Decke).
2. Die Wandhalterung so an die Wand halten, dass der Abstand
der Dunstabzugshaube zum Herd (mind. 65 cm) eingehalten
wird, und mit einem Bleistift durch die Aufhänger die drei
Bohrlöcher markieren.
Bitte beachten!
• Der Abstand von der Unterkante 6 der Dunstabzugs-
haube zu den Bohrlöchern beträgt 493 mm. Sie müssen
also diese 493 mm zum Abstand der Unterkante der
Dunstabzugshaube zum Herd hinzurechnen; in diesem
Fall: 650 mm + 493 mm = 1143 mm (114,3 cm). Die waa-
gerechten Abstände der Bohrlöcher zueinander betragen
jeweils 115 mm.
3. An den markierten Stellen Löcher mit einem den Dübeln ent-
sprechenden Durchmesser und ausreichender Tiefe in die
Wand bohren.
4. Die 2 Bohrlöcher für die Sicherung anzeichnen.
Bitte beachten!
• Die Bohrlöcher 8 für die Sicherung müssen sich 303 mm
unterhalb der Bohrlöcher 7 für die Wandhalterung befin-
den. Sie haben einen Abstand von 240 mm, befinden sich
also jeweils 120 mm beiderseits der Hilfslinie entfernt.
Die Bohrlöcher sollten nun das nebenstehende Schema ha-
ben:
5. An den markierten Stellen Löcher mit einem den Dübeln ent-
sprechenden Durchmesser und ausreichender Tiefe in die
Decke bohren.
6. Alle 5 Schraubdübel in die Bohrlöcher stecken.
7. Die Wandhalterung mit 3 Schrauben an die Wand schrauben.
8. Dunstabzugshaube 1 in die Wandhalterung 4 einhängen.
16
Unterbau-Dunstabzugshaube SY-103A-E3-C-600
115
115
6
7
240 mm
120 mm
120 mm
8
4
1
