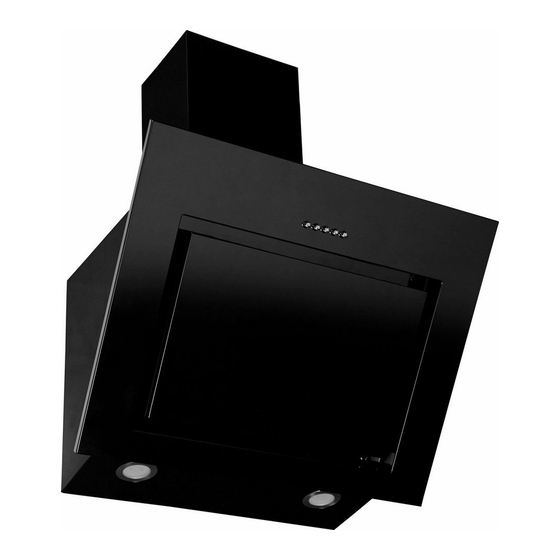

- Seite 1 SY-103A6-P1-C59-600 Gebrauchsanleitung Wand-Kopffreihaube Anleitung/Version: 195239 20170601 Bestell-Nr.: 383 657, 482 948, 471 044, 808 719 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite 2 Inhaltsverzeichnis Lieferung ......3 Bevor Sie das Gerät benut- Lieferumfang ..... .3 zen, le sen Sie bit te zu erst Lieferung kontrollieren . -
Seite 3: Lieferung
Seite 3 Lieferung Lieferung Lieferumfang Die zur Wandmontage benötig ten Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten (siehe „Benötigtes Montage-Mate- rial“ auf Seite 11). Ein Aktivkohlefi... -
Seite 4: Zu Ihrer Sicherheit
Seite 4 Zu Ihrer Sicherheit Zu Ihrer Sicherheit Bestimmungsgemäßer Dieses Symbol verweist auf nützli- che Zusatzinformationen. Gebrauch Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist Symbolerklärung nicht für den gewerblichen Einsatz aus- gelegt. - Seite 5 Seite 5 Zu Ihrer Sicherheit Netzkabel nicht knicken oder klem- chen. In diesem Gerät befi nden sich ■ men und nicht über scharfe Kanten elektrische und mechanische Teile, legen. die zum Schutz gegen Gefahrenquel- Gerät, Netzstecker und Netzkabel von len unerlässlich sind. ■...
-
Seite 6: Risiken Für Bestimmte Personengruppen
Seite 6 Zu Ihrer Sicherheit Risiken für bestimmte Risiken im Umgang mit Personengruppen Dunstabzugshauben WARNUNG WARNUNG Erstickungsgefahr! Stromschlaggefahr! Kinder nicht mit der Verpackungsfolie Vor dem Bohren der Löcher für die ■ ■ spielen lassen. Diese können sich dar- Wandbefestigung sicherstellen, dass in verfangen oder ersticken. - Seite 7 Seite 7 Zu Ihrer Sicherheit Unter der Dunstabzugshaube nicht Dadurch wird ein Rücksaugen der Ab- ■ fl ambieren! gase vermieden. Frittiert werden darf unter der Dunst- Bei einer Beurteilung der erforderli- ■ ■ abzugshaube nur unter ständiger Be- chen Maßnahmen muss immer der obachtung.
- Seite 8 Seite 8 Zu Ihrer Sicherheit Von Bundesland zu Bundesland gel- ■ unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Den Schornstein- fegermeister um Rat fragen.
-
Seite 9: Umluft- Oder Abluftbetrieb
Seite 9 Umluft- oder Abluftbetrieb? Umluft- oder Abluftbetrieb? Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät. Umluftbetrieb Abluftbetrieb Beim Umluftbetrieb werden die Küchendünste Beim Abluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die angesaugt, über den Fettfilter gereinigt und oberen Luftaustrittsöffnungen der Raumluft über den Abluftschlauch ins Freie geleitet. -
Seite 10: Vorbereitungen Zur Montage
Seite 10 Vorbereitungen zur Montage Vorbereitungen zur Montage Für Abluftbetrieb Stromanschluss WARNUNG WARNUNG Erstickungs-/Explosionsgefahr! Stromschlaggefahr! Dunstabzugshaube niemals an einen Der Netzstecker muss möglichst wäh- ■ ■ Belüftungsschacht bzw. Raum- oder rend des Betriebs zugänglich sein, Abgaskamin anschließen! Die abge- d. h., auch nach Montage der Dunst- führte Luft darf nicht in einen Kanal abzugshaube muss der Stecker er- geführt werden, in dem Warmluft zir-... -
Seite 11: Benötigtes Montage-Material
Seite 11 Benötigtes Montage-Material Benötigtes Montage-Material Teileliste Werkzeuge und Hilfsmittel Sie benötigen: – Schraubendreher – Bohrmaschine mit Steinbohrer, passend zu den Schrauben (10), (11) und (12). – Maßband/Zollstock – Wasserwaage – Bleistift – Stabile Stehleiter – Arbeitshandschuhe Wir empfehlen außerdem, eine weitere Per- son zur Hilfe hinzuzuziehen. -
Seite 12: Montage
Seite 12 Montage Montage Platzbedarf Befestigungsmaße Maße Maße Wichtige Einheiten: Ermittlung Bohrlöcher: in cm in cm (a) Mindestabstand zwischen (f) Höhe der Sicherungsschrau- Herd und Unterkante der 65 - 75 ben (12) für Dunstabzugshau- 14,5 Dunstabzugshaube (1) be (1) (b) Höhe der Dunstabzugshau- (g) Höhe Befestigungsschrau- be (1) ben (11) für Dunstabzugshau-... -
Seite 13: Bevor Sie Beginnen
Seite 13 Montage Bevor Sie beginnen 2. Zeichnen Sie die sechs Bohrlöcher ge- mäß obigen Schemas auf der Wand an. • Lesen Sie das Kapitel „Zu Ihrer Sicher- Achten Sie auf den Lochabstand. heit“ auf Seite 4 und alle Sicherheits- 3. -
Seite 14: Dunstabzugshaube Anbringen
Seite 14 Montage Dunstabzugshaube anbringen 3. Klappen Sie die Abdeckung (13) nach oben. 4. Lösen Sie die Verriegelung (14) des Fettfil- ters (15), und entnehmen Sie den Fettfilter vorsichtig nach unten. Stifte (11) (11) 5. Hängen Sie die Dunstabzugshaube an 1. -
Seite 15: Abluftschlauch Anbringen
Seite 15 Montage Abluftschlauch anbringen Der Abluftschlauch (4) muss montiert werden, wenn Sie die Dunstabzugshaube im Abluftbe- trieb nutzen wollen. 1. Stecken Sie das Ende des Abluftschlau- ches (4) mit dem größeren Durchmesser (15) (14) (13) (153 mm) auf den Anschluss mit der Rück- schlagklappe. - Seite 16 Seite 16 Montage 3. Positionieren Sie das Halteblech (7) so an der unteren Kaminblende (3), dass es von innen an den Abkantungen anliegt. (Schrauben- und Langlöcher zeigen nach 6. Schrauben Sie den unteren Teil (3) der oben). Kaminblende mit 2 Blechschrauben (8) 4.
-
Seite 17: Letzte Schritte
Seite 17 Montage Letzte Schritte WARNUNG! Nehmen Sie nie ein beschädigtes Gerät in Betrieb. 1. Ziehen Sie den oberen Teil der Kamin- blende (2) bis zur Wandhalterung für die obere Kaminblende (6) hoch. 2. Schrauben Sie die obere Kaminblende mit zwei Blechschrauben (8) fest. -
Seite 18: Bedienung
Seite 18 Bedienung Bedienung Gebläsestufe ändern • Um die Gebläsestufe zu ändern, drücken Sie die Taste der (anderen) gewünschten Gebläsestufe. Gerät ausschalten • Um das Gerät auszuschalten, drücken Sie die I/0-Taste (20). Beleuchtung Bevor Sie beginnen • Lesen Sie das Kapitel „Zu Ihrer Sicher- WARNUNG heit“... -
Seite 19: Energiespartipps
Seite 19 Bedienung • Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite 24. • Zum Einsetzen (siehe „Aktivkohlefilter ein- setzen/ersetzen“ auf Seite 21). Energiespartipps – Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird. –... -
Seite 20: Pflege Und Wartung
Seite 20 Pflege und Wartung Pflege und Wartung Fettfilter reinigen WARNUNG Verletzungsgefahr! HINWEIS Vor dem Reinigen der Dunstabzugs- ■ Gefahr von Sachschäden! haube oder dem Filterwechsel Netz- Fettfi lter vorsichtig behandeln, damit ■ stecker ziehen. Sollte der Netzstecker das feine Gefl echt nicht verbiegt oder schwer zugänglich sein, entsprechen- knickt. -
Seite 21: Aktivkohlefilter Einsetzen/Ersetzen
Seite 21 Pflege und Wartung Aktivkohlefilter einsetzen/ ersetzen Die Aktivkohlefilter werden im Umluftbetrieb benötigt. Sie dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern. - Seite 22 Seite 22 Pflege und Wartung (17) (16) (16) 5. Setzen Sie die neuen Kohlefilter rechts (15) (14) (13) und links auf den Motor und drehen Sie sie gegen den Uhrzeigersinn fest. Dabei 6. Setzen Sie den Fettfilter (15) mit den die Verriegelung einrasten lassen.
-
Seite 23: Fehlersuchtabelle
Seite 23 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können. WARNUNG Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te –... -
Seite 24: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Modell Bestellnummern 383 657 (edelstahl) Wand-Kopffreihaube 482 948 (rot) SY-103A6-P1-C59-600 471 044 (pink) 808 719 (schwarz) Allgemeiner Service Aktivkohlefilter bestellen Wenden Sie sich mit Fragen, Reklamationen, Der Aktivkohlefilter ist nur für den Umluftbe- Reparaturaufträgen und Zubehör-Bestellung... -
Seite 25: Umweltschutz
Seite 25 Umweltschutz Umweltschutz Elektro-Altgeräte Unser Beitrag zum Schutz der umweltgerecht entsorgen Ozonschicht Elektrogeräte enthalten Schadstoffe Unsere Verpackungen wer den aus und wertvolle Ressourcen. um welt freund li chen, wie der ver wert- Jeder Verbraucher ist deshalb ge- ba ren Materialien hergestellt: setzlich verpflichtet, Elektro-Altgeräte –... -
Seite 26: Datenblatt
Datenblatt Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014. Marke SY-103A6-P1-C59-600 Modellkennung 383 657, 482 948, Artikelnummer 471 044, 808 719 Jährlicher Energieverbrauch in kWh/a*) = 54 hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 24,4 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz...
