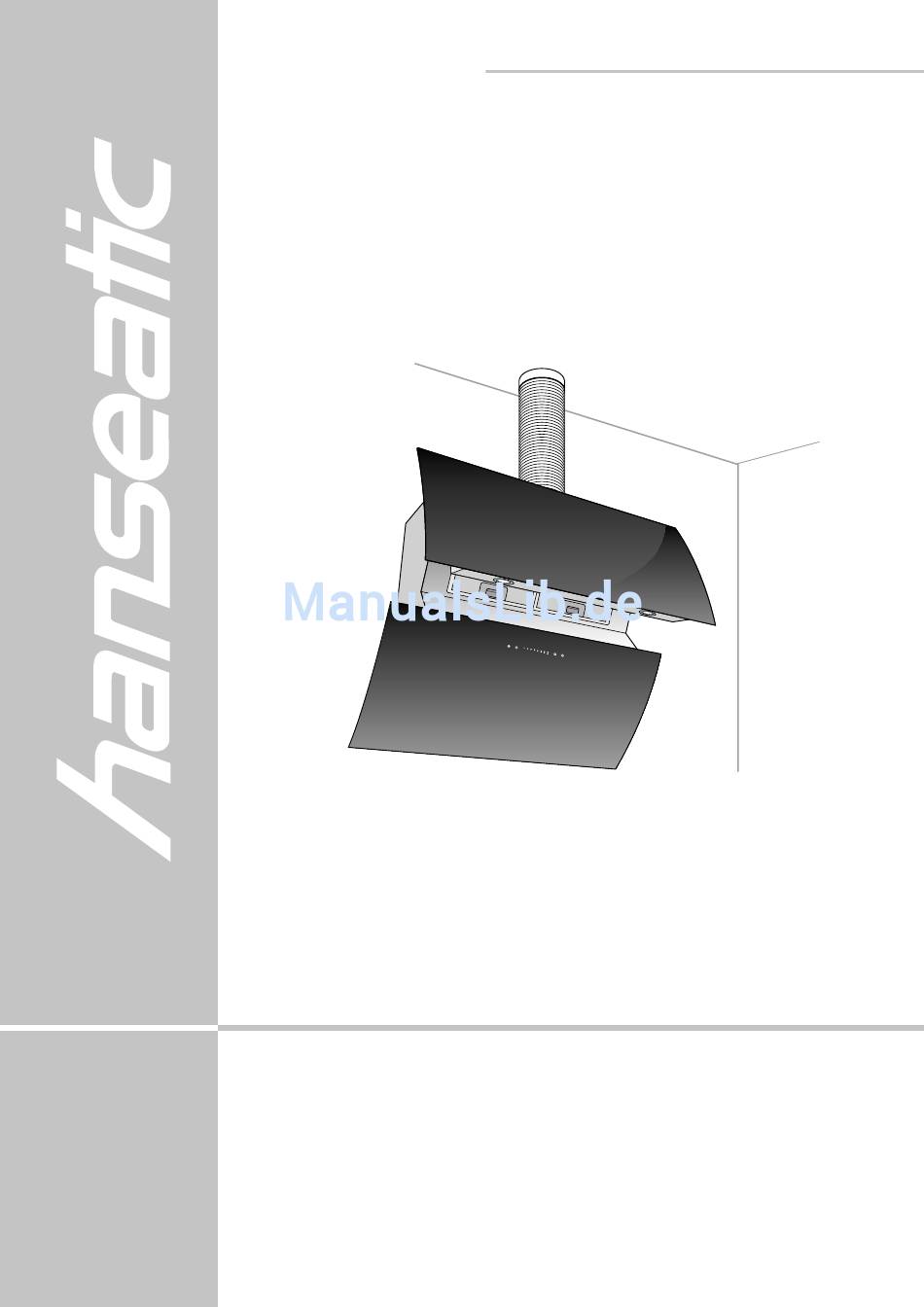

- Seite 1 SY-103D1-E3-C10-900 Gebrauchsanleitung Unterbau-Dunstabzugshaube Anleitung, Nr.: 92227 HC 20121016 Bestellnummer: 583 611 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Information
Normen und Regeln. Beachten Sie im Ausland auch landesspezifi sche Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anwei- sungen an jeden nachfolgenden Verwender des Produkts weiter. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 3: Inhaltsverzeichnis
Umweltschutz leicht gemacht Montage Verpackungstipps Werkzeuge und Hilfsmittel Entsorgung des Geräts Schutzfolien entfernen Entsorgung der Kohlefi lter für Nur für Abluftbetrieb Umluftbetrieb Dunstabzugshaube montieren Stichwortverzeichnis Kohlefi lter für Umluftbetrieb einsetzen 13 Technische Daten Zubehör (nicht im Lieferumfang enthalten) 23 Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 4: Minuten Für Ihre Sicherheit
Reparaturen an Elektrogeräten dürfen nur von autori- sierten Fachkräften ausgeführt werden. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr! Benutzen Sie zur Montage eine stabile Stehleiter. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... - Seite 5 Leitungssuchgerät die betreffenden Stellen über- prüfen). Achtung! Verwenden Sie nur Montagematerial, das für die Be- schaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900...
-
Seite 6: Besondere Sicherheitshinweise Für Abluftbetrieb
Bedenken Sie: Je kürzer das Abzugsrohr ist und je we- niger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube. Von Bundesland zu Bundesland gelten unterschiedliche be- hördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 7: Teileliste
2 Schrauben 50 mm, ø 6 mm 2 Schrauben 40 mm, ø 6 mm Zubehör (nicht im Lieferumfang enthalten) Aktivkohlefi lter (ohne Abbildung, erforderlich für Umluft- betrieb) Die Bezugsquelle entnehmen Sie der Tabelle „Technische Daten“ auf Seite 23. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 8: Informationen Zur Montage
Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise, Seiten 4–6. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 9: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müssen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunstab- zugshaube nur von einer autorisierten Fachkraft vornehmen! Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 10: Vorbereitung
Außenkante der Wand reichen. Wichtig! Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 11: Dunstabzugshaube Montieren
Schrauben 50 mm, ø 6 mm, hineindrehen. 8. Die beiden Flügel der Kunststoff-Rückschlagklappe mit den Pins in die Aufnahmelöcher an der Abluftöffnung Dunstabzugshaube stecken. (Die Flügel dabei behutsam ein klein wenig biegen, um die empfi ndlichen Kunststoffnasen nicht abzubrechen). Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... - Seite 12 Fettfi lter vorsichtig nach oben abnehmen. 15. Sicherungsschrauben anbringen und festziehen. 16. Stromversorgung wieder herstellen. 17. Taste zum Ein- und Ausschalten des Geräts erneut drücken. Die Abdeckung der Dunstabzugshaube schließt sich. 18. Netzstecker ziehen oder Strom an der entsprechenden Haupt- sicherung abschalten. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900...
-
Seite 13: Kohlefi Lter Für Umluftbetrieb Einsetzen
3. Die Verriegelung der Fettfi lter zur Seite schieben und Fett- fi lter vorsichtig nach oben abnehmen. 4. Die Kohlefi lter wie dargestellt rechts und links auf den Mo- tor aufsetzen und gegen den Uhrzeigersinn festdrehen, dabei die Verriegelungen einrasten lassen. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... - Seite 14 Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfi lter nach unten hin zuklappen und die Verriegelung wieder loslassen. 6. Stromversorgung wieder herstellen. 7. Taste zum Ein- und Ausschalten des Geräts erneut drücken. Die Abdeckung der Dunstabzugshaube schließt sich. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900...
-
Seite 15: Bedienung
Beim Einschalten läuft das Gerät zunächst einige Sekunden auf der höchsten Stufe (8 Balken), bevor es sich automatisch auf die niedrigste Stufe (2 Balken) herunterregelt. Während des Einre- gelns blinken die Leuchtanzeigen sowie zunächst sämtliche 8, dann 2 Balken. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 16: Timer (Abschaltverzögerung)
Hinweis: Die einzelnen Verzögerungszeiten sind fest an je- weils eine Gebläsestärke gekoppelt: Stufe (Balken) Verzögerungszeit in min, ca. 3. Um die Abschaltverzögerung auszuschalten, erneut die Taste berühren. Hinweis: Ausschalten des Gebläses ist nicht zugleich Aus- schalten des Geräts! Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... - Seite 17 Ihre Dunstabzugshaube ist mit zwei LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. Beim Einschalten des Geräts wird die Beleuchtung automatisch eingeschaltet. 1. Taste drücken, um die Beleuchtung auszuschalten. 2. Taste erneut drücken, um die Beleuchtung einzuschalten. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900...
-
Seite 18: Allgemeines
4. Fettfi lter in der Spülmaschine oder im Spülbecken wie norma- les Geschirr auswaschen. 5. Sind die Fettfi lter vollständig getrocknet, Fettfi lter oben in die Aussparung einsetzen. 6. Die Verriegelung nach oben schieben, den Fettfi lter unten andrücken und die Verriegelung loslassen. Der Fettfi lter rastet ein. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 19: Kohlefi Lter Erneuern (Nur Bei Umluftbetrieb)
Sa. 8 –16 Wichtig! 0,14 Euro/Min. Sollte eine der LEDs nicht mehr funktionieren, darf sie Festnetz / Mobilfunk nur von einem autorisierten Servicetechniker ausge- abweichend, wechselt werden. Wenden Sie sich bei Bedarf an unser max. 0,42 Euro/Min. Experten-Team. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 20: Wenn's Mal Ein Problem Gibt
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: (0,14 €/Min. Festnetz / Mobilfunk Gerätebezeichnung: Unterbau-Dunstabzugshaube . 0,42 €/Min.) SY-103D1-E3-C10-900 Bestellnummer 583 611 Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 21: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema fi nden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service. Entsorgung der Kohlefi lter für Umluftbetrieb Die verbrauchten Kohlefi lter können Sie mit dem Hausmüll ent- sorgen. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 22: Stichwortverzeichnis
Technische Daten 21 Deckendurchbruch 6,10 Umluftbetrieb 8 Umweltschutz 19 Entsorgung Gerät 19 Erstickungsgefahr 4 Zubehör 2 Fehlersuchtabelle 18 Fettfi lter reinigen 15 Flambieren 5 Fritieren 5 Gerätebezeichnung 18 Kernbohrung 6,10 Kohlefi lter 16 Kontrolle 2 Problem beheben 18 Reinigung 15 Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900... -
Seite 23: Technische Daten
Tel.: 0 180 521 22 82 Zubehör (nicht im Lieferumfang enthalten) Mo. bis Fr. 7 –20 Sa. 8 –16 – Aktivkohlefi lter, (erforderlich für Umluftbetrieb), Bestell- nummer 625444, zu bestellen bei unserem Experten-Team. 0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min. Unterbau-Dunstabzugshaube SY-103D1-E3-C10-900...
