So messen Sie den Erdungswiderstand:
1. Bringen Sie den Drehschalter in die Stellung
2. Drücken Sie kurz
• Das Primärdisplay (oben) zeigt den Erdungswiderstand.
• Die zwischen den Prüfkontakten ermittelte Spannung wird im Sekundärdisplay
angezeigt. Der Test wird ausgesetzt, falls die Spannung mehr als 10 V beträgt.
• Bei starken Störungen, erscheint Err 5 im Display. (Die Genauigkeit der Messung
wird durch Störungen beeinträchtigt.) Mit der Abwärtstaste (
gemessenen Wert an. Mit der Aufwärtstaste (
Err 5 zurück.
• Bei einem zu hohen Sondenwiderstand wird Err 6 angezeigt. Der Sondenwiderstand
lässt sich eventuell reduzieren, indem die Prüferdspieße tiefer in den Boden
getrieben oder die Erde um die Prüfspieße herum angefeuchtet wird.

Phasenfolge messen

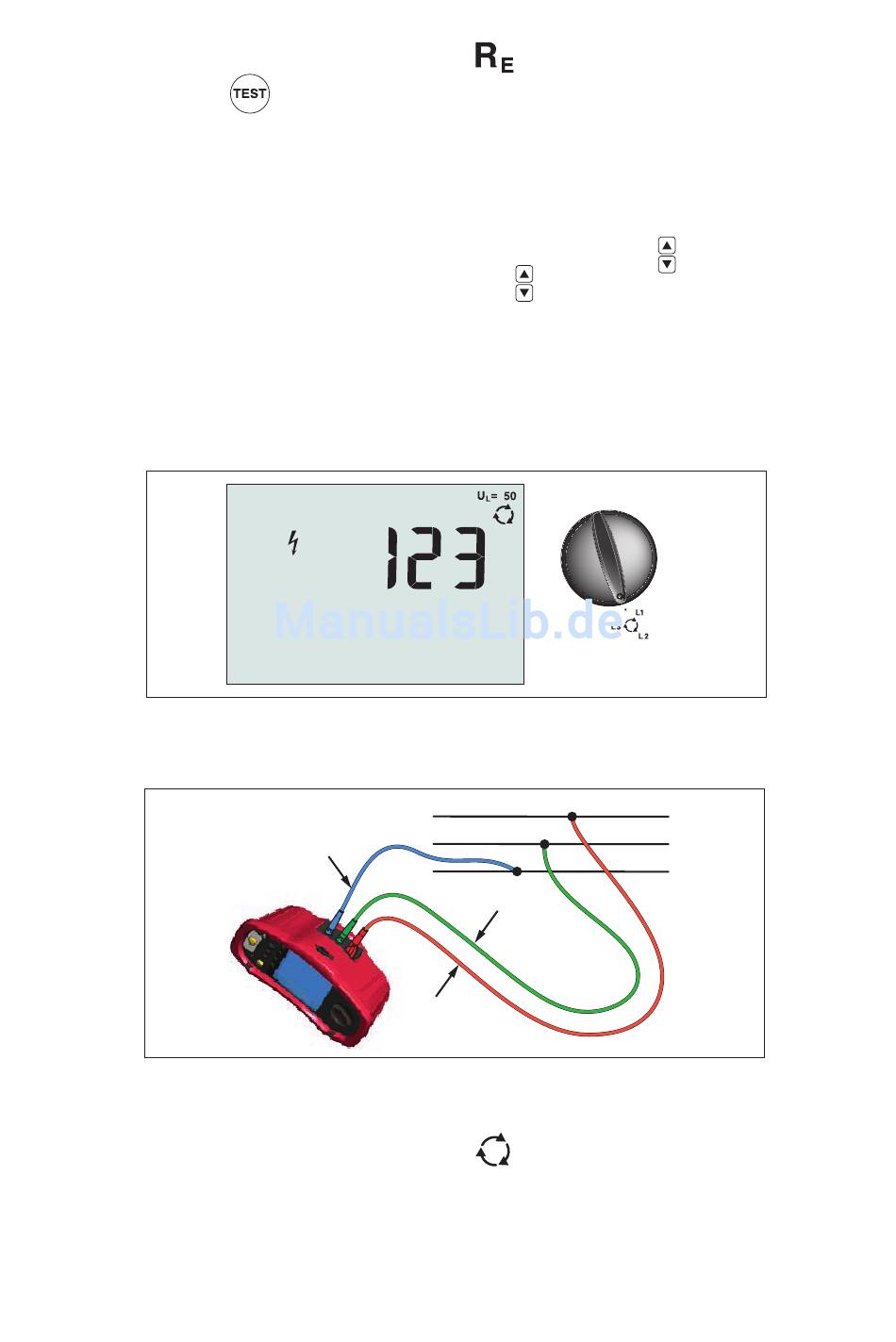

Abbildung 21. Phasenfolgeanzeige / Schalterstellung und Anschlussbelegung
Zur Prüfung der Phasenfolge nehmen Sie die Anschlüsse wie in Abbildung 22 gezeigt vor.
So führen Sie eine Prüfung der Phasenfolge aus:
1. Bringen Sie den Drehschalter in die Stellung
2. Das Primärdisplay (oben) zeigt:
• 123 bei korrekter Phasensequenz.
• 321 bei umgekehrter Phasensequenz.
• Falls eine unzureichende Spannung erkannt wird, werden Striche (---) anstelle von
Zahlen angezeigt.
Warten Sie den Abschluss der Prüfung ab.
.
N (L3/Blue)
Abbildung 22. Anschlüsse bei Phasenfolgeprüfung
.
) kehren Sie wieder zur Fehlanzeige
PE (L2/Green)
L (L1/Red)
.
19
) zeigen Sie den
L1
L2
L3
