DMX-Modus

Benutzen Sie diesen Bedienmodus nur, wenn Sie das Pack als DMX-Dimmer verwenden möchten. Mit
dieser Funktion können Sie die Intensität von non-DMX mit der Verwendung eines DMX-Controllers
steuern. EIN, AUS und Dimming-Funktionen können über dieses Pack beeinflußt werden. Sie können Ihr
Dimmerpack auch so einstellen, dass es als 1, 2 oder 4-Kanal DMX-Dimmerpack funktioniert. Dies
bedeutet, dass Sie die Output-Funktionen kombinieren können.

DMX-Bedienung:

1. Schließen Sie einen DMX-Controller über die 3-pin XLR-Kabel an Ihr Dimmerpack an.
2. Schließen Sie Ihren Lichteffekt an eine der 8 Stromsteckdosen vorne auf dem Pack an.
3. Entscheiden Sie, ob Sie Ihr Dimmerpack als 1, 2 oder 4-Kanal einsetzen wollen.
Diese Funktion ermöglicht:
a. Steuerung des Outputs aller vier Outlets mit einem DMX-Kanal.
b. Gruppieren Sie die Outlet-Kanäle eins und zwei und gruppieren Sie die Outlet-Kanäle drei und
vier. Die erste Gruppe wird über einen DMX-Kanal gesteuert, und die zweite Gruppe wird von
einem anderen DMX-Kanal gesteuert. Dies gibt dem Pack einen DMX-Wert von zwei.

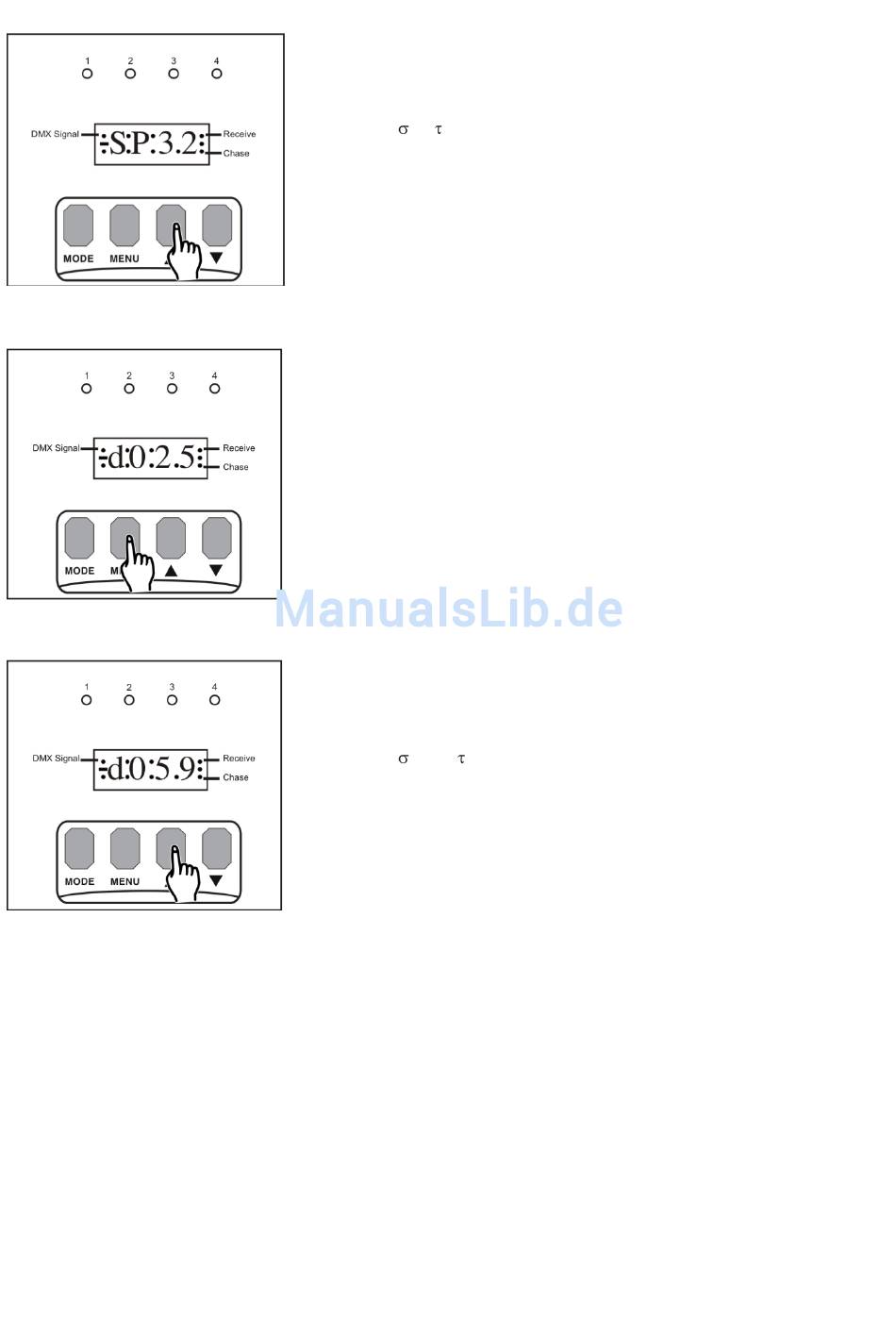

4. Tippen or , bis Sie die gewünschte Geschwindigkeit erlangen.
Ein Wert von 99 ergibt die schnellste Lauflicht-Geschwindigkeit
(über 1/10 einer Sek.) Ein Wert von 01 sorgt für die niedrigste
Lauflicht-Geschwindigkeit (ein Schritt alle 30 Sek.).
5. Drücken Sie MENU, um in den Chase Dimmer-Modus zu gelangen.
6. Tippen oder , um die Intensität den Lauflichts einzustellen.
00 ergibt den niedrigsten Output und 99 bedeutet volle Intensität.
