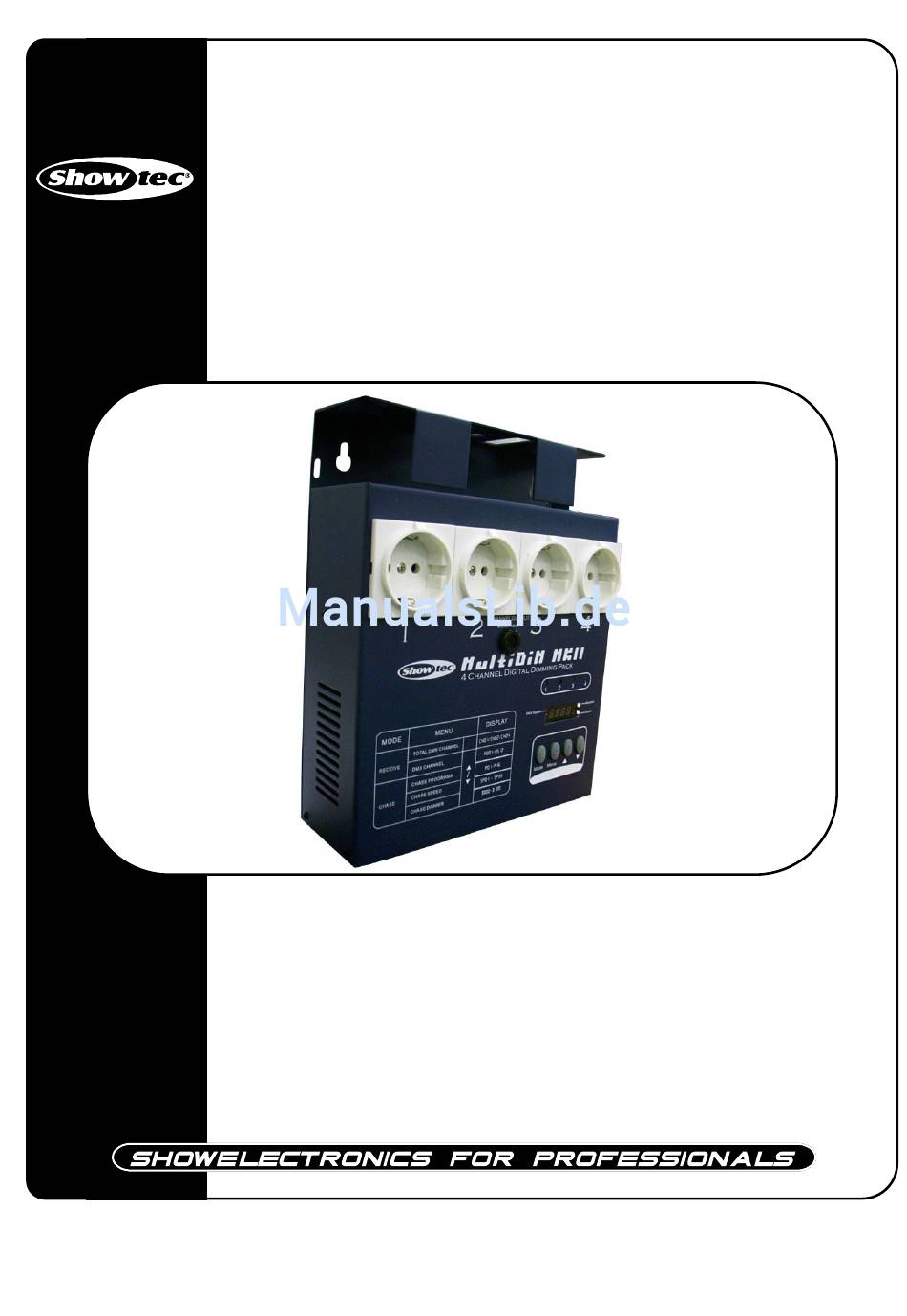

- Seite 1 MultiDim MKII ORDERCODE 50386...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem MultiDim MKII viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec MultiDim™ Produkt-Anleitung Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung....…............……….……..……………………... Geräteübersicht Rückseite……………………………………………………………………...…..…..….. Installation................…...………………….………………...….. Installation MultiDim............………………………………...…..…………….. Aufstellung und Bedienung............……..……………………………...… Bedienungshinweise..............………….………………………….. Chase-Modus (Lauflicht)............…………..………………………………. DMX-Modus...............……………………………………………………. Musiksteuerung.…………………........……………………...……………………………. Wartung..................………..………….…….……………..Wechseln einer Sicherung.……............…………………….……………… Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….….. -
Seite 4: Warnung
WARNUNG FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY BEFORE YOUR INITIAL START-UP! Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 5: Bestimmungsgemäße Verwendung
Überprüfen Sie das Gerät und die Netzleitung von Zeit zu Zeit auf Beschädigungen. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten (z. B. bei Brandgeruch), schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler. -
Seite 6: Rückgabe Prozedur
Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable US Cable Braun Gelb/Kupfer Phase Blau Schwarz Silber Neutral... -
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features • 3-pin Standard DMX IN/OUT Ports • 0-100% Dimm-Level • 16 eingebaute Programme bezüglich Geschwindigkeit und Dimmer • Versorgt 4 Kanäle mit Dimm-Control Information (mit DMX 512 Steuerung) • Speicher bei Stromausfall • 4-stelliges Segment Display zeigt laufende Aktivität und Funktionsstatus •... -
Seite 8: Geräteübersicht Rückseite
Es gibt 2 Versionen des MultiDim: Standardversion Bestell-Nr. 50358 IEC-Version Bestell-Nr.: 50358I Abb. 2 Rückseite Abb. 3 9) Channel-Sicherung: 6,3A 10) Power-Schalter: EIN/AUS 11) Stromkabel: Schließen Sie das Stromkabel an einen passenden Stromausgang an (AC 230V~50Hz). 12) DMX In: 3-pin XLR männlich, um DMX-Daten zu empfangen. 13) DMX Out: 3-pin XLR weiblich, um DMX-Daten zu übertragen. -
Seite 9: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. OPERATING INSTRUCTIONS 1. Schalten Sie den Power-Schalter ein. 2. -
Seite 10: Chase-Modus (Lauflicht)
4. Tippen or , bis Sie die gewünschte Geschwindigkeit erlangen. Ein Wert von 99 ergibt die schnellste Lauflicht-Geschwindigkeit (über 1/10 einer Sek.) Ein Wert von 01 sorgt für die niedrigste Lauflicht-Geschwindigkeit (ein Schritt alle 30 Sek.). 5. Drücken Sie MENU, um in den Chase Dimmer-Modus zu gelangen. 6. -
Seite 11: Musiksteuerung
3. Geben Sie ein Signal, dann startet das Lauflicht. Wartung Der Showtec MultiDim erfordert fast keine Wartung. Trotzdem sollten Sie das Gerät ab und zu reinigen. Trennen Sie die Hauptanschlüsse vom Strom und wischen Sie die Abdeckung mit einem feuchten Tuch ab. -
Seite 12: Technische Spezifikationen
Technische Spezifikationen Modell: Showtec Multidim Voltage: AC 230V-50Hz (CE) Kanal-Output: 6,3A / CH, Insgesamt 16A (CE) DMX OUT: 3-pin XLR Female DMX IN: 3-pin XLR Male keine Midi Option Maße: 212x188x71mm (LxBxH) Gewicht: 2.4 kg Design und Produktspezifikationen unterliegen Änderungen ohne vorherige schriftliche Ankündigung.
