- Seite 1 HANDBUCH DEUTSCH DDP-610 MKII Bestellnummer: 50754/50755/50757 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Klemmanschlüsse DDP-610T (Bestellnummer 50757) ...................10 Belegung des XLR-Anschlusses (Alle Versionen) ....................10 Belegung des analogen Anschlusses (DDP-610S Bestellnummer 50755/DDP-610T........10 Bestellnummer 50757) ..............................10 Setup und Betrieb ................................11 Einschalten des DDP-610 MKII...........................11 Manuelle Anpassung der Kanalausgabe ......................11 Menü-Übersicht ................................12 Hauptmenü-Optionen ...............................13 1. Patching-Modus..............................13 2. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec DDP-610 MKII Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
DDP-610 MKII Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Die maximale Umgebungstemperatur für den Betrieb beträgt t = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
DDP-610 MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
Beschreibung des Geräts Funktionen Der Showtec DDP-610 MKII ist ein Dimmerpack, das über alle üblichen Funktionen verfügt. Er ist mit 6 Kanälen ausgestattet, die jeweils für eine maximale Last von 10 A ausgelegt sind. Sie sind vollständig patchbar und für jeden kann eine eigene Dimmerkurve eingestellt werden. -
Seite 8: Vorderseite

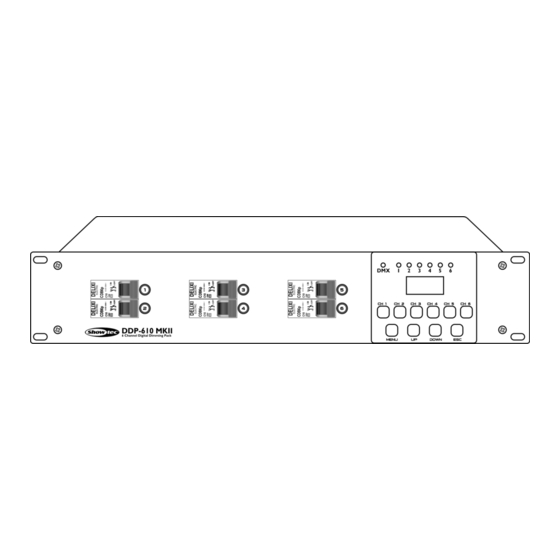

DDP-610 MKII Vorderseite Abb. 01 01) Schutzschalter (CH1-CH6) 02) DMX-LED-Anzeige Die LED zeigt an, ob das Gerät ein DMX-Signal empfängt. 03) Kanal-LED-Anzeige Die LED-Helligkeit zeigt den Ausgangswert des zugehörigen Kanals an. 04) LCD-Display 05) Kanaltasten (CH1-CH6) 06) Menü-Tasten (MENU, UP, DOWN, ESC) Rückseite DDP-610M (Bestellnummer 50754) -
Seite 9: Rückseite Ddp-610S (Bestellnummer 50755)
DDP-610 MKII Rückseite DDP-610S (Bestellnummer 50755) Abb. 03 11) 3-poliger DMX-Eingang (IN) 12) Analoger Eingang 1-6 Über diesen Anschluss können Sie jeden Kanal mit analoger Gleichspannung zwischen 0-10 V steuern. 13) Analoger Durchgangsanschluss 1-6 Dieser Anschluss befindet sich in Parallelschaltung mit dem analogen Eingang 1-6 (12). -
Seite 10: Installation
DDP-610 MKII Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19-Zoll-Rack an. Auf jeder Seite des Geräts befindet sich eine Metallplatte, die für die Befestigung in einem 19-Zoll-Rack verwendet werden kann. -
Seite 11: Klemmanschlüsse Ddp-610T (Bestellnummer 50757)
DDP-610 MKII Klemmanschlüsse DDP-610T (Bestellnummer 50757) Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Belegung des XLR-Anschlusses (Alle Versionen) Belegung des analogen Anschlusses (DDP-610S Bestellnummer 50755/DDP-610T... -
Seite 12: Setup Und Betrieb
Netzspannung von 230 V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Einschalten des DDP-610 MKII 01) Nach dem Einschalten des Geräts wird der Startbildschirm angezeigt. Auf dem Bildschirm erscheint 02) Nach ca. 5 Sekunden erscheint das Startmenü: 03) A –... -
Seite 13: Menü-Übersicht
DDP-610 MKII Menü-Übersicht Bestellnummer: 50754/50755/50757... -
Seite 14: Hauptmenü-Optionen
DDP-610 MKII Hauptmenü-Optionen Patching-Modus Dimmerkurve Niedrigster Ausgabepegel Höchster Ausgabepegel DMX-Ausfalleinstellungen 1. Patching-Modus In diesem Menü können Sie einstellen, ob die DMX-Adresse für alle oder jeweils nur einen Kanal gilt. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 15: Dimmerkurve
DDP-610 MKII 08) Drücken Sie MENU, um zur Einstellung der DMX-Adresse zu gelangen. 09) Drücken Sie UP/DOWN, um jedem der 6 Kanäle eine eigene Adresse zuzuweisen. Der Einstellungsbereich reicht von 001 bis 512. 10) Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie ESC, um zum vorherigen Menü... -
Seite 16: Niedrigster Ausgabepegel
DDP-610 MKII 08) Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie ESC, um zum vorherigen Menü zurückzukehren. 3. Niedrigster Ausgabepegel In diesem Menü können Sie den niedrigsten Ausgabepegel einstellen und einstellen, ob die Ausgabe für alle oder jeweils nur einen Kanal gilt. -
Seite 17: Dmx-Ausfalleinstellungen
DDP-610 MKII 03) Wählen Sie mit UP und DOWN eine der folgenden Optionen aus: Chan(1)-Chan(6): der höchste Ausgabepegel gilt nur für den gewünschten Kanal All: der höchste Ausgabepegel gilt für alle Kanäle 04) Drücken Sie MENU, um die Einstellungen für den höchsten Ausgabepegel aufzurufen. -
Seite 18: Wartung
03) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der DDP-610 MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. 01) Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 19: Fehlersuche
02) Überprüfen Sie die Steckdose, alle Kabel, die Einstellungen (Werkseinstellungen wieder herstellen), etc. 03) Stecken Sie das Gerät wieder an. 04) Wenn nach 30 Sekunden nichts passiert, ziehen Sie erneut den Stecker ab. 05) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Technische Daten Modell: Showtec DDP-610 MKII... -
Seite 20: Abmessungen
DDP-610 MKII Abmessungen Bestellnummer: 50754/50755/50757... -
Seite 21: Notizen
DDP-610 MKII Notizen Bestellnummer: 50754/50755/50757... - Seite 22 ©2017 Showtec...
