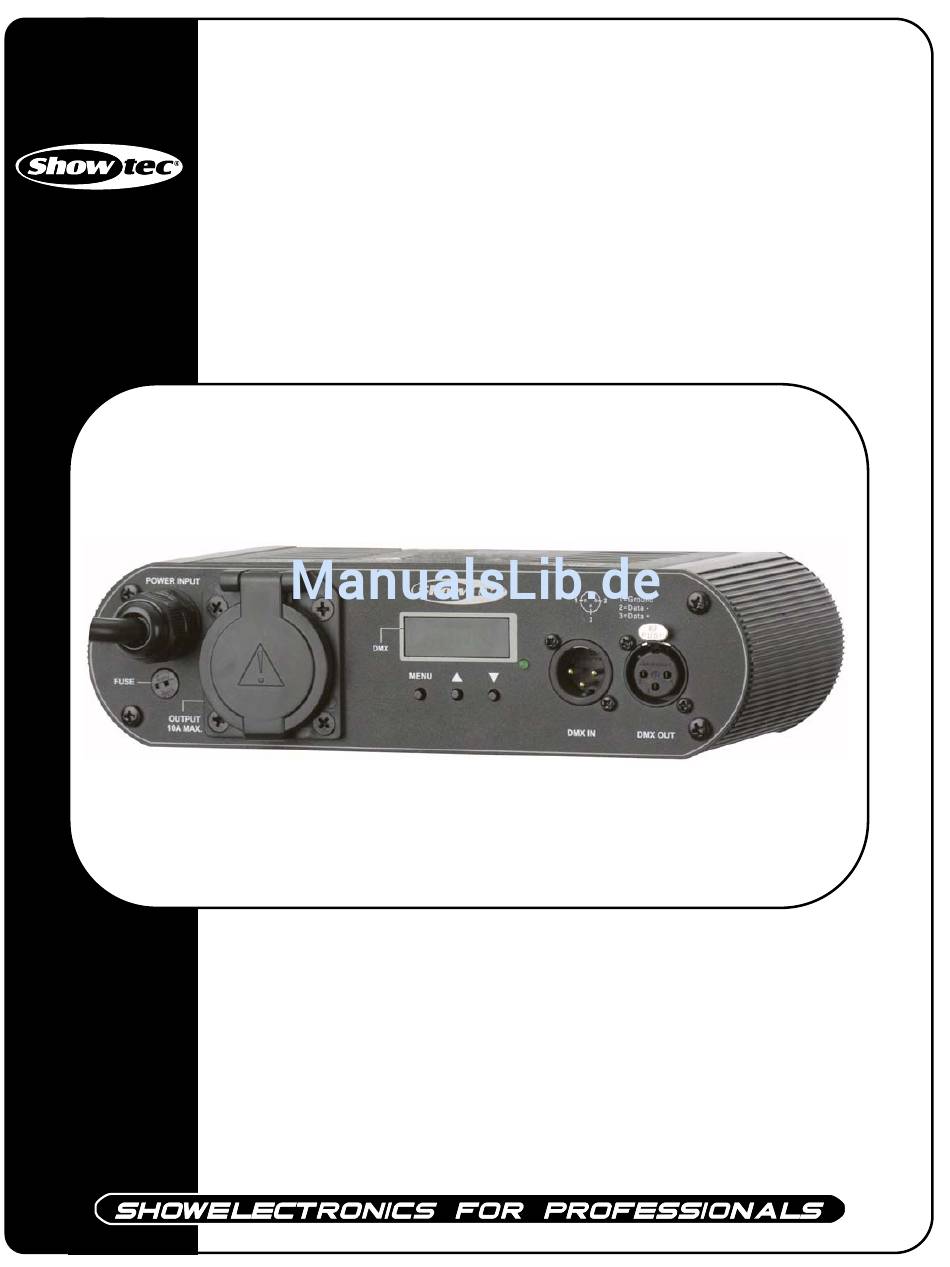

- Seite 1 Single 3 ORDERCODE 50395...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Single 3 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Single 3 Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features……………………….………………………………………………………….………………….…. Geräteübersicht Rückseite………………………………………………………………………..…..…..….. Installation................…...…………………………………….…... Aufstellung und Bedienung............……..……………………………...….. DMX-Adreß-Modus..........……..……………………………………………...… Switch-Pack-Modus..........……..…………………………………………..…… Dimmer-Pack-Modus..........……..…………………………………………...…. Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Eine Sicherung wechseln..…..………….………………..…………………………………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features • 3-Pin Standard DMX IN/OUT Ports, die Dimmer-Informationen verarbeiten • Fungiert als Switch-Pack oder Dimmer-Pack, abhängig vom aktuellen Bedienungs-Modus • Ermöglicht DMX-Adressierung, Dimmer-Voreinstellungen und Dimmer-Limit • Speicher bei Stromausfall • 4-stelliges Segment-Display zeigt laufende Aktivität und Funktionsstatus Geräteübersicht Abb. -
Seite 7: Installation
Schließen Sie das Gerät an einen geeigneten Stromanschluss an. Falls es einen Stromausfall gab stellt das Gerät den Funktionsstatus vom letzten Mal automatisch wieder her. Das Segment-Display zeigt die DMX- Adresse der letzten durchgeführten Änderung. Der Single 3 fungiert als Dimmer-Pack oder Switch-Pack, dies hängt om Bedienungs-Modus ab der ausgewählt wurde. Hinweis: Stabile Stromfrequenzen sind wichtig und notwendig zur Steuerung der Lichteffekte. -
Seite 8: Switch-Pack-Modus
Switch-Pack Modus 1. Wenn die DMX-Adresse ausgewählt wurde, drücken Sie die MENU-Taste, um Zugang zur nächsten Einheit zu bekommen. Die relevante Information erscheint auf dem Segment-Display. 2. Drücken Sie die UP- oder DOWN-Tasten, um zwischen "d---" und "s---" Displays zu schalten. 3. -
Seite 9: Dimmer-Pack-Modus
5. Wenn das Switch-Pack ausgewählt wurde drücken Sie die Menü-Taste, um in den DMX-Adreß-Modus zurückzukehren. Dimmer-Pack Modus 1. Drücken Sie die MENU-Taste, um Zugang zur nächsten Einheit zu bekommen und drücken Sie die UP- oder DOWN-Taste. Das Segment-Display zeigt "d---" an (d=DIM). 2. - Seite 10 4. Drücken Sie die MENU-Taste und der Anwender erhält Zugang zum Dimmer-Preset-Modus. 5. Drücken Sie die UP-oder DOWN-Taste, um den Wert innerhalb eines Bereiches von 00~100 zu verändern. Jeder Tastendruck verändert den Wert. Wenn Sie die Taste gedrückt halten, ändert sich der Wert schneller.
-
Seite 11: Wartung
3. Wenn alles richtig ist, schliessen Sie das Gerät wieder ans Netz an. 4. Wenn Sie die Ursache des Problems nicht feststellen können, öffnen Sie den Single 3 nicht. Dies könnte das Gerät beschädigen - in diesem Fall erlischt die Garantie. -
Seite 12: Technische Spezifikationen
Technische Spezifikationen Modell: Showtec Single 3 Voltage : AC 230V-50Hz (CE) Channel Output : 10A max. Sicherung: F 10A 250V 5 x 20mm DMX Input : 3-pin XLR Male connector DMX Output : 3-pin XLR Female connector Maße : 237 x 140 x 60 mm (LxBxH) Gewicht : 1,6 kg Design und Produktspezifikationen unterliegen Änderungen ohne vorherige Ankündigung.
