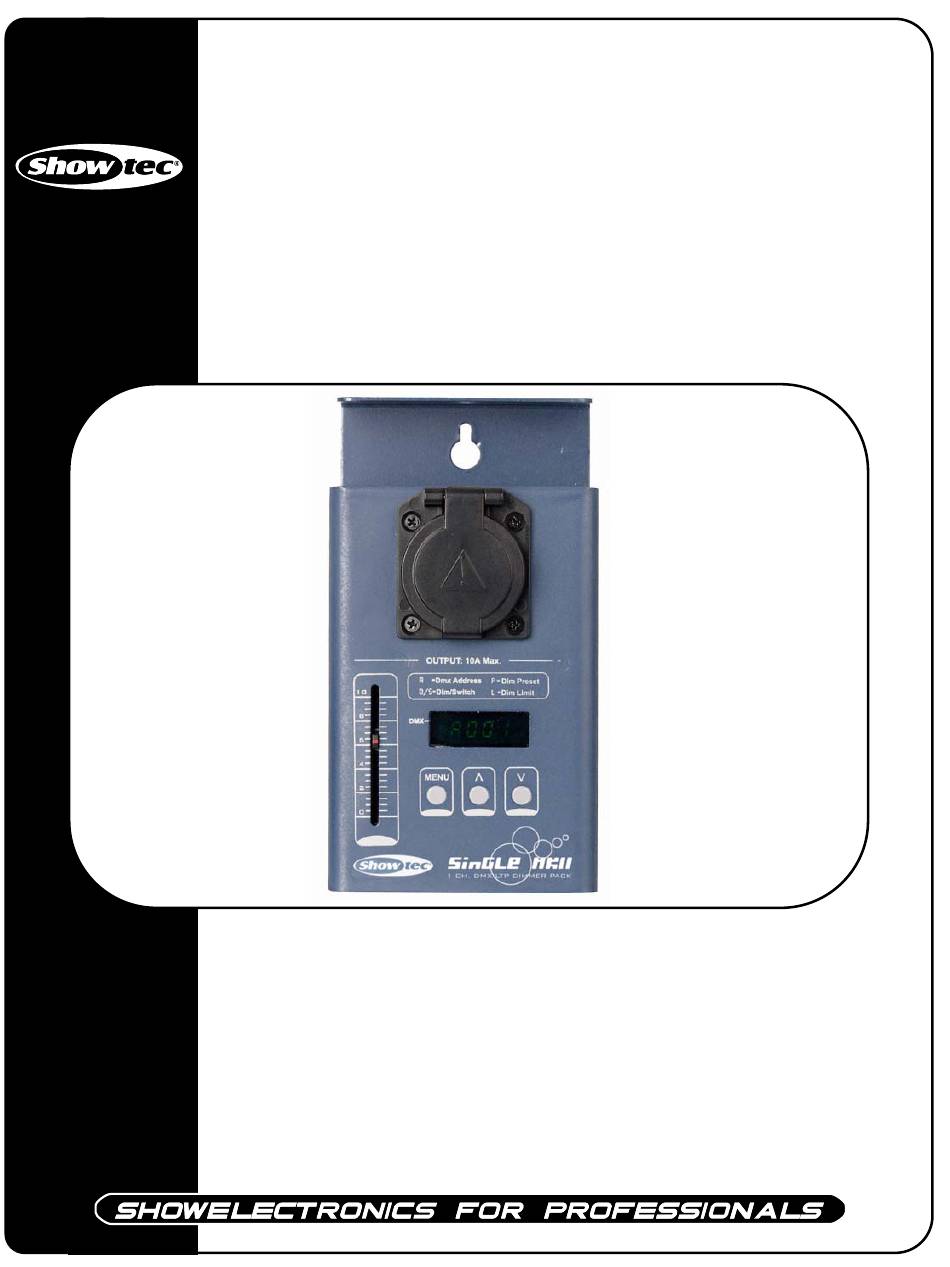

- Seite 1 Single MKII ORDERCODE 50396...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Single MKII Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht …………………………………....………………………………………..…..Installation................…...…………………………………….…… Aufstellung und Bedienung............……..……………………………...…. DMX Adress-Modus……………………..……………………………………………..……….……...……... Switch Pack-Modus………………………………….……...…………….…….………………….……...…. Dimmer Pack-Modus………………………………….……...…………….…….………………….……...… HTP-Funktion……….………………………………….……...…………….…….………………….……….. End-Trim-Funktion…..……………………………….……...…………….…….………………….……...…. Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Single MKII ist ein professioneller DMX Dimm/Switchpack von Showtec. • 3-polige Standard-DMX IN/OUT-Ports, die Dimmer-Informationen enthalten. • Je nach laufendem Steuerungsmodus kann dieses Gerät als Switch-Pack oder Dimmer-Pack fungieren. • DMX-Adressierung, Dimmer-Preset und Dimmer-Limit sind möglich. • Memory-Funktion bei Stromausfall. -
Seite 7: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. -
Seite 8: Switch Pack-Modus
Switch Pack-Modus 1. Wenn Sie die DMX-Adresse ausgewählt haben, drücken Sie die MENU-Taste, um die nächste aufzurufen. Die entsprechenden Informationen erscheinen auf dem Display. 2. Drücken Sie die UP- oder DOWN-Taste, um zwischen “d----“ und “s----“ Displays zu wechseln. 3. Drücken Sie die MENU-Taste, um in den Switch-Pack-Modus zu gelangen. Der Switch-Pack-Modus besteht aus Switch-On (s-on) und Switch-Off (s-off)-Mustern. -
Seite 9: Dimmer Pack-Modus
5. Wenn das Switch-Pack ausgewählt wurde, drücken Sie die Menü-Taste, um in den DMX-Adress-Modus zurückzukehren. Dimmer Pack-Modus 1. Drücken Sie die MENU-Taste, um zum nächsten Menü zu gelangen. Drücken Sie die UP oder DOWN- Taste, das Display zeigt dann “d----“. (d=DIM) 2. - Seite 10 4. Drücken Sie die Menü-Taste, dann gelangt der Anwender in den Dimmer-Preset-Modus. 5. Drücken Sie auf die UP-oder DOWN-Taste, um den Wert innerhalb des Bereiches von 00~100 zu verändern. Jeder Tastendruck ändert den Wert. Halten Sie die Taste gedrückt, dann ändert sich der Wert schnell.
-
Seite 11: Htp-Funktion
Sie das Gerät erst, wenn die Stromversorgung stabil ist. Wartung Der Showtec Single MKII benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. -
Seite 12: Produktbeschreibung
Produktbeschreibung Modell: Showtec Single MKII Voltage : AC 230V-50Hz (CE) Kanal-Output: 10A max. DMX-Ausgang: 3-polige XLR-Buchse (weiblich) DMX-Eingang: 3-polige XLR-Buchse (männlich) Sicherung: F 10A 250V 5 x 20mm Maße : 195 x 105 x 90 mm (LxBxH) Gewicht : 1,26 kg... - Seite 13 2005 Showtec.
