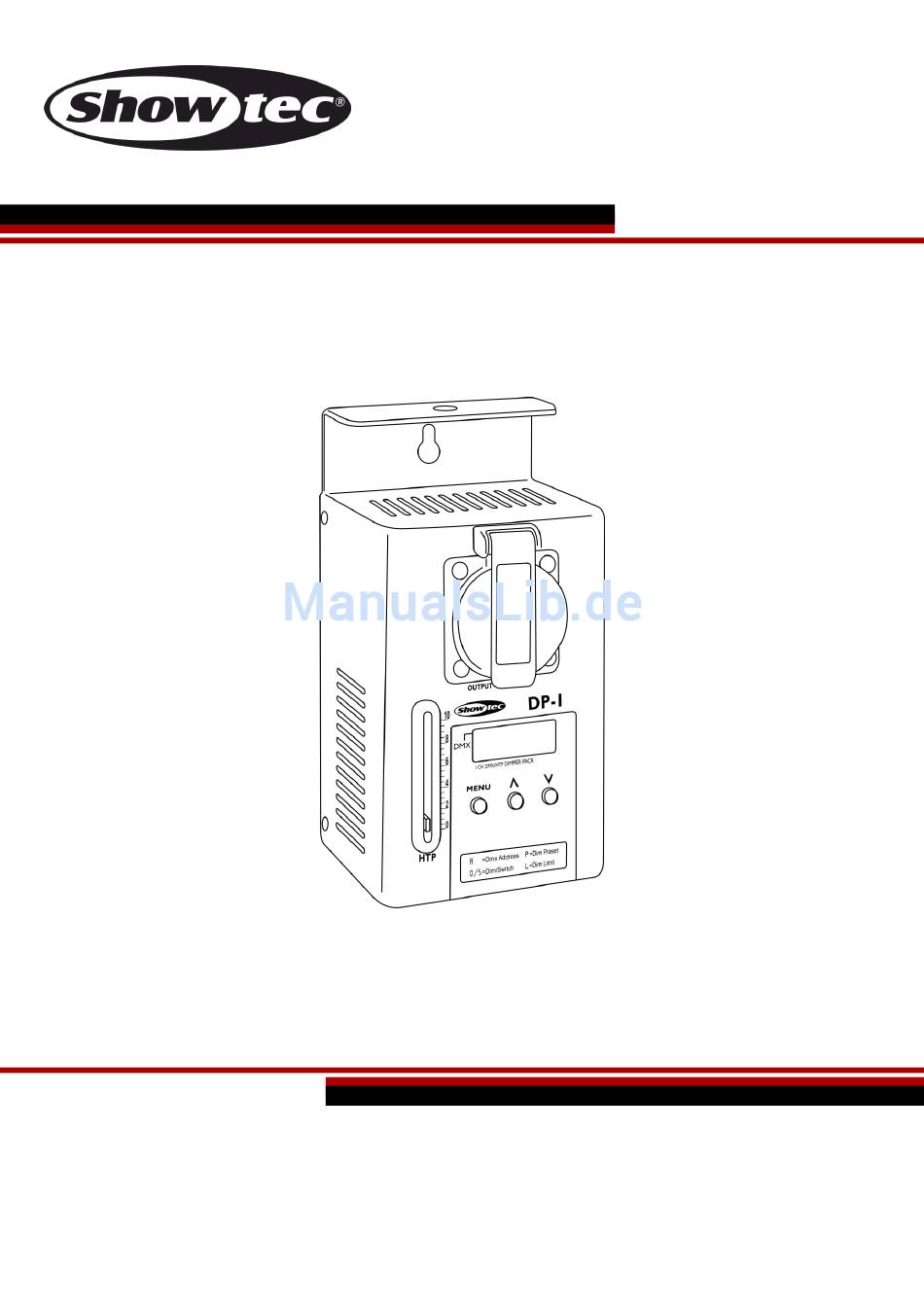

- Seite 1 HANDBUCH DEUTSCH Single DP-1 Bestellnummer: 50396 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Single DP-1 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................3 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 HTP (Highest Takes Precedence) ..........................6 Installation ................................... 7 Verbindungsbeispiel ..............................7 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Single DP-1 von Showtec mit Netzkabel (1,25 m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ... -
Seite 4: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. -
Seite 5: Netzanschlüsse
Single DP-1 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE... -
Seite 6: Rückgabe
Single DP-1 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
Single DP-1 Beschreibung des Geräts Funktionen Der Showtec SingleWDP-1 ist ein DMX-Dimmer/Switch mit einem Kanal. Sie können den Single DP-1 an jeder beliebigen Wand, Traverse oder an einem anderen Gerät befestigen. Dadurch ist er für jeden Standort geeignet. Eingangsspannung: 230V AC, 50Hz ... -
Seite 8: Installation
Netzspannung von 230V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Der Single DP-1 ist mit einem Stromausfall-Speicher ausgestattet. Das bedeutet, dass das Gerät die letzten aktiven Einstellungen und den Betriebsmodus speichert und sie im Falle eines Stromausfalls wiederherstellt. -
Seite 9: Bedienfeld
E) DOWN-Taste Abb. 03 Kontrollmodus Dem Single DP-1 wird eine individuelle Adresse an einer Datenübertragungsleitung zugewiesen, die mit dem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 10: Menü-Übersicht
Single DP-1 Menü-Übersicht Hauptmenü-Optionen 1. DMX-Adresszuweisung 2. Dimmer/Switch 3. Dimmer Limit 4. Dimmer Preset 1. DMX-Adresszuweisung 01) Drücken Sie die MENU-Taste, bis das Display anzeigt. 02) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse auszuwählen. Der Einstellbereich umfasst die Werte 03) Halten Sie UP/DOWN gedrückt, um die DMX-Adressauswahl zu beschleunigen. -
Seite 11: Dmx-Kanäle
Netz. 04) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 05) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Bestellnummer: 50396... -
Seite 12: Technische Daten
Single DP-1 Technische Daten Modell: Showtec Single DP-1 Eingangsspannung: 230V AC, 50Hz Sicherung: F10L/250V Abmessungen: 100 x 80 x 195mm (LxBxH) Gewicht: 1,4 kg Bedienung Signaleingang: DMX, 3-polig Signalausgänge: DMX, 3-polig Ausgang: 10A Schuko Elektromechanische Effekte Gehäuse: Metall & flammfester Kunststoff... - Seite 13 ©2017 Showtec...
