SHOWTEC 50444 Bedienungsanleitung
Verwandte Anleitungen für SHOWTEC 50444
Inhaltszusammenfassung für SHOWTEC 50444

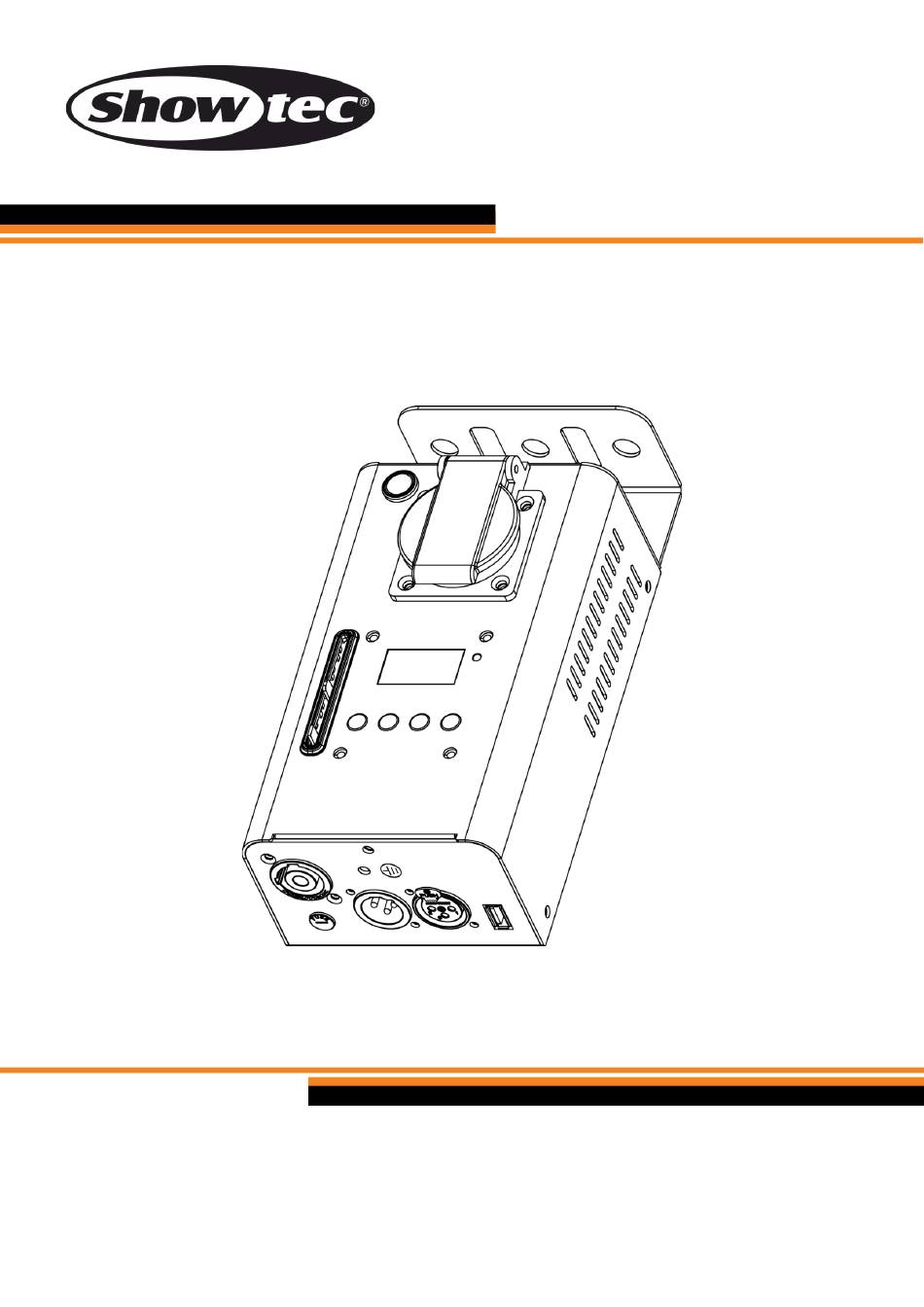

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH TED Pack Single Produktcode: 50444 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Vorbemerkung
TED Pack Single Vorbemerkung Herzlichen Glückwunsch zum Kauf dieses Produkts von Showtec. Diese Bedienungsanleitung enthält Anweisungen für die korrekte und sichere Verwendung dieses Produkts. Bewahren Sie die Bedienungsanleitung auf, da sie ein wesentlicher Bestandteil des Produkts ist und wichtige Informationen enthält. Bewahren Sie sie an einem leicht zugänglichen Ort auf. -
Seite 3: Inhaltsverzeichnis
Phasenanschnittsdimmung ........................17 Betriebsarten ..............................18 Dimmermodus .............................18 Schaltmodus ..............................18 FX-Modus ..............................18 Bedienfeld .................................19 Hochfahren ...............................19 Menü-Übersicht ..............................20 Hauptmenü-Optionen.............................22 DMX-Adresse ...............................22 DMX-Personality ............................22 Informationen ..............................23 Status ................................23 Dimmmodus ..............................23 Minimale Ausgabe .............................23 Maximale Ausgabe ............................24 DMX-Merge ..............................24 Kurve ................................24 Manuell ..............................24 Produktcode: 50444... - Seite 4 Anweisungen für die grundlegende Reinigung ...................29 Korrigierende Wartung ............................29 Ersetzen der Sicherung ..........................29 Deinstallation, Transport und Lagerung ......................30 Anweisungen zur Deinstallation ........................30 Anweisungen für den Transport ........................30 Lagerung ................................30 10. Entsorgung ................................. 31 11. Zulassung ................................31 Produktcode: 50444...
-
Seite 5: Einleitung
Bedienungsanleitung zurückzuführen sind. Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Falls Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Lieferumfang: ● Showtec TED Pack Single ● Netzkabel Schuko zu Seetronic (1,5 m) ● Bedienungsanleitung Abb. -
Seite 6: Symbole Und Signalwörter
Achtung: Gefahr von Stromschlag. Nicht öffnen! Achtung: Um das Risiko eines Stromschlags zu verringern, darf die Abdeckung nicht entfernt werden. Im Geräteinneren befinden sich keinerlei Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. Produktcode: 50444... -
Seite 7: Sicherheit
Das Netzkabel darf nicht gequetscht oder beschädigt werden. Untersuchen Sie das Netzkabel regelmäßig auf Defekte. ● Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten. Installieren Sie das Gerät nur an Orten, die nicht überschwemmt werden können. Produktcode: 50444... - Seite 8 Alle Schrauben, die für die Installation des Geräts oder von Teilen davon verwendet werden, sitzen fest und sind nicht verrostet. ● Gehäuse, Befestigungen und Installationspunkte sind nicht verformt. ● Die Stromkabel sind nicht beschädigt und weisen keine Materialermüdung auf. Produktcode: 50444...
-
Seite 9: Anforderungen An Den Anwender
Personen ohne besondere Qualifikation sind alle sonstigen Personen, die keine besondere Unterweisung erhalten haben oder keine Erfahrung aufweisen. Zu Personen ohne besondere Qualifikation zählen nicht nur Benutzer des Produkts, sondern auch alle anderen Personen, die möglicherweise Zugriff auf das Gerät haben oder sich in der Nähe des Geräts aufhalten. Produktcode: 50444... -
Seite 10: Beschreibung Des Produkts
Montageloch für Festinstallation Schuko-Steckdose (Ausgang 1) Bedienfeld: OLED-Display, Steuerungstasten, LED-Anzeige Fader (Ausgang 1) LED-Anzeige für den FX-Modus Abb. 02 Blick von unten Pro Power Eingang Erde USB-2.0-Anschluss (keine Funktion) 3-poliger DMX-Ausgang 3-poliger DMX-Eingang Sicherung 3 A, 250 V Abb. 03 Produktcode: 50444... -
Seite 11: Blick Von Oben
TED Pack Single Blick von oben Montageloch für Halbkupplung 2x Sicherheitsringe Abb. 04 Abmessungen Abb. 05 Abb. 06 Produktcode: 50444... -
Seite 12: Technische Daten
Pro Power Eingang 1 x Schuko-Steckdose Datenanschluss: 3-polige DMX-Anschlüsse IN/OUT Pinbelegung: Pol 1 (Erde), Pol 2 (-), Pol 3 (+) Konstruktion: Gehäuse: Metall Farbe: Schwarz IP-Schutzart: IP20 Kühlung: Natürliche Wärmeableitung Temperatur: Maximale Umgebungstemperatur t 40 °C Minimale Umgebungstemperatur: -5 °C Produktcode: 50444... -
Seite 13: Installation
Sichern Sie das Gerät mit einer Sekundäraufhängung, z. B. einem Sicherheitskabel. Stellen Sie sicher, dass die Sekundäraufhängung das 10-fache Gewicht des Geräts tragen kann. Wenn möglich, sollte die Sekundäraufhängung unabhängig von der Primärhalterung an der Tragstruktur befestigt werden. Führen Sie das Sicherheitskabel durch den Sicherheitsring (13) wie in Abb. 07 gezeigt. Produktcode: 50444... -
Seite 14: Verbindung Zur Stromversorgung
Stellen Sie sicher, dass die Stromversorgung mit der Eingangsspannung übereinstimmt, die auf dem Hinweisschild des Geräts angegeben ist. ● Stellen Sie sicher, dass die Steckdose über einen Erdungsanschluss verfügt. Schließen Sie das Gerät mit dem Netzkabel an die Steckdose an. Produktcode: 50444... -
Seite 15: Setup
Die Verwendung von XLR-Audiokabeln für die Übertragung von DMX-Daten kann zu einer schlechten Signalqualität und einem unzuverlässigen Betrieb eines DMX-Netzwerks führen. Wenn Sie Ihre eigenen DMX-Kabel herstellen, stellen Sie sicher, dass Sie die Pole und Drähte korrekt anschließen, wie in Abb. 08 gezeigt. Abb. 08 Produktcode: 50444... -
Seite 16: Dmx-Verbindung
Steuerung von Shootern, Kanonen, Drops und ähnlichen Fixtures verwenden. Achten Sie darauf, dass die Gesamtlast des Ausgangs nicht die maximale Leistung (500 W) und den maximalen Stromfluss (2 A) überschreitet. Schließen Sie das/die Gerät/e an die Schuko-Steckdosen (02) an. Produktcode: 50444... -
Seite 17: Setup-Beispiel
Bei dieser Art der Dimmung wird die Phase am Ende jeder Halbwelle vor dem Nulldurchgang abgeschnitten (siehe Abb. 11). Dadurch ist die Phasenabschnittsdimmung geeignet für leitfähige Lasten und Lampen mit geringerer Leistung wie zum Beispiel LEDs. Diese Art der Dimmung erzeugt keine starken Einschaltströme Produktcode: 50444... -
Seite 18: Phasenanschnittsdimmung
Da sie eine recht große Mindestlast haben, sind sie nicht für LED-Lampen mit geringer Leistung geeignet. Klassische Phasenanschnittsdimmer beruhen auf einem TRIAC oder SCR. Diese Technologie erzeugt jedoch mehr EMI-Strahlung und führt so zu unerwünschten Interferenzen und Brummgeräuschen. Diese Dimmer sind nicht für die Phasenabschnittsdimmung geeignet. Abb. 12 Produktcode: 50444... -
Seite 19: Betriebsarten
Im FX-Modus leuchtet die LED-Anzeige für den FX-Modus (05). Hinweise: ● Im FX-Modus können Sie die folgenden Parameter nicht einstellen: minimale Ausgabe, maximale Ausgabe und Dimmkurve. ● Im FX-Modus reagiert das Gerät im Fall eines DMX-Signalfehlers standardmäßig, indem es die Ausgabe unterbricht. Produktcode: 50444... -
Seite 20: Bedienfeld
● Drücken Sie ENTER, um das jeweils ausgewählte Untermenü zu öffnen. Hochfahren Nach dem Einschalten wird ein Splash Screen mit dem Showtec-Logo gefolgt vom Startbildschirm angezeigt. Der Startbildschirm zeigt Informationen über die ausgewählte DMX-Personality und die Ausgangskonfiguration an: ●... -
Seite 21: Menü-Übersicht
TED Pack Single Menü-Übersicht Produktcode: 50444... - Seite 22 TED Pack Single Produktcode: 50444...
-
Seite 23: Hauptmenü-Optionen
Im Schalt- und im FX-Modus können Sie die folgenden Parameter nicht einstellen: minimale Ausgabe, maximale Ausgabe und Dimmkurve. ● Im FX-Modus reagiert das Gerät im Fall eines DMX-Signalfehlers standardmäßig, indem es die Ausgabe unterbricht. ● Siehe 6.8. DMX-Kanäle auf Seite 26 für weitere Informationen. Produktcode: 50444... -
Seite 24: Informationen
Seite 17 für weitere Informationen). Hinweis: Wir raten von der Phasenanschnittsdimmung ab. Minimale Ausgabe In diesem Menü können Sie die minimale Lichtausgabe des/der angeschlossenen Gerät/e einstellen. Stellen Sie mit UP/DOWN die minimale Lichtausgabe ein. Der Einstellbereich umfasst die Werte 0–10 %. Hinweis: Produktcode: 50444... -
Seite 25: Maximale Ausgabe
Wählen Sie mit UP/DOWN eine der 4 Optionen aus: ● Linear ● Rechteckig ● Umgekehrtes Rechteck ● Logarithmisch Hinweis: Im Schalt- und im FX-Modus können Sie die Dimmerkurve des/der angeschlossenen Gerät/e nicht einstellen. Manuell In diesem Menü können Sie Intensität der Lichtausgabe des/der angeschlossenen Gerät/e einstellen. Produktcode: 50444... -
Seite 26: Dmx-Ausfall
Wählen Sie mit UP/DOWN eine der 2 Optionen aus: ● Off: Normale Ausrichtung des Displays ● Das Display wird um 180° gedreht Hinweis: Wenn das Display um 180° gedreht wird, werden auch die Tastenfunktionen auf dem Bedienfeld umgekehrt. Produktcode: 50444... -
Seite 27: Wiederherstellung Der Werkseinstellungen
Im Schalt- und im FX-Modus können Sie die folgenden Parameter nicht einstellen: minimale Ausgabe, maximale Ausgabe und Dimmkurve. ● Im FX-Modus reagiert das Gerät im Fall eines DMX-Signalfehlers standardmäßig, indem es die Ausgabe unterbricht. ● Wenn Ausgang 1 aktiviert ist, leuchtet die LED-Anzeige für den FX-Modus (05). Produktcode: 50444... -
Seite 28: Rdm-Informationen
TED Pack Single RDM-Informationen Dieses Gerät unterstützt RDM. Siehe 6.9.2. Unterstützte RDM-PIDs für weitere Informationen. RDM-Details ● Responder-ID: 29B4:090XXXXX ● Hersteller-ID: Showtec (Highlite International B.V.) ● Herstellername: Showtec ● Modellbeschreibung: TED Pack Single ● Modell-ID: 144(090 hexadezimal) ● Gerätename: TED Pack Single... -
Seite 29: Fehlersuche
Die Geräte sind nicht kompatibel. ob sie kompatibel sind. Die angeschlossenen Geräte funktionieren Die Geräte sind defekt. ● Verwenden Sie andere Geräte. nicht. ● Ersetzen Sie die Sicherung. Siehe 8.3.1. Sicherung durchgebrannt Ersetzen der Sicherung auf Seite 29 Produktcode: 50444... -
Seite 30: Wartung
Fall und nehmen Sie keine Änderungen an ihm vor. Überlassen Sie Reparatur- und Wartungsarbeiten geschulten und fachkundigen Personen. Wenden Sie sich an Ihren Highlite International-Händler für weitere Informationen. Ersetzen der Sicherung GEFAHR Stromschlag durch Kurzschluss ● Versuchen Sie nicht, den Temperaturschalter oder die Sicherungen zu überbrücken. Produktcode: 50444... -
Seite 31: Deinstallation, Transport Und Lagerung
„Diese Seite nach oben“, „Zerbrechlich“. Lagerung ● Reinigen Sie das Gerät, bevor Sie es einlagern. Befolgen Sie die Reinigungshinweise in Kapitel 8.2.1. Anweisungen für die grundlegende Reinigung auf Seite 29. ● Lagern Sie das Gerät nach Möglichkeit in der Originalverpackung. Produktcode: 50444... -
Seite 32: Entsorgung
Abfallentsorgung und damit einhergehende Umwelt- oder Personenschäden. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden oder Ihrem autorisierten Händler. Zulassung Auf der Website von Highlite International(www.highlite.com) finden Sie auf der jeweiligen Produktseite die zugehörige Konformitätserklärung. Produktcode: 50444... - Seite 33 TED Pack Single Produktcode: 50444...
- Seite 34 ©2022 Showtec...
