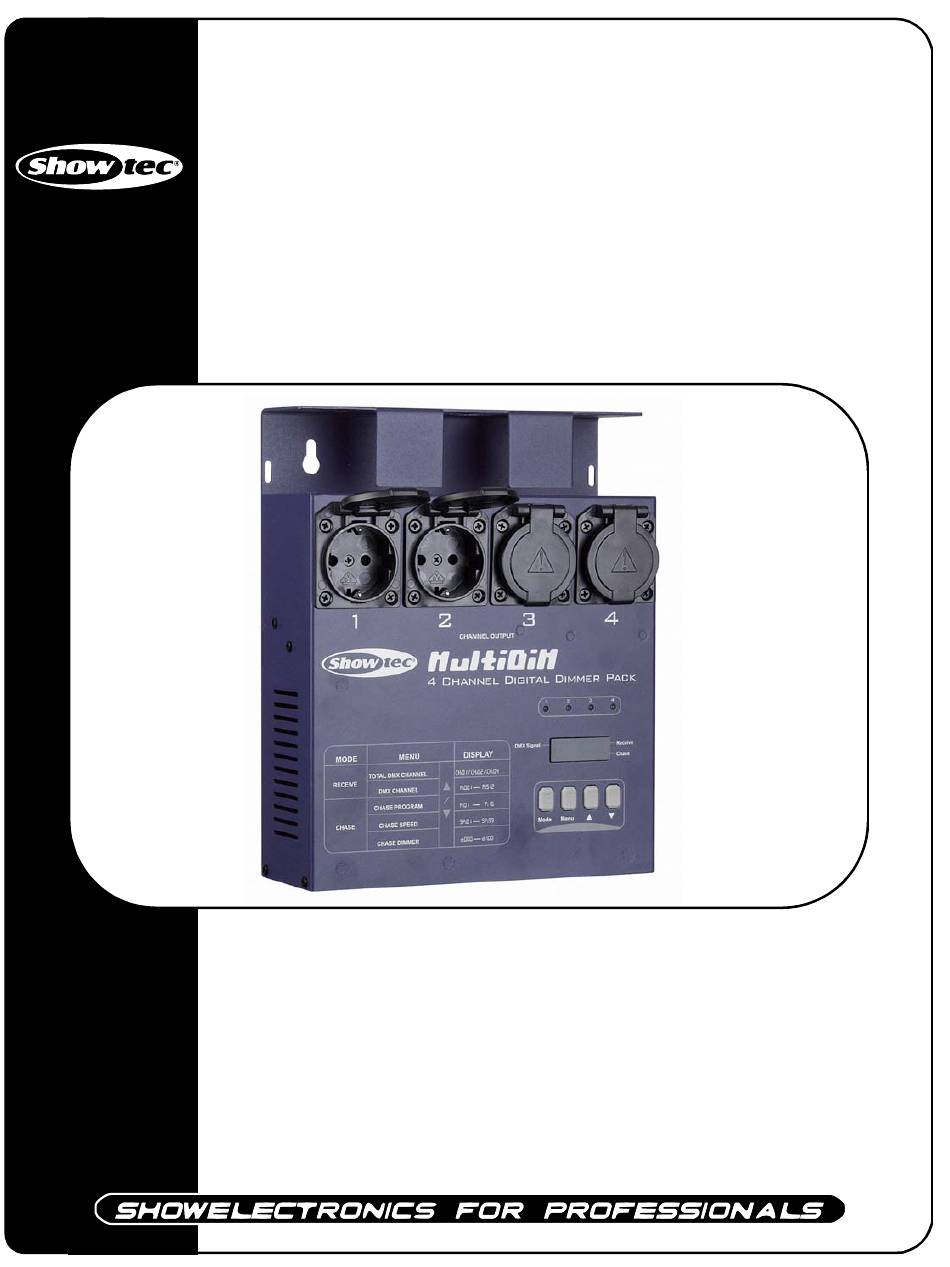

- Seite 1 MultiDim ORDERCODE 50358...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec MultiDim Produkt Anleitung ™ Warnung..…...................…………………………………………. Sicherheitshinweise.…..………………….……………………………………………………………….…. Bestimmungsgemäße Verwendung…………………………………………………………………………. Gerätebeschreibung…..............……….………………………………… Geräteübersicht Rückseite……………..…………………………...…………………………………..….… Installation................…...…………………………………….…… Aufstellung und Bedienung............……..……………………………….… Bedienungshinweise..............………………………………………. Chase Modus..............…………………………………………………. Receive Modus..............……………………………………………….. Wartung..................………..………….…….……………..Das Ersetzen einer Sicherung..……............…………………….………. Fehlersuche...................………………….………………….….. Produktbeschreibungen..…............……………….…….………………….. -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
• Im Falle einer Fehlfunktion (Brandgeruch, etc.) nehmen Sie das Gerät bitte sofort außer Betrieb, trennen Sie die Anlage vom Netz und setzen Sie sich mit Ihrem Showtec-Händler in Verbindung. • Wenn das Gerät herunter gefallen ist oder angeschlagen wird, trennen Sie die Hauptstromversorgung sofort. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features • 3-polige Standard-DMX IN/OUT-Ports • 0-100% dimming level • 16 eingebaute Programme abhängig von Geschwindigkeit und Dimmer • Gibt Informationen der Dimmer-Steuerung mittels DMX-512 Protokoll an 4 Kanäle weiter • Power failure memory • 4-Ziffern Segment-Display zeigt die laufende Aktivität und den Funktions-Status Geräteübersicht Abb. -
Seite 7: Geräteübersicht Rückseite
Es gibt 2 Versionen vom MultiDim: Abb. 2 Abb. 3 Standard version ordercode 50358 UK-version ordercode 50358U Rückseite Abb. 4 Kanal-Sicherung: F6.3A 250V 5x20mm Power-Schalter: Ein-/Aus-Schalter Stromkabel: An einen geeigneten Stromausgang anschließen (AC 230V~50Hz). DMX In: 3-polige XLR-Buchse, Male, empfängt DMX-Daten. -
Seite 8: Installation
Installation Entfernen Sie das gesamte Verpackungsmaterial vom MultiDim. Vergewissern Sie sich, daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Schrauben Sie das Gerät an die Wand. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. - Seite 9 Drücken Sie MENU, um den Chase-Speed-Modus zu aktivieren. Tippen Sie L oder M, bis Sie die gewünschte Geschwindigkeit ausgesucht haben. Drücken Sie auf MENU, um in den Chaser-Dimmer-Modus zu gelangen. Tippen Sie L oder M, um die Intensität des Chases einzustellen.
-
Seite 10: Receive Modus
Receive Modus Drücken Sie auf MODE, um den Receive-Modus auszuwählen. Das Segment-Display zeigt CH:01, CH:02 or CH:04. Tippen Sie L oder M, um den gewünschten Kanal einzustellen. Wenn CH:01 erscheint, wird der gesamte Kanal-Output von einem DMX-Kanal gesteuert Wenn CH:02 erscheint, werden immer zwei Kanal-Outputs von einem DMX-Kanal gesteuert Wenn CH:04... -
Seite 11: Wartung
Wartung Der Showtec MultiDim benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. -
Seite 12: Produktbeschreibungen
Produktbeschreibung Modell: Showtec Multidim Spannung: AC 230V-50Hz (CE) Kanal-Output: 5A/CH., Total 16A (CE) DMX OUT: 3-pin XLR Female DMX IN: 3-pin XLR Male Kanal Sicherung: F6.3A 250V 5x20mm Maße: 212x188x71mm (LxBxH) Gewicht: 2.4 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung.
