D-Pack 6 MK II
ORDERCODE 50384

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC D-Pack 6 MK II

Inhaltszusammenfassung für SHOWTEC D-Pack 6 MK II

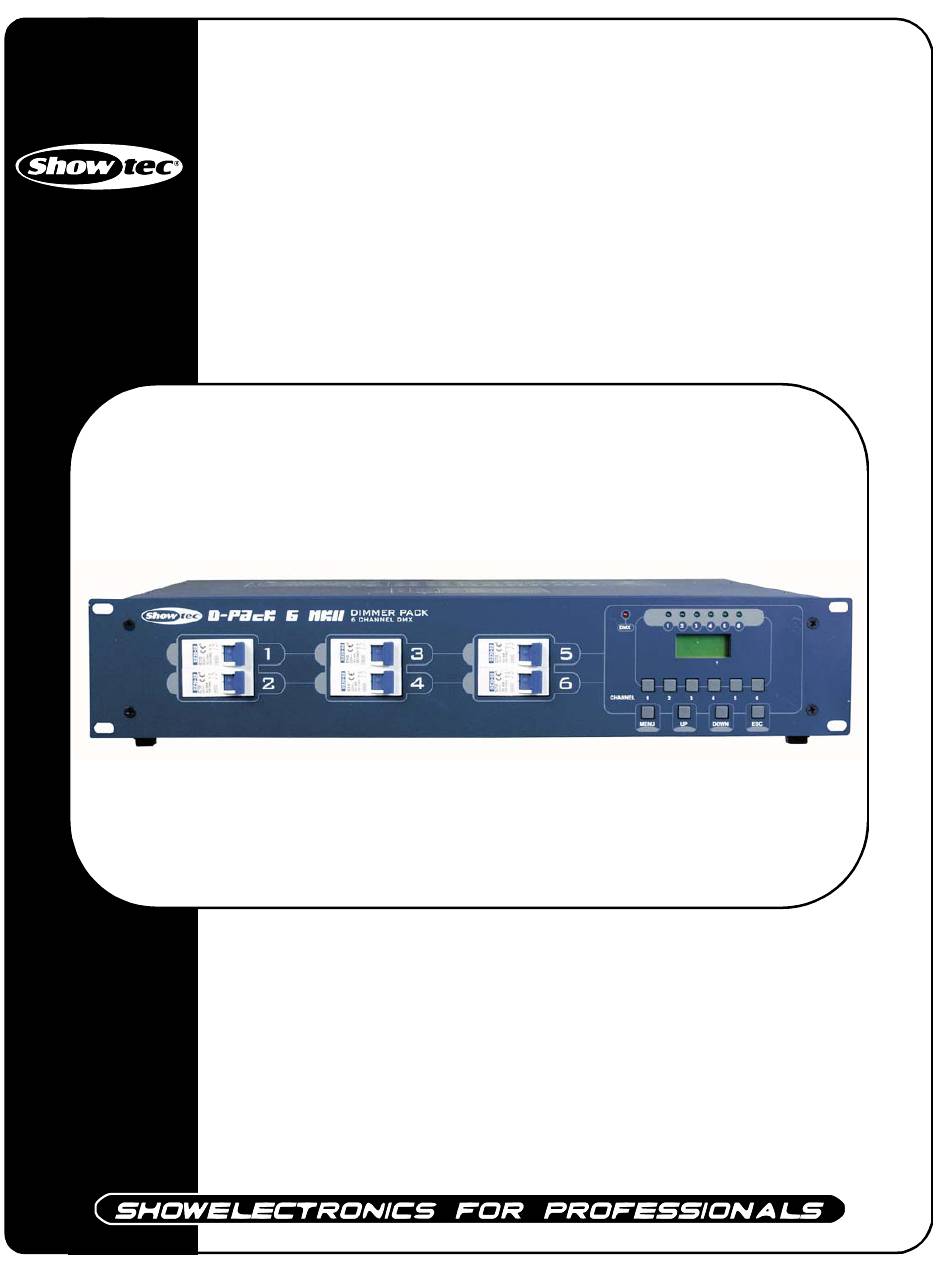

  • Seite 1 D-Pack 6 MK II ORDERCODE 50384...
  • Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec D-Pack 6 MK II Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..……………. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite ………………………………………………………………………..…..…..… Geräteübersicht Rückseite mit Multipin Stecker….……………………………………………..…..…..… Geräteübersicht Rückseite mit Schuko Stecker….……………………………………………..…..…..… Installation................…...……………………………………..…... Installation............………………………………………..………....… Aufstellung und Bedienung..............…..……………………………….… Start-Menü……………...............……….………………………….… - Kanalintensität temporär festlegen............……………………..

  • Seite 4: Warnung

    WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung.

  • Seite 5: Bestimmungsgemäße Verwendung

    Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! • Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler .

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features Der D-Pack 6 MK II ist 6x 10A Digitales Dimmerpack von Showtec. • Steuerung des Microcomputers • Separate DMX-Adresse für jeden Kanal • Jeder DMX-Kanal kann mit der DMX-Adresse programmiert werden, auch die Vorwärm-Phase der Leuchten • Jedes der 12 Chase-Programme kann wie gewünscht abgerufen werden, die Chase-Geschwindigkeit kann geregelt werden •...

  • Seite 7: Geräteübersicht Rückseite

    Rückseite D-Pack 6 MK II (ordercode 50384) 1) Power-Input: Single-Phase-Input oder Three-Phase-Input. 2) Kanal-Output:Single-Phase:10A/CH., Total 60A. Three-Phase: 10A/CH., Total 20A per Phase. 3) DMX-Output: Dieser Anschluß sendet DMX-Signale zur nächsten DMX-Anlage. 4) DMX-Input: Dieser Anschluß verarbeitet DMX-Input-Signale. 5) Analogue-Input: DC 0-10V Signal.
  • Seite 8 Rückseite D-Pack 6 MK II (ordercode 50384)

  • Seite 9: Geräteübersicht Rückseite Mit Multipin Stecker

    Es gibt noch 2 weitere Versionen von dem D-Pack 6 MK II D-Pack 6 MK II (mit 2 x 16 p. Multiconnectors) Ordercode 50384M 1) Power-Input: Single-Phase-Input oder Three-Phase-Input. 2) Terminal-Output 3) DMX-Output: Dieser Anschluß sendet DMX-Signale zur nächsten DMX-Anlage.

  • Seite 10: Geräteübersicht Rückseite Mit Schuko Stecker

    D-Pack 6 MK II (mit 6 x Schuko Stecker) Ordercode 50384S 1) Power-Input: Single-Phase-Input oder Three-Phase-Input. 2) Terminal-Output 3) DMX-Output: Dieser Anschluß sendet DMX-Signale zur nächsten DMX-Anlage. 4) DMX-Input: Dieser Anschluß verarbeitet DMX-Input-Signale. 5) Analogue-Input: DC 0-10V Signal. (Für nähere Informationen schauen Sie bitte auf das Schaltdiagramm, das auf der Abdeckung gedruckt ist.)
  • Seite 11 Rückseite D-Pack 6 MK II (ordercode 50384S) mit Schuko Stecker...

  • Seite 12: Installation

    Installation Installieren D-Pack 6 MK II Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Schrauben Sie das Gerät in ein 19“ Rack. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten.

  • Seite 13: Haupt-Menüs

    2.2 Haupt-Menüs Wenn Sie sich im Start-Menü befinden, tippen Sie die MENU-Taste, um ins Haupt-Menü-System zu gelangen. Es gibt 5 Menüs: DMX-Fail, Phase-Correction, DMX-Address, Preheat und Curve. Sie können die UP/DOWN-Taste benutzen, um durch die Menüs zu scrollen. Tippen Sie die ESC-Taste, um das Haupt-Menü-System zu verlassen.

  • Seite 14: Phasen-Korrektur

    2.2.2 Phase-Korrektur 1) Tippen Sie auf die UP/DOWN-Taste, um zum Phase-Correction-Menu zu gelangen. 2) Tippen Sie auf die MENU-Taste, um zum Untermenü zu gelangen. Sie können mit der UP/DOWN-Taste YES/NO auswählen. [Yes]: Linear dimming ist aktiviert. [No]:Non-linear dimming ist aktiviert. 3) Tippen Sie auf die ESC-Taste, um den Modus zu verlassen.

  • Seite 15: Vorwärm-Phase

    4) Im Block-Mode können Sie mit der UP/DOWN-Taste die Startadresse [001-512] auswählen. 5) Tippen Sie MENU im Single-Mode, um zwischen Kanal und Adresse zu wählen. 6) Wenn der Kanal aktiviert ist, tippen Sie die UP/DOWN-Taste, um [1-6] auszuwählen; wenn die Adresse aktiviert ist, tippen Sie die UP/DOWN-Taste, um aus [001-512] auszuwählen.
  • Seite 16 3) Tippen Sie die UP/DOWN-Taste, um zwischen All/Single-Mode zu wählen, und tippen Sie auf die MENU- Taste, um in den All/Single-Mode zu gelangen. 4) Tippen Sie auf die UP/DOWN-Taste im All-Mode, um den Preheat-Wert aller Kanäle zwischen 000%-050% auszuwählen. 5) Tippen Sie auf MENU im Single-Mode, um zwischen Channel- und Preheat-Wert auszuwählen.

  • Seite 17: Kurve

    2.2.5 Curve 1) Tippen Sie die UP/DOWN-Taste, um zum Curve-Menu zu scrollen. 2) Tippen Sie auf die MENU-Taste, um ins Untermenü zu gelangen. 3) Tippen Sie auf die UP/DOWN-Taste, um zwischen Linear/Switch/Square zu wählen. 4) Tippen Sie auf die ESC-Taste, um den Modus zu verlassen. 5) Mit der ESC-Taste gelangen Sie zurück ins Startmenü.

  • Seite 18: Wartung

    Wartung Der Showtec D-Pack 6 MK II benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel.

  • Seite 19: Produktbeschreibung

    Produktbeschreibung Modell: Showtec D-Pack 6 MK II Spannungsversorgung : AC 230V~50-60Hz Kanal Output (1-phasigf): 10A/CH., Total 60A Kanal Output(3-phasig): 10A/CH., Total 20A pro phase DMX-Output: 3-polige XLR-Buchse, female DMX-Input: 3-polige XLR-Buchse, male Analog Input: 0-10V, 8-polige DIN Buchse Maße : 482x390x90 mm (LxBxH) Gewicht : 9,0 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung.
