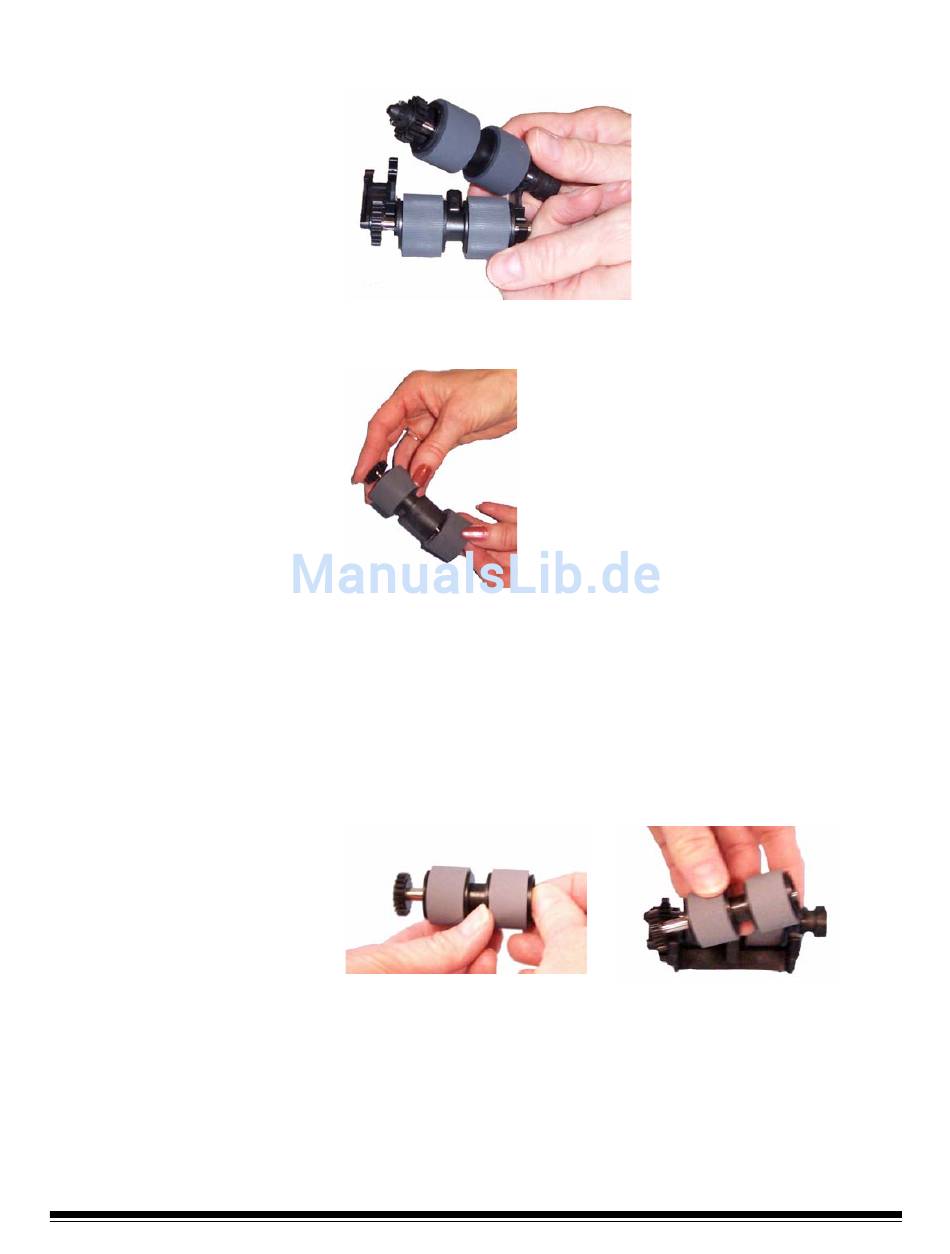

3. Entfernen Sie eine der Antriebsrollen, indem Sie sie anheben und
herausziehen.
4. Entfernen Sie die beiden Rollengummis, indem Sie sie einzeln von
der Antriebsrolle abziehen.
5. Montieren Sie die neuen Rollengummis, indem Sie diese vorsichtig
auf die Antriebsstange ziehen.
WICHTIG: Dehnen Sie die Rollengummis nicht zu stark, damit sie
nicht einreißen.
6. Montieren Sie die Antriebsstange wieder im Einzugsmodul. Unter
Umständen müssen Sie die Welle etwas nach links oder rechts
schieben, damit sich die Antriebsrolle richtig in das Gehäuse des
Einzugsmoduls einpasst.
7. Wiederholen Sie Schritte für die andere Antriebsrolle.
8. Bauen Sie das Einzugsmodul wieder ein.
9. Setzen Sie die Einzugsmodulabdeckung wieder ein, indem Sie die
Laschen in die vorgesehenen Löcher einsetzen und die
Einzugsmodulabdeckung nach unten drücken, bis sie einrastet.
