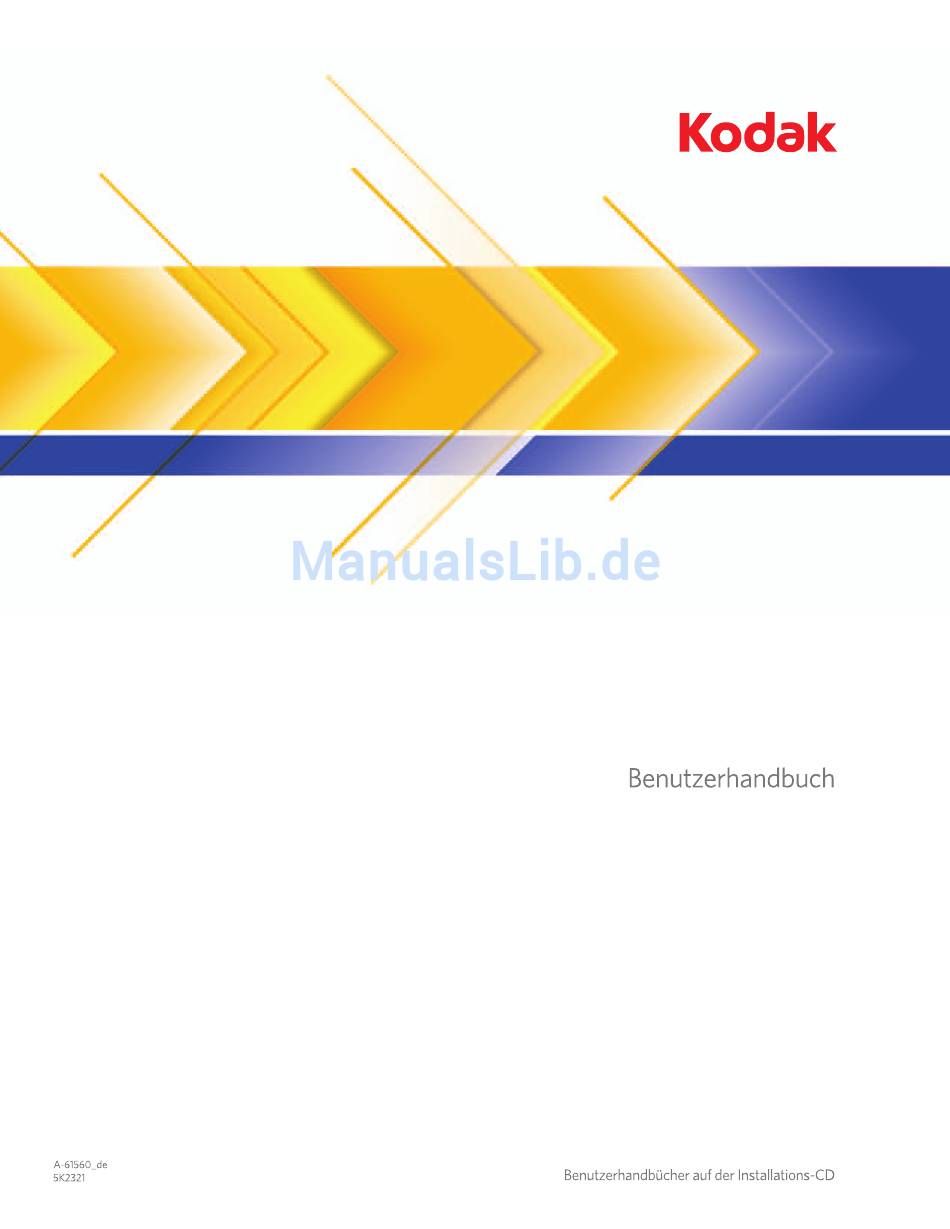

- Seite 1 i1200/i1300 Plus Scanner Serie...
-
Seite 2: Sicherheit
• Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor; halten Sie sich im Zweifel an die lokalen Vorschriften oder wenden Sie sich an Ihren Kodak Partner, wenn Sie weitere Informationen benötigen. -
Seite 3: Akustische Emissionen
Akustische Emissionen Maschinenlärminformationsverordnung – 3, GSGV Der arbeitsplatzbezogene Emissionswert beträgt <70 db(A). [Machine Noise Information Ordinance — 3, GSGV The operator-position noise emission value is <70 dB(A).] Elektromagnetische Verträglichkeit USA: Dieses Gerät wurde getestet und liegt gemäß Abschnitt 15 der FCC-Bestimmungen innerhalb der Grenzwerte für ein Digitalgerät der Klasse B. - Seite 4 ÜBERBLICK INSTALLATION SCANNEN WARTUNG ANHÄNGE...
-
Seite 5: Überblick
Jedes Modell verfügt über die Smart Touch-Technik: Mit ihr können Sie Dokumente auf Knopfdruck per E-Mail versenden, drucken oder automatisch in einer bestimmten Anwendung öffnen. Die Scanner i1200/i1300 Plus unterstützen zudem das optional erhältliche Kodak A3-Flachbett. Im Lieferumfang der i1200/i1300 Plus Scanner Serie sind diese Modelle enthalten: •... -
Seite 6: Lieferumfang
Plus scannen können. KAT-Nr. 179 6747 Lieferumfang Öffnen Sie zunächst die Verpackung und prüfen Sie den Inhalt auf Vollständigkeit: • Kodak i1210 Plus, i1220 Plus, i1310 Plus oder i1320 Plus Scanner • Ausgabefach • Optionales Ausgabe-Kit • USB 2.0-Kabel • Netzteil •... -
Seite 7: Frontansicht
Scanner- Komponenten Frontansicht Eingabe-fach Funktions fenster Bildlauf- Taste Scanner- Abdeckung Start-Taste LED-Anzeige Kipp-Taste Standard-Ausgabefach Scannerabdeckung – Bietet Zugang zu den inneren Bauteilen des Scanners, beispielsweise zum Imaging-Bereich und zu den Trennmodulen. Freigabeknopf zum Kippen – Ermöglicht es Ihnen, den Scanner in eine aufrechte oder nach unten geneigte Position zu kippen. -
Seite 8: Rückansicht
Rückansicht USB-Anschluss Anschluss für Einschaltknopf Netzanschluss Flachbett-Anschluss Sicherheitssperre Netzschalter – Hiermit schalten Sie den Scanner ein und aus. Netzanschluss – Hier wird das Netzkabel an den Scanner angeschlossen. USB-Anschluss – Hier wird der Scanner mit dem PC verbunden. Flachbett-Anschluss – Zur Verbindung des als Zubehör erhältlichen Flachbetts mit dem Scanner. -
Seite 9: Innenansicht
Innenansicht Seitenführungen Einzugs-modul Papier-sensor Rollen Einzugsmodul Abdeckung Trenn-modul Imaging-Bereich Trennmodul Scannerabdeckung Abstands-hebel Entriegelungshebel Entriegelungshebel Seitenführungen – Durch Vor- und Zurückschieben der Führungen können Sie den Scanner auf das Format der Dokumente einstellen, die Sie scannen möchten. Dokumentensensor – Erkennt, ob Dokumente im Einzugsfach vorhanden sind. -
Seite 10: Inhaltsverzeichnis
Reihenfolge aus. HINWEIS: Wenn Sie alle Schritte im Installationshandbuch bereits ausgeführt haben, überspringen Sie diesen Abschnitt. Installation der Kodak 1. Legen Sie die Installations-CD für die Kodak i1200/i1300 Plus Treibersoftware für Scanner Serie in das CD-ROM-Laufwerk ein. Das Windows Installationsprogramm wird automatisch gestartet. - Seite 11 • Je nach dem Betriebssystem, auf dem die Installation durchgeführt wird (Ubuntu, Fedora oder SUSE), weicht die im Folgenden aufgeführte Vorgehensweise möglicherweise geringfügig ab. • Kodak Scanner-Software erfordert QT3. Stellen Sie sicher, dass diese Programme in Ihrem System installiert sind (z. B. Fedora: Anwendungen > Software hinzufügen/entfernen).
-
Seite 12: Anbringen Des Standard-Ausgabefachs
Anbringen des Standard- 1. Schieben Sie das Ausgabefach entlang der mittleren Führung wie Ausgabefachs abgebildet unter den Scanner. 2. Drücken Sie es ganz nach hinten, bis es einrastet. A-61560_de Juli 2013... -
Seite 13: Anbringen Des Optionalen Ausgabe-Kits
Anbringen des optionalen Die Kodak Scanner der Serie i1200/i1300 Plus werden mit einem Ausgabe-Kits Ausgabe-Kit geliefert, das folgende Komponenten umfasst: eine Ausgabefachverlängerung, eine Zunge und einen Clip. Dieses Ausgabe-Kit ist optional, wird jedoch zum Scannen großer Dokumentenstapel empfohlen. Clip Zunge Ausgabefachverlängerung... - Seite 14 3. Schieben Sie die Ausgabefachverlängerung entlang der mittleren Führung unter die Scannerplattform und drücken Sie sie nach hinten, bis sie einrastet. 4. Setzen Sie den Clip ein, indem Sie ihn in die beiden Aussparungen in der Mitte des Scanners nach oben schieben, bis er einrastet. HINWEIS: Wenn der Clip angebracht wurde, muss er nicht mehr entfernt werden.
- Seite 15 5. Schieben Sie die Zunge auf den Clip. 6. Schieben Sie das Standard-Ausgabefach entlang der Schiene unter die Ausgabefachverlängerung und drücken Sie es nach hinten, bis es einrastet. A-61560_de Juli 2013...
-
Seite 16: Anschließen Des Netzkabels Und Des Usb-Kabels
Anschließen des Netzkabels Nachdem die Treiber installiert wurden, verbinden Sie das Netzkabel und des USB-Kabels und das USB-Kabel mit dem Scanner. Beachten Sie die nachfolgende Abbildung bezüglich der korrekten Anschlüsse. Achten Sie darauf, dass sich die Steckdose nicht weiter als 1,5 m vom Scanner entfernt befindet und leicht zugänglich ist. -
Seite 17: Einschalten Des Scanners
Einschalten des Scanners • Drücken Sie den Netzschalter auf der Rückseite, um den Scanner einzuschalten (Position (|)). Nach dem Einschalten blinkt die grüne Kontrollleuchte auf der Vorderseite des Scanners, während dieser einen Selbsttest durchführt. Warten Sie, bis das Betriebssystem den Scanner mit der installierten Software synchronisiert hat. -
Seite 18: Scanner Betriebsbereit Machen
3 Scannen Inhalt Scanner betriebsbereit machen ............3-1 Dokumente zum Scannen vorbereiten..........3-3 Scananwendung auswählen ............3-4 Mit Smart Touch scannen ............... 3-4 Scanner betriebsbereit 1. Stellen Sie sicher, dass der Scanner eingeschaltet und zum Scannen bereit ist (grüne Kontrollleuchte leuchtet dauerhaft). machen WICHTIG: Achten Sie bei Verwendung der Neigefunktion darauf, dass die Scannerabdeckung geschlossen ist. - Seite 19 3. Stellen Sie die Seitenführungen ein (indem Sie sie nach innen oder außen schieben), um sie an die Größe der gescannten Dokumente anzupassen. 4. Passen Sie das Einzugsfach an. Sie können Dokumente bei geöffnetem oder geschlossenem Einzugsfach scannen. Führen Sie die Dokumente bei geöffnetem Einzugsfach zu, wenn Sie einen Dokumentstapel scannen möchten.
-
Seite 20: Dokumente Zum Scannen Vorbereiten
• Bringen Sie den Scanner in die nach unten geneigte Position, wenn Sie mehr als fünf Seiten scannen und die Ausgabefachverlängerung verwenden. • Das Ausgabefach kann verlängert werden, um Dokumente mit einer Länge von bis zu 36 cm aufzufangen. Dokumente zum 1. -
Seite 21: Mit Smart Touch Scannen
Scananwendung Smart Touch – Kodak bietet Smart Touch-Funktionen, mit denen Sie schnell und einfach gängige Scanaufgaben durchführen können, z. B.: auswählen • eingehende Kundenkorrespondenz scannen und an einen Kollegen in einer anderen Niederlassung weiterleiten • durchsuchbare PDFs von gedruckten Berichten erstellen •... -
Seite 22: Wartung
4 Wartung Inhalt Öffnen der Scannerabdeckung ............4-1 Reinigung..................4-2 Reinigen der Rollen..............4-2 Reinigen des Trennmoduls............4-3 Reinigen des Einzugsmoduls ............. 4-4 Reinigen des Scanners mit einem Staubsauger ......4-6 Reinigen des Imaging-Bereichs ..........4-7 Verwenden eines Transport-Reinigungsblatts......4-7 Auswechseln von Komponenten ............ -
Seite 23: Reinigung
Breite ab. Drehen Sie die Einzugsrollen, um die gesamte Oberfläche zu reinigen. WICHTIG: Die Reinigungspads enthalten Natrium-Laurylethersulfat, das Augenreizungen verursachen kann. Nähere Informationen finden Sie im Material Safety Data Sheet (MSDS). 3. Trocknen Sie die Rollen mit einem Kodak Microfasertuch. A-61560_de Juli 2013... -
Seite 24: Reinigen Des Trennmoduls
Reinigen des Trennmoduls Für eine gründliche Reinigung sollte das Trennmodul aus dem Scanner entfernt werden. HINWEIS: Wenn Sie das Einzugsfach vorher entfernen, kommen Sie leichter an das Trennmodul heran und können es einfacher entfernen oder reinigen. Zum Herausnehmen des Einzugsfachs drücken Sie es behutsam nach rechts oder links, um den Stift aus der Führung zu bewegen, und ziehen Sie dann das Einzugsfach heraus. -
Seite 25: Reinigen Des Einzugsmoduls
3. Überprüfen Sie das Trennmodul. Wenn die Transportrolle des Trennmoduls abgenutzt oder beschädigt aussieht, tauschen Sie die Rollengummis oder das Trennmodul aus. Weitere Informationen finden Sie unter „Auswechseln von Komponenten“. 4. Setzen Sie das Trennmodul ein, indem Sie die Nasen an den Aussparungen ausrichten und das Modul einrasten lassen. - Seite 26 1. Ziehen Sie an der hervorstehenden Kante der Einzugsmodulabdeckung und nehmen Sie diese ab. 2. Drehen Sie das Einzugsmodul nach vorne, drücken Sie es nach links und nehmen Sie es heraus. 3. Drehen Sie die Rollengummis von Hand und reinigen Sie sie mit Hilfe eines Reinigungspads.
-
Seite 27: Reinigen Des Scanners Mit Einem Staubsauger
4. Überprüfen Sie das Einzugsmodul. Wenn die Rollengummis des Einzugsmoduls abgenutzt oder beschädigt erscheinen, tauschen Sie die Ringe oder das Einzugsmodul aus. Weitere Informationen finden Sie unter „Auswechseln von Komponenten“. 5. Entfernen Sie Staub und Schmutz im Bereich des Einzugsmoduls mit Hilfe eines Staubsaugers oder Reinigungspads. -
Seite 28: Reinigen Des Imaging-Bereichs
Reinigen des Imaging- 1. Wischen Sie den oberen und unteren Imaging-Bereich mit einem Bereichs Antistatiktuch ab. Achten Sie beim Reinigen darauf, den Imaging- Bereich nicht zu verkratzen. WICHTIG: Antistatiktücher enthalten Isopropylalkohol, der Augenreizungen und trockene Haut verursachen kann. Waschen Sie daher nach der Reinigung Ihre Hände mit Wasser und Seife. -
Seite 29: Auswechseln Von Komponenten
Auswechseln von Kodak Scanner haben austauschbare Rollengummis, mit denen eine Vielzahl an unterschiedlichen Dokumenttypen, -größen und -stärken Komponenten eingezogen werden kann. Die Haltbarkeit und Leistungsfähigkeit der Rollengummis hängt von der Art der gescannten Dokumente, der Häufigkeit der Reinigung des Papierpfads und der Rollengummis sowie von der Einhaltung des empfohlenen Zeitraums für den Austausch der... - Seite 30 • Wenn Sie das Trennmodul austauschen, setzen Sie das neue Trennmodul ein, indem Sie die Nasen in die Aussparungen setzen und das Modul einrasten lassen. • Wenn Sie die Rollengummis austauschen, fahren Sie mit Schritt 2 fort. 2. Halten Sie das Trennmodul fest und drücken Sie gleichzeitig den Entriegelungshebel nach hinten, um sich Zugang zur Separator- Rolle zu verschaffen.
-
Seite 31: Auswechseln Des Vortrenn-Pads
4. Entfernen Sie die beiden Rollengummis, indem Sie sie einzeln von der Antriebsstange abziehen. 5. Montieren Sie die neuen Rollengummis, indem Sie diese vorsichtig auf die Antriebsstange ziehen. WICHTIG: Dehnen Sie die Rollengummis nicht zu stark, damit sie nicht einreißen. 6. -
Seite 32: Auswechseln Des Einzugsmoduls Und Der Rollengummis
4. Ziehen Sie das Vortrenn-Pad aus dem Trennmodul heraus. 5. Entsorgen Sie das abgenutzte Vortrenn-Pad. 6. Richten Sie die Laschen des neuen Vortrenn-Pads auf die Aufnahmen im Trennmodul aus. 7. Drücken Sie das Vortrenn-Pad fest in die Aufnahmen hinein, bis die Klappe des Vortrenn-Pads leicht auf den Rollengummis des Trennmoduls aufliegt. - Seite 33 1. Drücken Sie gegen die hervorstehende Kante der Einzugsmodulabdeckung und nehmen Sie sie ab. 2. Drücken Sie die Einrastvorrichtung der Einzugsmodulabdeckung nach oben und nehmen Sie die Abdeckung ab. • Wenn Sie das Einzugsmodul austauschen, setzen Sie das neue Einzugsmodul ein, indem Sie die Stifte ausrichten und das Modul nach links drücken, bis es in seine korrekte Position gleitet.
- Seite 34 3. Entfernen Sie eine der Antriebsrollen, indem Sie sie anheben und herausziehen. 4. Entfernen Sie die beiden Rollengummis, indem Sie sie einzeln von der Antriebsrolle abziehen. 5. Montieren Sie die neuen Rollengummis, indem Sie diese vorsichtig auf die Antriebsstange ziehen. WICHTIG: Dehnen Sie die Rollengummis nicht zu stark, damit sie nicht einreißen.
-
Seite 35: Anpassen Der Spannung Der Vortrenn-Rolle
Anpassen der Wenn Mehrfacheinzüge oder Papierstaus auftreten, muss möglicherweise die Spannung der Vortrenn-Rolle angepasst werden. Spannung der Vortrenn-Rolle 1. Nehmen Sie das Trennmodul aus dem Scanner heraus, wie unter „Auswechseln der Transportrolle des Trennmoduls“ beschrieben. 2. Suchen Sie die Feder des Trennmoduls. 3. -
Seite 36: Zubehör Und Verbrauchsmaterialien
Kodak Digital Science Reinigungspads für Transportrollen 853 5981 (24 Stück) Kodak Digital Science Transport-Reinigungsblätter (50 Stück) 169 0783 Antistatiktücher für Kodak Scanner (6 Päckchen à 24 Stück) 896 5519 Reinigungspad für das Optiksystem 868 3724 HINWEIS: Teile und Katalognummern können sich ohne Vorankündigung ändern. -
Seite 37: Technische Daten
Technische Daten Dieser Anhang enthält Scannerspezifikationen und Systemanforderungen. Scannertyp/ Kodak i1210 Plus Scanner: ein Simplex-Scanner, der bis zu 30 Seiten pro Geschwindigkeit Minute in Farbe oder Schwarzweiß und bis zu 45 Seiten pro Minute in Graustufen mit 200 dpi verarbeiten kann. - Seite 38 Nuance ScanSoft Paperport Deluxe Software (asiatisch) für Kodak Scanner Systemanforderungen Nachfolgend ist die Mindestsystemkonfiguration aufgeführt, die für den Betrieb der Kodak Scanner der Serie i1200/i1300 Plus erforderlich ist. • Empfohlener Prozessor und Arbeitsspeicher: - Bei Dokumenten mit einer Länge von bis zu 660 mm bei bis zu 400 dpi: Core-2-Duo-Prozessor mit 2 GHz/Core, 2 GB RAM - Bei längeren Dokumenten/höheren Auflösungen:...
-
Seite 39: Eingeschränkte Garantie Für Kodak Scanner
Rufnummer (800) 822-1414 in Erfahrung gebracht werden können. Kodak leistet für Produkte, die in anderen Ländern als den USA gekauft wurden, in den USA keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes gegebenenfalls an den Verkäufer des Produkts wenden. -
Seite 40: Richtlinien Zu Versand Und Verpackung
Sie bitten, einige einfache Selbstdiagnose-Tests durchzuführen und die Ergebnisse sowie etwaige Fehlermeldungen mitzuteilen. Auf diese Weise kann das Response Center feststellen, ob das Problem am Kodak Scanner oder an einer anderen Komponente liegt und ob es telefonisch gelöst werden kann. Sollte das Response Center feststellen, dass ein von der Garantie oder von einem gesondert erworbenen Wartungsvertrag abgedecktes Hardwareproblem vorliegt, wird man Ihnen gegebenenfalls eine Rücksende-Autorisierungsnummer (RMA-Nummer) mitteilen, den Serviceauftrag in die Wege leiten und... -
Seite 41: Vor-Ort-Service
Sie die Registrierung auch online unter www.Kodak.com/go/disupport oder telefonisch unter der Rufnummer +1-800-822-1414 vornehmen. Kodak bietet auch eine Reihe von Serviceprogrammen an, die Sie zusätzlich erwerben können, um die Verwendung und Pflege Ihres Kodak Scanners zu vereinfachen. Kodak hat sich zum Ziel gesetzt, seinen Garantiepflichten mit höchster Qualität, Leistungsfähigkeit und Zuverlässigkeit nachzukommen. -
Seite 42: Bring-In-Reparaturservice
Transportbehälter zurückzusenden. Vor dem Versand des Kodak Scanners ist die Transportverriegelung anzubringen. Falls die Originalverpackung nicht mehr verfügbar ist, erfragen Sie bitte beim Kodak Response Center unter der Rufnummer (800) 822-1414 die entsprechenden Bestellinformationen für diesen Artikel. Damit für Kodak Scanner Serviceleistungen erbracht werden können, muss sich der Käufer zunächst unter der Rufnummer (800) 822-1414 eine... -
Seite 43: Kontaktaufnahme Mit Kodak
Kontaktaufnahme mit Kodak Informationen zu Kodak Scannern: Website: www.Kodak.com/go/docimaging Telefonische Beratung zu Service und Reparaturen sowie technische Unterstützung für Kunden in den USA: Telefonische Unterstützung ist von Montag bis Freitag (außer an US-amerikanischen Feiertagen) von 8:00 bis 17:00 Uhr Ortszeit verfügbar. Telefon: (800) 822-1414 Technische Dokumentation und Antworten auf häufig gestellte Fragen –... - Seite 44 Eastman Kodak Company 343 State Street Rochester, NY 14650 USA © Kodak, 2013. Alle Rechte vorbehalten. TM: Kodak...
