MEBEDO · Identifizierung Produkt, Marke und Typ MEBEDO GTS – GeräteTester Service Der MEBEDO GTS ist für Prüfungen von Arbeitsmitteln (i. S. d. BetrSichV) nach verschiedenen elektrotechnischen Normen geeignet. Eine dieser Normen ist z. B.: ∫ VDE 0701-0702 Produktversion Baujahr: ab März 2015 Firmwareversion: ab 3.4...

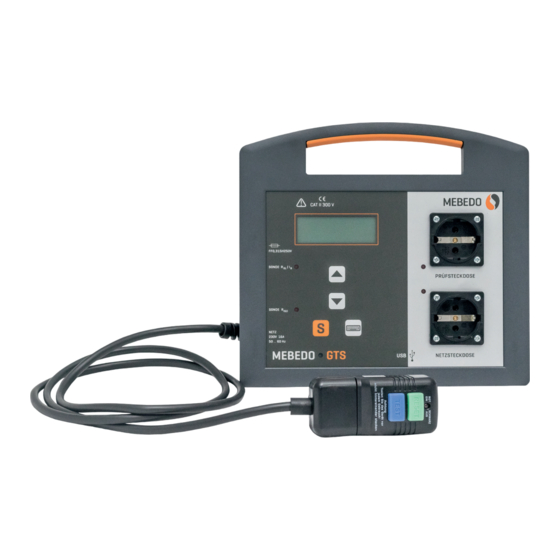

MEBEDO · Darstellung und Beschreibung des MEBEDO GTS und der Anschlüsse Frontansicht Seitenansicht (links) 1 Netzanschlussleitung mit Schutzkontaktstecker und integriertem Fehlerstromschutzschalter (RCD) 2 Schmelzsicherung 3 Anschluss für Sonde zur Schutzleiter- oder Berührungsstrommessung 4 Anschluss für Sonde zur Isolationswiderstandsmessung 5 USB-Anschluss PRÜFSTECKDOSE...
PDF-Format von der Homepage der MEBEDO GmbH heruntergela- den werden. Checkliste „GTS 02“ Die Checkliste „GTS 02“ – „Sichtprüfung von Arbeitsmitteln“ – dient als Hil- festellung zur Dokumentation der durchgeführten Sichtprüfung. Die Check- liste kann im PDF-Format von der Homepage der MEBEDO GmbH herunter- geladen werden.
MEBEDO GTS bei der Schutzleiterstrommessung OHNE ANGESCHLOSSENEN PRÜFLING im eingeschwungenen Zustand einen Messwert von nahezu 0 mA anzeigt. Bei Werten von 0,10 mA und mehr wählen Sie einen anderen Ort für den Betrieb des MEBEDO GTS. 5.4.6 Berührungsstrom Messverfahren: Direkt 0,02 ...
MEBEDO · Produktbeschreibung Allgemeine Funktionen und Anwendungsbereiche Der MEBEDO GTS ist für Prüfungen von Arbeitsmitteln (i. S. d. BetrSichV) nach verschiedenen elektrotechnischen Normen geeignet. Eine dieser Nor- men ist z. B.: ∫ VDE 0701-0702 Zu den genannten Prüfungen gehören: ∫ Messung von Schutzleiterwiderständen ∫ Messung von Isolationswiderständen...
MEBEDO · Umgebungsbedingungen und Grenzen für den Betrieb Der MEBEDO GTS ist für Verwendung in Innenräumen oder geschützten Be- reichen vorgesehen. Beachten Sie daher unbedingt die Grenzen der Einsatz- bedingungen, wie die Temperaturgrenzen aus Kapitel 5 Technische Daten. Die Symbole auf dem Gerät haben folgende Bedeutung: Warnung vor einer Gefahrenstelle CE-Konformitätskennzeichnung...
Karton aus Wellpappe verwenden. Lagerung während der Unterbrechung des normalen Gebrauchs Wenn Sie Ihren MEBEDO GTS längere Zeit nicht benötigen, lagern Sie ihn bitte in einem trockenen und warmen Raum, bei möglichst gleichbleibenden Umgebungsbedingungen. Überprüfen Sie den MEBEDO GTS vor der Wie- derinbetriebnahme auf etwaige Schäden durch die Lagerung.
Transportieren Sie den MEBEDO GTS nur in einem dafür geeigneten Behält- nis, beispielsweise einer von innen gepolsterten Tasche oder Koffer. Achten Sie immer darauf, dass der MEBEDO GTS sicher in dem Behältnis verstaut ist und nicht umherfallen kann. Verstauen und befestigen Sie das Transportbe- hältnis unbedingt sicher gegen Verrutschen oder Umfallen.
Partner 7.11 Vorbereitung des Produkts für den Gebrauch Packen Sie den MEBEDO GTS und das mitgelieferte Zubehör wie z. B. die Prüfsonde aus und kontrollieren Sie den MEBEDO GTS und das Zubehör auf etwaige Transportschäden. Lesen Sie die Bedienungsanleitung aufmerk- sam durch und schließen Sie das Zubehör gemäß...
Betriebs, wenn Sie im Menü für die Funktionsauswahl GTS-INFO TASTE S für mehr als drei Sekunden gedrückt halten. Anzeige Die Anzeige des MEBEDO GTS ist in vier Zeilen unterteilt. Diese erfüllen grundsätzlich immer die gleichen Funktionen: Zeile 1 Angabe der eingestellten Mess- bzw. Speicherfunktion Zeile 2 Messwerte bzw.
Mögliche Einstellungen im Gerätesetup Das Gerätesetup beinhaltet sieben mögliche Einstellungen für den MEBEDO GTS. Die jeweils gewählte Betriebsart wird mit einem Pfeil am Beginn der Zeile im Display des MEBEDO GTS markiert. Sie bewegen den Pfeil im Display mit den TASTEN zur jeweils gewünschten Funktionsauswahl.
MEBEDO · Handgesteuerter Betrieb Der MEBEDO GTS ist so konstruiert und programmiert, dass die Funktionen des Mess- und Prüfgeräts manuell abgerufen werden können. Die automa- tisierte Ansteuerung von Messabläufen ist derzeit nur in Verbindung mit der Software MEBEDO ELEKTROmanager möglich. Details zu dieser Funktion finden Sie in Kapitel 12 –...
VDE 0701-0702 beginnt gemäß Abschnitt 5 der genannten Norm im- mer mit einer Sichtprüfung. Diese ist nicht Teil der Messschritte des Mess- und Prüfgeräts MEBEDO GTS und ist deshalb separat zu dokumentieren. Dies kann beispielsweise mit der Anwendung MEBEDO ELEKTROmanager erfol- gen.
Seite 28
MEBEDO · und Prüfgerät MEBEDO GTS werden diese „von oben nach unten“ durchge- führt. Nicht benötigte Prüfschritte kann der Prüfer überspringen und somit entfallen lassen. Sofern im Gerätesetup die Funktion GRENZWERTE EIN eingeschaltet ist, signalisiert das Prüfgerät bei jedem Prüfschritt in der Anzeige, ob die Grenz- werte nach VDE 0701-0702 eingehalten werden.
Prüfling immer zuerst aus, bevor Sie eine Messung starten oder beenden. Besitzt das elektrische Betriebsmittel keinen Ein-/ Ausschalter, so schalten Sie den MEBEDO GTS am RCD aus, bevor Sie das Betriebsmittel an der Netzsteckdose anschließen und schalten Sie es anschließend wieder ein.
Schutzleiteranschluss des Netzanschlusses und der Buchse SONDE R ACHTUNG: Das Mess- und Prüfgerät MEBEDO GTS muss zur Durchführung der Messung am gleichen Stromkreis wie der Prüfling angeschlossen sein. Parallele Erdverbindungen (z. B. Antennenkabel oder Datenleitungen, die zu anderen geerdeten Geräten führen, etc.) können bei dieser Messung zu einem positiven Prüfergebnis führen, obwohl der Schutzleiter des Prüflings...
MEBEDO · strom von mehr als 200 mA angezeigt werden. Die Üblichkeitswerte bei Auslieferung des Mess- und Prüfgeräts MEBEDO GTS betragen ~0,01 Ω und ~220 - 250 mA. Überprüfen Sie insbesondere bei einer Stromanzeige von 0 mA die Schmelz- sicherung. Bei höheren Widerstandswerten als hier angegeben kann die Sondenleitung defekt sein.
Tasten Sie mit der Sonde alle berührbaren leitfähigen Teile ab, die nicht mit dem Schutzleiter verbunde- nen sind. In der Anzeige des MEBEDO GTS werden der aktuelle gemessene Isolations- widerstand (Messwert) und die Prüfspannung angezeigt. 9.5.1 Entladen des Prüflings Beim Abschalten der Isolationswiderstandsmessung erfolgt eine automati- sche Entladung des Prüflings.
Prüfling umgesteckt werden. Die Messung muss manuell in beiden Polaritä- ten des Netzsteckers erfolgen. ACHTUNG: Bei dem Mess- und Prüfgerät MEBEDO GTS führt die Netzsteck- dose grundsätzlich immer Spannung, sobald das Prüfgerät eingeschaltet ist. Bitte achten Sie deshalb unbedingt darauf, dass der Prüfling ausgeschaltet...
Messkreis zu schließen. Bitte beachten Sie daher unbedingt die jeweilige Bedienungsanleitung Ihres Prüfadapters. MEBEDO empfiehlt daher die Ver- wendung der Produkte der Reihe MEBEDO CEE. Des Weiteren raten wir bei einer Vielzahl von durchzuführenden Prüfungen mit Drehstromadaptern, auf ein Mess- und Prüfgerät wie die MEBEDO EMB auszuweichen.
Speichermenü aktiviert ist, also im Gerätesetup SPEICHERBETRIEB oder BT BARCODE/SPEICHER eingestellt ist. Sobald Sie im Menü GTS-INFO die Taste S für ca. 0,5 Sekunden drücken, öffnet sich das Speichermenü und die Anzeige GTS-SPEICHERMENÜ nebst Funktionsauswahl erscheint. Mit Hilfe der TASTEN lassen sich nun die Speicherfunktionen einstellen.
Werte pro Speicherstelle gespeichert werden. Die gespeicherten Messwerte lassen sich mittels EDV-Anwendungen wie dem MEBEDO ELEKTROmanager aus dem Mess- und Prüfgerät in eine com- putergestützte Datenbank übertragen und dort auswerten bzw. protokollie- ren. Die Übertragung kann über die USB-Schnittstelle oder in Betriebsart BT SPP SLAVE REMOTE erfolgen.
Über die Software MEBEDO ELEKTROmanager ist es möglich, zahlreiche Funktionen des MEBEDO GTS - bei Einhaltung aller Sicherheitshinweise - sicher fernzusteuern. Dafür ist das kostenfreie AddIn für den MEBEDO GTS im MEBEDO ELEKTROmanager zu installieren. Dieses AddIn ist ab MEBEDO ELEKTROmanager Version 9 verfügbar und über die Homepage der MEBEDO...
MEBEDO · 12.2 GTS 01 – Schutzleiterwiderstand DOSE 200mA Die Messfunktion GTS 01 steuert das Mess- und Prüfgerät MEBEDO GTS aus der Anwendung MEBEDO ELEKTROmanager an und löst die Messung des Schutzleiterwiderstands (R-SL) mit einem Prüfstrom von mindestens 200 mA DC an der PRÜFSTECKDOSE...
Die ermittelten Messwerte werden durch den MEBEDO GTS automatisch an die Anwendung übergeben. 12.6 GTS 05 – Berührungsstrom Die Messfunktion GTS 05 steuert das Mess- und Prüfgerät MEBEDO GTS aus der Anwendung MEBEDO ELEKTROmanager an und löst die Messung des Berührungsstroms (I-B) im direkten Messverfahren an der NETZSTECKDOSE nach Kapitel 9.7 aus.
13.1 USB-Anschluss Der USB-Anschluss befindet sich an der Unterseite des Geräts. Zum Verbin- den des MEBEDO GTS mit einem PC benötigen Sie eine USB A-B-Leitung (im Lieferumfang enthalten). Moderne Betriebssysteme besitzen bereits einen integrierten Gerätetreiber für den im MEBEDO GTS verwendeten Kommuni- kationschipsatz oder laden diesen automatisiert aus dem Internet nach.
BT SPP SLAVE REMOTE 2. Bestätigen Sie die Auswahl mit der TASTE S 3. Warten Sie die Initialisierung auf dem MEBEDO GTS ab, bis die Anzeige GTS-INFO wieder erscheint. 4. Lassen Sie nun das zu koppelnde Gerät nach Bluetooth-Geräten suchen.
BT HID TABLET/PHONE. 2. Bestätigen Sie die Auswahl mit der TASTE 3. Warten Sie die Initialisierung auf dem MEBEDO GTS ab, bis die Anzeige GTS-INFO wieder erscheint. 4. Lassen Sie nun das zu koppelnde Gerät nach Bluetooth-Geräten suchen. Dort sollte ein Gerät namens MEBEDO GTS HID gefunden werden.
GTS. Die Kopplung wird sofort wieder hergestellt. Wird der Barcodescanner ausgeschaltet (2 kurze akustische Signale) oder verlässt er die Reichweite des MEBEDO GTS, so blinkt die blaue LED am MEBEDO GTS. Nach Wiedereinschalten oder wenn der Barcodescanner wieder in Reichweite des Bluetooth-Adapters der MEBEDO GTS gebracht wird, muss am MEBEDO GTS das Speichermenü...
BARCODE/SPEICHER. 8. Bestätigen Sie die Auswahl durch Drücken der TASTE 9. Warten Sie die Initialisierung auf dem MEBEDO GTS ab, bis die Anzeige GTS-INFO wieder erscheint. Dies kann ca. 30 Sekunden dauern, da das MEBEDO GTS nach einem geeigneten Barcodescanner sucht.
Tuch. Die Schutzleiterkontakte an den Steckdosen reinigen Sie mit einem trockenen Mikrofasertuch. 15.3 Instandhaltung und Reinigung durch den Hersteller Die MEBEDO GTS muss je nach Anwendung und Gebrauch in regelmäßigen Zeitabständen wiederkehrend zur Wartung, Reinigung und zum Abgleich (Werkskalibrierung) zum Hersteller oder zu einem autorisierten Partner eingesendet werden.
Benutzen Sie den Prüf- und Kalibieradapter MEBEDO CAL. Diesen können Sie intern als ein rückführbares Messnormal einsetzen und die Einhaltung der Messtoleranzen kontrollieren. Für eine gerichtsfeste Integra- tion des MEBEDO CAL in Ihre Arbeitsabläufe, erwerben Sie diesen am besten direkt mit den Arbeitsanweisungen und Gefährdungsbeurteilungen unserer Sachverständigen.
