Zi-Ste8000 /8004; Bedienelemente - Zipper ZI-STE2800 Originalbetriebsanleitung

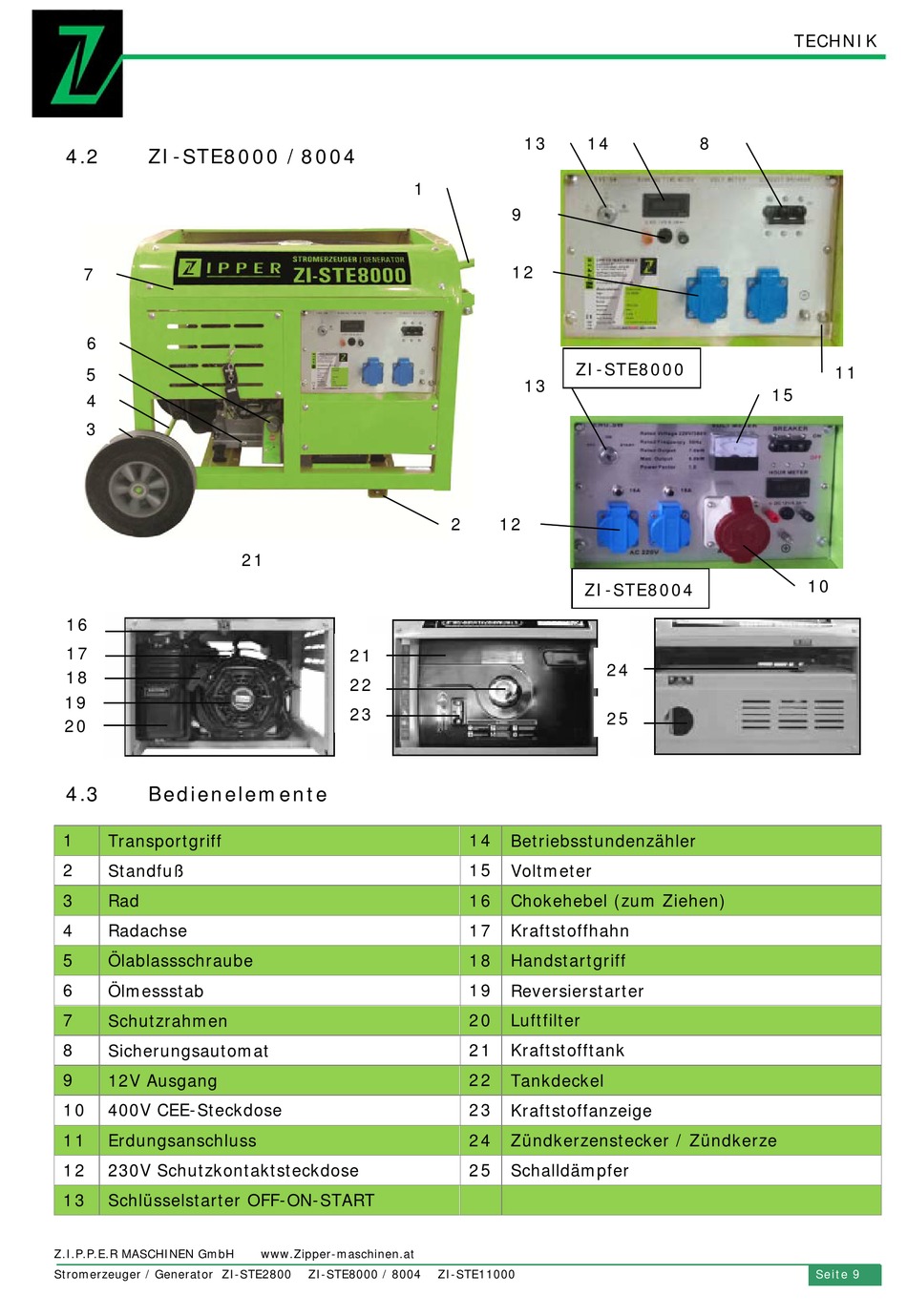

4.2

ZI-STE8000 /8004

7
6
5
4
3
16
17
18
19
20
4.3

Bedienelemente

1
Transportgriff
2 Standfuß
3 Rad
4 Radachse
5 Ölablassschraube
6 Ölmessstab
7 Schutzrahmen
8
Sicherungsautomat
9 12V Ausgang
10 400V CEE-Steckdose
11
Erdungsanschluss
12 230V Schutzkontaktsteckdose
13 Schlüsselstarter OFF-ON-START
Z.I.P.P.E.R MASCHINEN GmbH  www.Zipper-maschinen.at
Stromerzeuger / Generator ZI-STE2800
1
21
21
22
23
ZI-STE8000 / 8004
13 14
9
12
ZI-STE8000
13
2 12
ZI-STE8004
24
25
14
Betriebsstundenzähler
15 Voltmeter
16 Chokehebel (zum Ziehen)
17 Kraftstoffhahn
18
Handstartgriff
19 Reversierstarter
20 Luftfilter
21 Kraftstofftank
22 Tankdeckel
23 Kraftstoffanzeige
24
Zündkerzenstecker / Zündkerze
25 Schalldämpfer
ZI-STE11000
TECHNIK
8
11
15
10
Seite 9
