Verwandte Anleitungen für Zipper ZI-STE6000
Inhaltszusammenfassung für Zipper ZI-STE6000

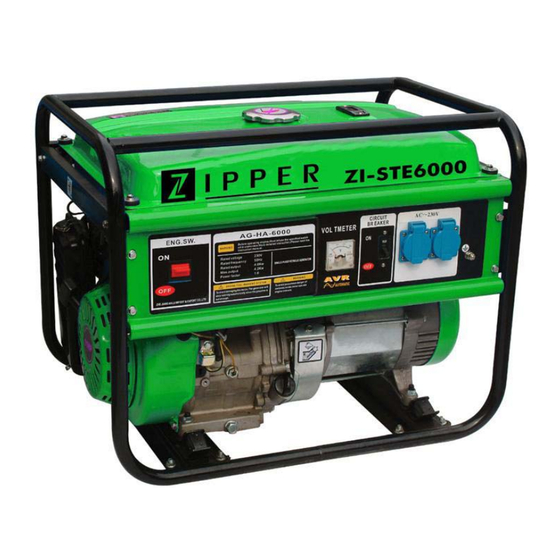

- Seite 1 Bedienungsanleitung Stromerzeuger ZI-STE6000 EAN-Code: 912003923793 0 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Stand: 2009 – Revision 01 - DEUTSCH...
- Seite 2 Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Z.I.P.P.E.R Stromerzeuger ZI-STE6000. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte...
-
Seite 3: Inhaltsverzeichnis
Luftfilter (alle 100 Arbeitsstunden) ..............10 TREIBSTOFFHAHN & TANKFILTER (alle 150 Arbeitsstunden) ......11 LAGERUNG FEHLERBEHEBUNG ENTSORGUNG ERSATZTEILBESTELLUNG KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY PRODUKTBEOBACHTUNG Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 3... -
Seite 4: Technische Daten
Leistung 4,2kW AC Spannung 230V / 50Hz AC Leistung Generator 4000 W max. Leistung 4200 W Drehzahl 3000 U/min max. Laufzeit 8,2 h Steckdosen 2x 230V; 1x400V Schall-Leistungspegel L 96db(A) Gewicht 72kg Verpackungsmaße 690x520x580mm Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 4... -
Seite 5: Sicherheit
Halten Sie daher brennbares Material vom Stromerzeuger fern! Verbauen Sie den Stromerzeuger nie in einer bestehenden Struktur! Stellen Sie den Stromerzeuger mindestens 1m von Gebäuden usw. entfernt auf! Ergreifen Sie geeignete Maßnahmen zum Schutz Ihres Gehörs! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 5... -
Seite 6: Inbetriebnahme
Ziehen Sie den Ölmessstab heraus, reinigen sie Ihn und führen Sie ihn wieder ein. Lesen Sie den Ölstand ab. Bei zu niedrigem Ölstand ist Öl nachzufüllen. Füllen Sie Öl bis zur Unterkante des Einfüllstutzens nach. Zu guter Letzt Verschluss wieder auf den Öleinfüllstutzen schrauben. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 6... -
Seite 7: Tanken
Schnappverschluss lösen, Abdeckung des Luftfilters abnehmen. • Luftfilter herausnehmen • In Reinigungslösung waschen • Auswringen • Mit Motoröl voll saugen lassen • Überschüssiges Motoröl auswringen • Luftfilter wieder einsetzen • Abdeckung wieder aufsetzen • Schnappverschluss fixieren Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 7... -
Seite 8: Erdung
Elektriker zu überprüfen. Schaltplan siehe Anhang. Genaue Erdungsvorschriften von tragbaren Stromgeneratoren hängen von der Judi- katur des Landes ab, in dem der Stromerzeuger in Betrieb genommen wird. Bitte hal- ten Sie diese genau ein. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 8... -
Seite 9: Bedienung
Bevor Sie die Maschine ausschalten, sollten Sie alle elektroni- schen Apparate vom Stromerzeuger trennen. Schalten Sie den Stromerzeuger aus, indem Sie den Schalter in die Posi- tion STOP bringen. Bringen Sie den Treibstoffzufuhrschalter in die Position „OFF“ Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 9... -
Seite 10: Wartung
2. Reinigen Sie ihn in einer Lösung, auswringen. 3. Tropfen Sie Motoröl auf den Luftfilter 4. Überflüssiges Motoröl entfernen Sie aus dem Luft- filter, indem Sie ihn auswringen. ACHTUNG: MASCHINE NIE OHNE LUFTFILTER BZW. MIT NICHT GEWARTETEM LUFTFILTER BETREIBEN Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 10... -
Seite 11: Treibstoffhahn & Tankfilter (Alle 150 Arbeitsstunden)
Der Motor Treibstoffstand? Nachfüllen springt nicht an Motorschalter auf ON? auf ON Zündkerzenkontakt auf Kerze? Auf richtigen Sitz prüfen Zündkerze funktionstüchtig? Siehe Wartung Luftfilter verstopft? Siehe Wartung Treibstoffhahn verstopft? Siehe Wartung Motor defekt? Fachhandel kontaktieren Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 11... -
Seite 12: Entsorgung
KONFORMITÄTSERKLÄRUNG 8 ENTSORGUNG Entsorgen Sie Ihre ZI-STE6000 nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Eine nicht fachgerechte Entsorgung kann zu Verunreinigun- gen des Bodens, des Grundwassers führen durch Bodenver- sickerung von gefährlichen und schädlichen Substanzen, und so schlussendlich durch verunreinigtes Wasser in Ihre Nah- rungsversorgung gelangen und Ihre Gesundheit gefährden. -
Seite 13: Konformitätserklärung/Certificate Of Conformity
AUSTRIA GmbH AT-4710 Grieskirchen, Gewerbepark Schlüsslberg 8 Tel.: +43/72480/61116-701; Fax.: +43/7248/61116-721 www.zipper-maschinen.at office@zipper-maschinen.at Bezeichnung/Name Zipper Stromerzeuger / ZIPPER gasoline generator Typ/Model ZI-STE6000 (AG-HA 6500) EG-Richtlinien/EC-Directives • 89/336/EEC: Richtlinie für elektromagnetische Verträglichkeit / Directive for Electromagnetic Compatibility Berichtsnummern/Test Report Numbers • 70888402005 Registrierungsnummern/Registration Numbers •... -
Seite 14: Produktbeobachtung
Wir bitten Sie, derartige Beobachtungen zu notieren und per Fax oder E-Mail an uns zu senden: Z.I.P.P.ER MASCHINEN GmbH A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8 Tel 0043 7248 61116 - 700 Fax 0043 7248 61116 – 720 office@zipper-maschinen.at Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 14...
