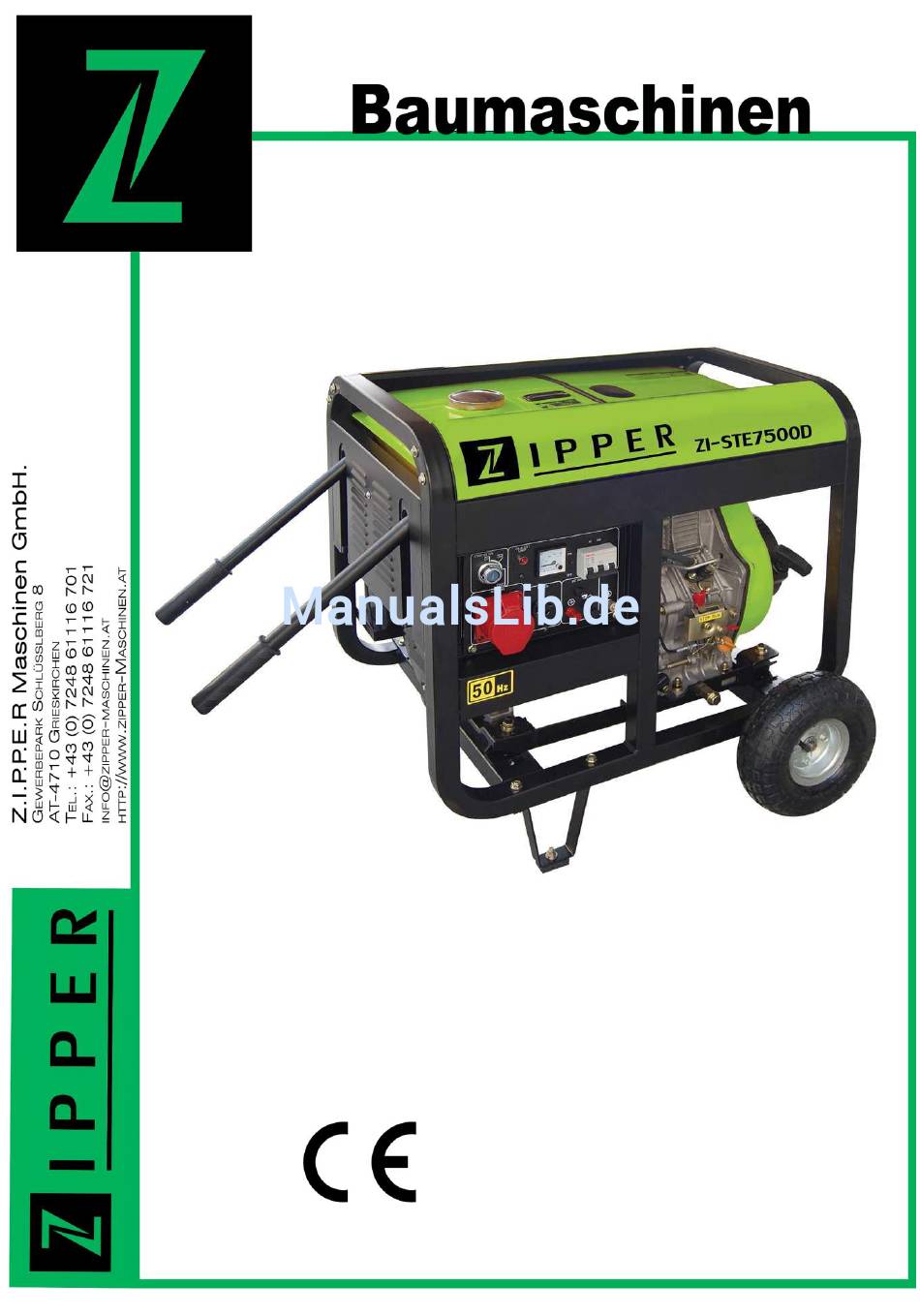

- Seite 1 Bedienungsanleitung Stromerzeuger ZI-STE7500D EAN-Code: 912003923842 5 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten! Stand: 2010 – Revision 01 - DEUTSCH...
- Seite 2 Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Z.I.P.P.E.R Stromerzeuger ZI-STE7500D. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte...
-
Seite 3: Inhaltsverzeichnis
6.2 TREIBSTOFFHAHN & TANKFILTER & TANK (alle 150 Arbeitsstunden) ....18 7 LAGERUNG ..................18 8 FEHLERBEHEBUNG ................19 9 ENTSORGUNG ..................19 8 ERSATZTEILBESTELLUNG ..............20 10 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY ...21 11 PRODUKTBEOBACHTUNG ..............22 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 3 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 4: Technische Daten
Generatordauerleistung 400V 6,0 kVA max. Leistung 400V 7,0 kVA Generatordauerleistung 230V 2,0 kVA max. Leistung 230V 2,3 kVA Schall-Leistungspegel L 103 dB(A) Abmessungen 740x510x650mm Gewicht (netto/brutto) 100 / 105kg Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 4 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 5: Maschinenkomponenten
2 MASCHINENKOMPONENTEN Zündschloss 12V Anschluss Öl-Warnlampe Erdungsanschluss Voltmeter Ölablassschraube Schutz Öleinfüllschraube Tankdeckel Treibstoffhahn Tankanzeige Gashebel 400V Steckdose Seilzug 230V Steckdose 3 SICHERHEIT Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 5 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... - Seite 6 Stromerzeuger fern! Verbauen Sie den Stromerzeuger nie in einer bestehenden Struktur! Stellen Sie den Stromerzeuger mindestens 1m von Gebäuden usw. entfernt auf! Ergreifen Sie geeignete Maßnahmen zum Schutz Ihres Gehörs! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 6 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260...
-
Seite 7: Inbetriebnahme
Füllen Sie Öl bis zur Unterkante des Einfüllstutzens nach. Zu guter Letzt Verschluss wieder auf den Öleinfüllstutzen schrauben. Tanken Tanken immer nur mit eingesetztem Filter! Tanken Sie max. bis zum Filter. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 7 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 8: Luftfilter
Sie sich ein Erdungskabel mit ausreichend Querschnitt vom Elektrofachhan- del. Genaue Erdungsvorschriften tragbaren Stromgeneratoren hän- gen von der Judikatur des Landes ab, in dem der Stromerzeuger in Betrieb genommen wird. Bitte hal- ten Sie diese genau ein. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 8 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 9: Bedienung
Nach den 5 Minuten kann der Stromerzeuger normal betrieben werden. Folgende Prüfungen sollten Sie während der ersten 5 Minuten durchführen: Klingt der Stormerzeuger abnormal oder vibiriert er stark? Sind die Auspuffgase weiß oder schwarz? Leuchtet die Öl-Warnlampe auf? Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 9 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 10: Motorstart Mit Seilzug
Motorstart mit Seilzug Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 10 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... - Seite 11 Lassen Sie den Zündschlüssel aus, sobald der Motor angesprungen ist. Wenn der Motor nicht sofort anspringt, unterbrechen Sie den Startvor- gang nach max. 10 Sekunden Warten sie zumindest eine halbe Minute bis zum zweiten Startvorgang. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 11 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260...
-
Seite 12: Ausschalten
Stromerzeugers durch den Apparat überfordert wurde. Häufigste Ursache für abnormales Verhalten ist Überlastung des Stromer- zeugers durch zu hohen Anlaufstrombedarf des Stromverbrauchers! Erkundigen Sie sich beim Hersteller des Stromverbrauchers nach dem Anlaufstrombedarf des Gerätes Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 12 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... - Seite 13 1,5-2 fach höheren Anlaufstrombedarf. Stecken Sie die Apparate an die AC Steckdose an. Beim Betrieb von mehreren Stromverbrauchern sollten Sie zuerst den Verbraucher mit dem höheren An- laufstrombedarf anschließen! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 13 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260...
-
Seite 14: Wartung
Schrau- Ölwechsel *(1. Wechsel) Luftfilter reini- Dieselfilter rei- nigen Einspritzdüsen prüfen Dieselleitung prüfen Einlass- Aus- lassventile prü- Einlass- Aus- lassventile ein- stellen Kolbenring wechseln Batterie prüfen Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 14 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 15: Luftfilter (Alle 50 Arbeitsstunden)
Sie bitte folgende Anwei- sungen: Motorschalter auf OFF Gesamten Treibstoff aus Tank, Treibstoffhahn sowie Vergaser entfernen. Stromerzeuger an einem trockenen, gut gelüfteten Ort lagern, abdecken. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 15 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260... -
Seite 16: Fehlerbehebung
Einspritzdüse verstopft? Servicestelle Treibstoffleitung verstopft? Reinigen 9 ENTSORGUNG Entsorgen Sie Ihre ZI-STE7500D nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Eine nicht fachgerechte Entsorgung kann zu Verunreinigun- gen des Bodens, des Grundwassers führen durch Bodenver- sickerung von gefährlichen und schädlichen Substanzen, und... -
Seite 17: Ersatzteilbestellung
Ausgenommen sind handelsüblich erhältliche genormte Verschleißteile. Daher gilt: Beim Tausch von Komponenten/Teilen nur Originaler- satzteile verwenden. Fordern Sie bei Bedarf die Ersatzteilliste & - zeichnung bei Ihrem ZIPPER Kundendienst an. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Doku- mentation. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at... -
Seite 18: Konformitätserklärung/Certificate Of Conformity
Tel.: +43 7248 61116-700; Fax.: +43 7248 61116-720 www.zipper-maschinen.at info@zipper-maschinen.at Bezeichnung/Name Stromerzeuger / power generator Typ/Model ZI-STE7500D EG-Richtlinien/EC-Directives 98/37/EC MD 73/23/EEC LVD Angewandte Normen / applicable norms EN 12601:2001, EN 60204-1:1997 Hiermit erklären wir, dass die oben genannte Maschine den Anforderungen der angeführten EG-Richtlinien entspricht. -
Seite 19: Produktbeobachtung
Fax oder E-Mail an uns zu senden: Z.I.P.P.ER MASCHINEN GmbH A-4707 Schlüsslberg, Gewerbepark 8 Tel 0043 7248 61116 - 700 Fax 0043 7248 61116 – 720 info@zipper-maschinen.at Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 19 Bedienungsanleitung Oszillierende Kantenschleifmaschine KOS 2260...
