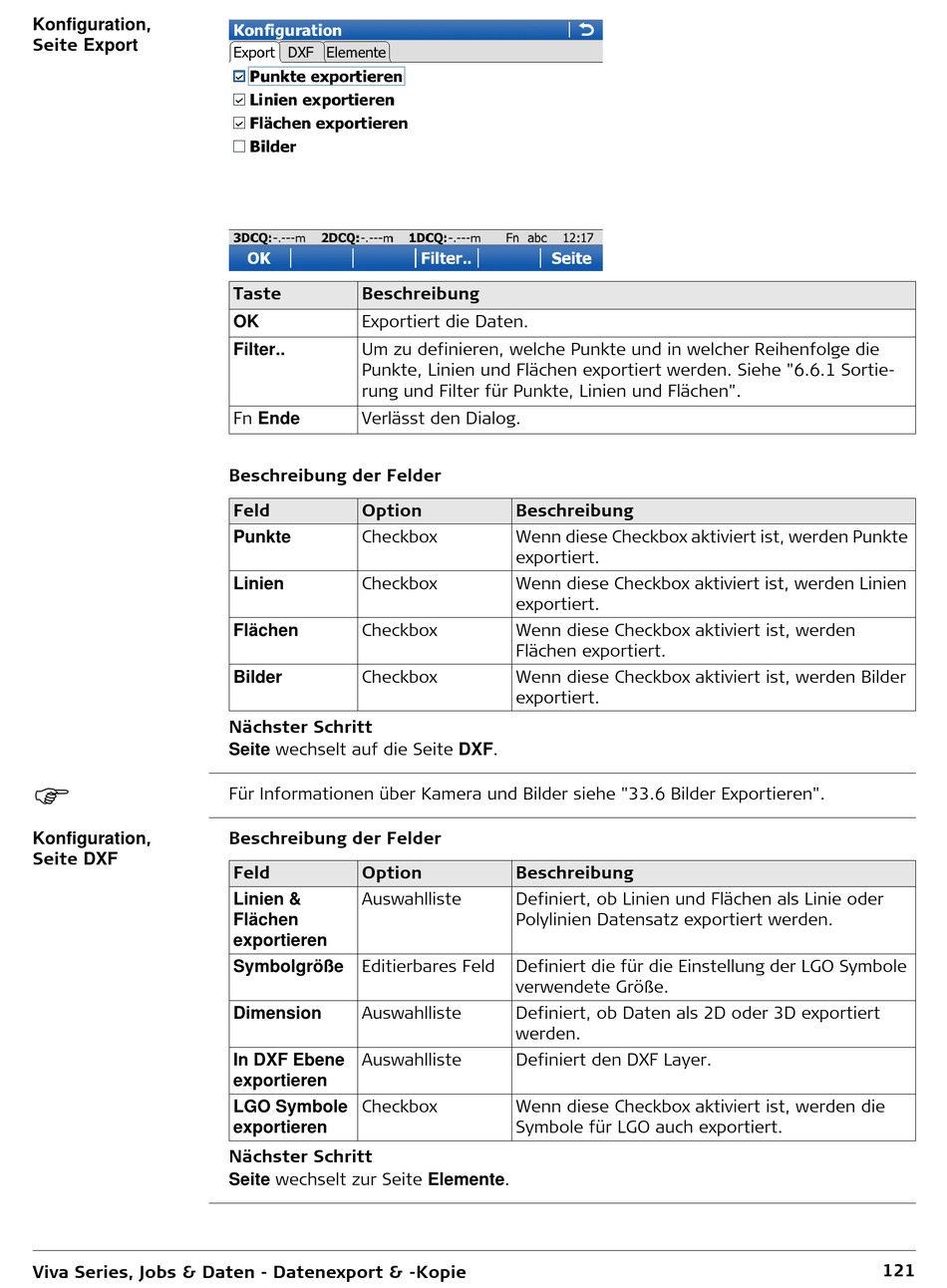

Konfiguration,
Seite Export
Konfiguration,
Seite DXF
Viva Series, Jobs & Daten - Datenexport & -Kopie
Taste
Beschreibung
Exportiert die Daten.
OK
Filter..
Um zu definieren, welche Punkte und in welcher Reihenfolge die
Punkte, Linien und Flächen exportiert werden. Siehe "6.6.1 Sortie-
rung und Filter für Punkte, Linien und Flächen".
Fn Ende
Verlässt den Dialog.
Beschreibung der Felder
Feld
Option
Punkte
Checkbox
Checkbox
Linien
Checkbox
Flächen
Checkbox
Bilder
Nächster Schritt
Seite wechselt auf die Seite DXF.
Für Informationen über Kamera und Bilder siehe "33.6 Bilder Exportieren".
Beschreibung der Felder
Feld
Option
Linien &
Auswahlliste
Flächen
exportieren
Symbolgröße Editierbares Feld
Auswahlliste
Dimension
Auswahlliste
In DXF Ebene
exportieren
Checkbox
LGO Symbole
exportieren
Nächster Schritt
Seite wechselt zur Seite Elemente.
Beschreibung
Wenn diese Checkbox aktiviert ist, werden Punkte
exportiert.
Wenn diese Checkbox aktiviert ist, werden Linien
exportiert.
Wenn diese Checkbox aktiviert ist, werden
Flächen exportiert.
Wenn diese Checkbox aktiviert ist, werden Bilder
exportiert.
Beschreibung
Definiert, ob Linien und Flächen als Linie oder
Polylinien Datensatz exportiert werden.
Definiert die für die Einstellung der LGO Symbole
verwendete Größe.
Definiert, ob Daten als 2D oder 3D exportiert
werden.
Definiert den DXF Layer.
Wenn diese Checkbox aktiviert ist, werden die
Symbole für LGO auch exportiert.
121
