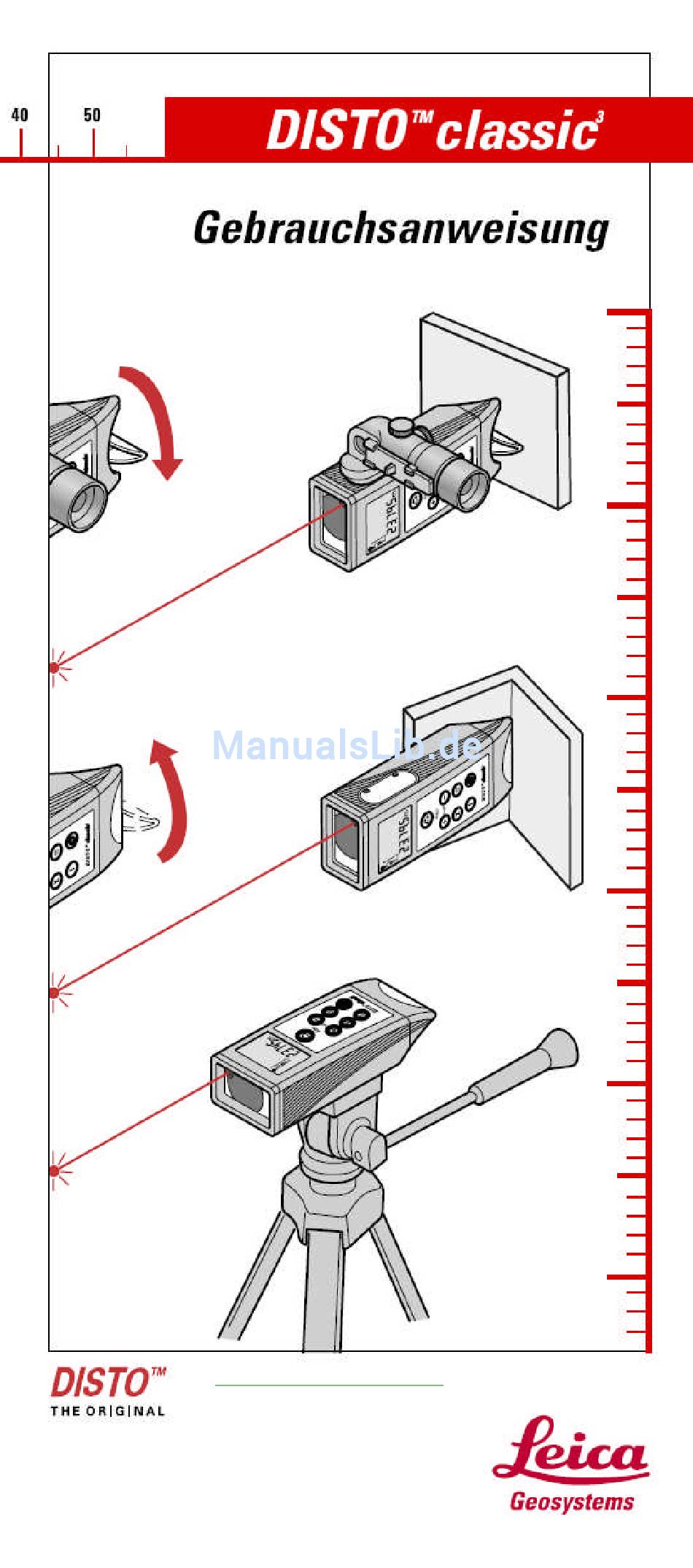

Leica DISTO classic Gebrauchsanweisung
Verwandte Anleitungen für Leica DISTO classic
Inhaltszusammenfassung für Leica DISTO classic
- Seite 1 ERBERT REITEL Feinmechanische Werkstätten Vertrieb und fachmännische Reparatur von Vermessungsinstrumenten Fabrikation von Sonderzubehör Taunusstraße 30 53119 Bonn Germany Tel. +49 (0) 2 28 65 47 60 Fax +49 (0) 2 28 69 74 93 www.kreitel-vermessungsgeraete.de info@kreitel-vermessungsgeraete.de...
- Seite 2 Herzlichen Glückwunsch zum Kauf Ihres DISTO. Diese Gebrauchsanweisung enthält, neben den Hinweisen zur Verwendung auch wichtige Sicherheitshinweise (siehe Kapitel "Sicherheitshinweise"). www.kreitel-vermessungsgeraete.de Lesen Sie die Gebrauchsanweisung vor der Inbetriebnahme des Produkts sorgfältig durch. Die Typenbezeichnung Ihres Produktes ist auf der Rückseite angebracht. Die Serie Nr. befindet sich im Batteriefach.
- Seite 3 Die in dieser Gebrauchsanweisung verwendeten Symbole haben folgende Bedeutung: GEFAHR: Unmittelbare Gebrauchsgefahr, die zwingend schwere Personenschä- den oder den Tod zur Folge hat. WARNUNG: Gebrauchsgefahr oder sachwidrige www.kreitel-vermessungsgeraete.de Verwendung, die schwere Personenschäden oder den Tod bewirken kann. VORSICHT: Gebrauchsgefahr oder sachwidrige Verwendung, die nur geringe Personenschäden, aber wesentli- che Sach-, Vermögens- oder...
- Seite 4 Kurzes Drücken einer Taste (Drücken/Entlasten!) Gleichzeitiges Drücken von zwei Tasten "Doppelklick" (kurz hintereinander die gleiche Taste) Bestimmte Zeit drücken www.kreitel-vermessungsgeraete.de Anzeige, z.B. "Set"...
- Seite 5 Gerät öffnen ..........8 Batterien einsetzen ........ 10 Anzeige (Display ) ........12 Tastatur ........... 13 Einschalt- und Messtaste ....14 Messen ..........14 Dauermessung (Tracking) ....15 Laser-Dauerbetrieb ......15 Plus-/Minustaste ......... 16 Schnellabschaltung ......16 Im Rollmode ........16 Teilhöhen, Teilstrecken .......
- Seite 6 Funktionen .......... 27 Letzte Messwerte aufrufen (Stack) ..27 Konstante speichern (Fnc 1) ....28 Wiederaufruf der Konstante ....28 Dauermessung (Tracking) Maximum (Fnc 2) ....... 29 Dauermessung (Tracking) Minimum (Fnc 3) ........ 30 Pythagoras, Höhenmessung (Fnc 4) .. 31 Benutzerinformationen ......
- Seite 7 Sicherheitshinweise ....... 41 Verwendungszweck ......41 Bestimmungsgemässe Verwendung .. 41 Sachwidrige Verwendung ....41 Einsatzgrenzen ........42 Verantwortungsbereiche ....43 Gebrauchsgefahren ......44 Laserklassifizierung ......47 Beschilderung ........48 DISTO mit Fernrohrsucher ....50 Elektromagnetische Verträglichkeit (EMV) ......51 FCC-Hinweis (gültig in USA) ..... 52 www.kreitel-vermessungsgeraete.de Pflege und Lagerung ......
- Seite 8 1. Legen Sie DISTO wie abgebildet auf die Bedienungsanleitung. www.kreitel-vermessungsgeraete.de 2. Nehmen Sie eine grosse Münze zwischen beide Daumen.
- Seite 9 3. Drücken Sie an der letzten Riefelung schräg nach unten. 4. Durch den gleichzeitigen Druck www.kreitel-vermessungsgeraete.de nach schräg unten und vorne lässt sich das Batteriefach leicht öffnen.
- Seite 10 5. Anschlagende wegschwenken. 6. Batterien heraunehmen und durch neue ersetzen. www.kreitel-vermessungsgeraete.de Bei zu niedriger Batteriespannung erscheint auf der Anzeige das Batteriesymbol. Neue Batterien einsetzen. Immer kompletten Batteriesatz austauschen! - alte und neue Batterien nicht mischen. - keine Batterien verschiedener Hersteller oder unterschiedli- chen Typs verwenden.
- Seite 11 Batterien polrichtig einsetzen. 7. Anschlagende wie dargestellt ansetzen. www.kreitel-vermessungsgeraete.de 8. Sorgfältig einschwenken und auf Einrasten achten. Schlagen Sie nicht absichtlich mit dem Endstück gegen ein festes Objekt - das Batteriefach würde gewaltsam geöffnet ! Um Strom zu sparen, schaltet sich der DISTO nach 90 Sekunden ohne Tastendruck automatisch aus.
- Seite 12 16 15 14 13 12 11 10 Laser "an" Messreferenz (hinten, vorne, Stativ) www.kreitel-vermessungsgeraete.de Gerät in Lieferzustand setzen Anzeige der Rechenoperationen Hauptanzeige (z.B. gemessene Distanz) Zeitsymbol für Selbstauslöser Einheiten (m / ft / ft in) Zusatzanzeige, (z.B. Fläche) Batterieanzeige Funktion Pythagoras Funktion Konstante Die letzten 20 Werte aufrufen Beep (ein/aus)
- Seite 13 www.kreitel-vermessungsgeraete.de Einschalt- und Messtaste Plus, Vor Multiplizieren Funktionen Menü, Normalmodus Ist-Gleich, Eingabe (Enter) Minus, Zurück...
- Seite 14 DISTO einschalten. Allgemein für alle Tasten: Drücken und anschliessend entlasten. (Grundfunktion) Laser einschalten, in der Anzeige erscheint blinkend das Symbol www.kreitel-vermessungsgeraete.de (automatische Abschaltung nach 30 sec Brenndauer). Ein zweiter Druck löst die Distanzmessung aus, in der Anzeige erscheint kurz "diSt".
- Seite 15 Ein zweiter, langer Druck (ca. 1 sec) löst die Dauermessung (Tracking) aus. In der Anzeige erscheint: "trc". Die Messungen werden in Bruchteilen von Sekunden wiederholt. Stop. Taste im Normalmodus solange www.kreitel-vermessungsgeraete.de drücken, bis das Symbol permanent erscheint und ein langer "Beep" ertönt. Mit jedem weiteren Druck wird eine Distanzmessung ausgelöst.
- Seite 16 Gleichzeitig drücken = Schnellabschaltung des DISTO Im Rollmode, im Speicher haben die Funktion eines Cursors. (siehe Seiten 20, 21) Messung + Messung = Summe, z.B. von Teilhöhen www.kreitel-vermessungsgeraete.de Messung Addition Messung = Summe Messung - Messung = Differenz Messung Subtraktion Messung = Differenz In gleicher Weise Kettenmasse.
- Seite 17 Messung x Messung = ist Fläche Messung Multiplikation Messung = Fläche Messung x Messung x Messung www.kreitel-vermessungsgeraete.de = ist Volumen Summen von Flächen In gleicher Weise sind Flächen/Volumen zusammenfassbar.
- Seite 18 einschalten gedrückt halten Auf der Anzeige erscheint " " und eine Zahl (= Verzögerung in Sekunden) So lange die Taste gedrückt wird, erhöht sich die Vorlaufzeit. Nach Loslassen der Taste erscheinen die verbleibenden Sekunden (z.B. 59, 58, 57,...) bis zur Messung. Die letzten 5 sec werden mit "Beep"...
- Seite 19 Liefert das Ergebnis aus Rechenvorgängen, wie Fläche,Volumen... Einstellungen werden bestätigt, wie die Funktion von "enter" bei einem PC. Gewählte Einstellung verwenden, bzw. mit aufgerufenem Wert weiterrechnen. kann auf einfache Art eine Verdoppelung des Messwertes, z.B. zur www.kreitel-vermessungsgeraete.de Ermitllung des Raumumfanges erzielt werden: Messen Messen...
- Seite 20 Die Einstellungstaste bringt den DISTO in den Normalmodus. Sie hat die gleiche Funktion wie "Clear" bei einem PC. Im Rollmode können die Geräteeinstellungen verändert werden. www.kreitel-vermessungsgeraete.de Messebene Offset Einheiten Zurückstellen Beep Gilt für alle Einstellungen im Rollmode: DISTO einschalten. 1x kurz drücken (Normalmodus).
- Seite 21 Ein zweites Mal drücken und solange gedrückt halten, bis erscheint und im Rollmode die Einstellungen durchlaufen. Bei der gewünschten Einstellung Taste loslassen. Ermöglichen das Wechseln zwischen den verschiedenen Anzeigen. Bestätigung einer getätigten Auswahl. kurz drücken: die getätigte www.kreitel-vermessungsgeraete.de Auswahl wird rückgängig gemacht und das Gerät springt zum Normalmodus.
- Seite 22 einschalten. 1x kurz drücken. ein zweites Mal drücken und solange gedrückt halten, bis erscheint. drücken, bis auf der Anzeige blinkend erscheint: gewünschte Messebene einstellen. bestätigen. www.kreitel-vermessungsgeraete.de Mögliche Einstellungen: hinten vorne Stativ Wir empfehlen Ihnen nach jeder Einstellung der Messebene, wieder auf die Messung ab Hinterkante umzustellen! Bitte machen Sie sich dies zur Regel !
- Seite 23 Sie können Masse mit Toleranzzuschlägen ermitteln! z.B. durch Verschieben der hinteren Messebene. einschalten. 1x kurz drücken. ein zweites Mal drücken und solange gedrückt halten, bis erscheint. drücken, bis auf der Anzeige blinkend erscheint: gewünschte Verschiebung der Messebene einstellen. www.kreitel-vermessungsgeraete.de Ein Schnelldurchlauf erfolgt durch gedrückt Halten der Taste oder (Schnelleinstellung).
- Seite 24 Nach Einstellen, Umstellung unbedingt Kontrollmessung durchführen. Bitte machen Sie es sich zur Regel: Nach dem Abschluss der Rohmass-Messung den DISTO immer: - auf Verschiebung 0.000 und - Messung ab Hinterkante einzustellen. Löschen: ➜ www.kreitel-vermessungsgeraete.de ➜ einschalten. 1x kurz drücken. ein zweites Mal drücken und solange gedrückt halten, bis und die aktuelle Einheit (z.B.:...
- Seite 25 Einheit (Meter), (Fuss) oder (Fuss Inch) anwählen. bestätigen. einschalten. 1x kurz drücken. www.kreitel-vermessungsgeraete.de ein zweites Mal drücken und solange gedrückt halten, bis erscheint. drücken, bis auf der Anzeige blinkend erscheint. Ein ( ) / Aus ( ) anwählen. bestätigen.
- Seite 26 einschalten. 1x kurz drücken. ein zweites Mal drücken und solange gedrückt halten, bis erscheint. drücken, permanent und blinkend angezeigt. Stack wird gelöscht oder mit: www.kreitel-vermessungsgeraete.de Stack und Konstante angezeigt löscht beides oder mit: alle Einstellungen aktivieren und mit auf: - Messebene hinten (Regeleinstellung), - Offset, - Beep...
- Seite 27 Abwarten bis Display 0 zeigt ! Erst dann abschalten. DISTO einschalten. Gerät immer in Normalmodus setzen. Zwei mal kurz drücken. Auf der Anzeige erscheint der zuletzt gespeicherte Wert und das Symbol www.kreitel-vermessungsgeraete.de Die zurückliegenden (älteren) Werte (max. 19 !) können ausgewählt werden.
- Seite 28 Gewünschten Wert (z.B. Raumhöhe, Fläche, Volumen) messen. Drücken, bis auf der Anzeige erscheint. Bestätigen, blinkt. ) Wert anpassen. Konstante speichern. www.kreitel-vermessungsgeraete.de DISTO einschalten. Gerät in Normalmodus setzen. Kurz drücken, auf der Anzeige erscheint und die Konstante (z.B. Bestätigen, Wert steht zur Weiterverwendung (z.B.
- Seite 29 Maximalmass feststellen, z.B. um ein Diagonalmass (Raum) zu ermitteln. DISTO einschalten. Gerät in Normalmodus setzen. www.kreitel-vermessungsgeraete.de Solange drücken, bis auf der Anzeige erscheint. Funktion bestätigen. Laser ist ein. Mit DISTO einen Punkt links von der Ecke anzielen. Die Dauermessung aktivieren. DISTO langsam nach rechts über die Ecke hinweg schwenken.
- Seite 30 Minimalmass, z.B. Zielpunkt Deckenhöhe feststellen, ohne genau rechtwinkelig ausrichten zu müssen (beide Achsen). DISTO einschalten. Gerät in Normalmodus setzen. Drücken, bis auf der Anzeige www.kreitel-vermessungsgeraete.de erscheint. Funktion bestätigen. Mit DISTO Zielpunkt ungefähr anzielen. Die Dauermessung aktivieren. DISTO grosszügig um den Zielpunkt schwenken.
- Seite 31 Zum Abschätzen von Gebäudehöhen. Sehr vorteilhaft die Messung aus dem Stand (kein www.kreitel-vermessungsgeraete.de Bücken), wenn die Höhe mit drei Strecken bestimmt wird. Alle drei (zwei) Punkte müssen in der senkrechten Wandebene liegen. Angeführte Reihenfolge bitte einhalten: DISTO einschalten. 1x kurz drücken (Normalmodus). Drücken, bis auf der Anzeige erscheint.
- Seite 32 Messung auslösen; nicht abschwenken ! Wert übernehmen in der Anzeige erscheint "2 ---". DISTO ungefähr horizontal stellen. Lang drücken, eine Dauer- messung Minimum wird eingeleitet. DISTO grosszügig um den idealen Messpunkt schwenken. Kurz drücken, Dauermessung wird gestoppt. www.kreitel-vermessungsgeraete.de Wert übernehmen in der Anzeige erscheint "3 ---".
- Seite 33 Oder: Dritten Punkt anzielen. Messung auslösen. Funktion beenden, die Höhe, Breite aus drei Messungen (Pythagoras) wird angezeigt. Bei kurzen Zielweiten, guter rückseitiger Anlage genügt die mechanische Ausrichtung. Nach "2 ---" DISTO ungefähr horizontal stellen. www.kreitel-vermessungsgeraete.de Beste Ergebnisse erzielen Sie, wenn der DISTO um einen festen Punkt gedreht wird (Hinterkante, Gewindeposition) und dabei die Achse des Laserstrahls durch...
- Seite 34 Bei Tageslicht (aussen) immer mit einem Lasersucher arbeiten. Ziel ev. abschatten. Erhöhte Reichweite: Bei Nacht, in der Dämmerung und schattierter Zielfläche. Reduzierte Reichweite: Bei matten grünen, blauen Oberflächen verkürzt sich die Reichweite des DISTO (auch bei Pflanzen und Bäumen) www.kreitel-vermessungsgeraete.de Auf rauhen Oberflächen (z.B.
- Seite 35 Aus optischen und Sicherheitsgründen nicht gegen farblose Flüssigkeit (wie Wasser) oder Glas (unverstaubt) messen. Bei neuartigen Materialien, Flüssigkeiten eine Probemessung ausführen. 1.Beim Anzielen unter einem Winkel, wird der Laserstrahl gespiegelt. Der DISTO kann ein zu schwaches Signal erhalten (Meldung 255). www.kreitel-vermessungsgeraete.de 2.Beim Anzielen unter einem rechten Winkel kann der DISTO ein zu starkes Signal...
- Seite 36 Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet, nicht einsetzbar in aggressiver oder explosiver Umgebung. Ein zeitlich begrenzter Einsatz bei Regen ist zulässig. Bitte konsultieren Sie unsere Sicherheitshinweise. www.kreitel-vermessungsgeraete.de (ca. 20 - 40 m): Zieltafel aus Karton etc. und mit 4 Zieltafeln 563 875 bekleben;...
- Seite 37 Können mit dem Laser gemessen werden: Voraussetzung: Der Laserpunkt hat auf der Zieloberfläche Platz. Sucher aufsetzen und Rastung durch www.kreitel-vermessungsgeraete.de seitlichen Druck kontrollieren. Fernrohrsucher einstellen gedrückt halten, Laser konstant ein Im Innenraum, 5 m, 10 m oder 30m von einer Wand aufstellen. Strichkreuz, Laserpunkt durch langsames Drehen des Okulars scharf stellen.
- Seite 38 Mit den beiden Schrauben (Seite, Höhe) den Laserpunkt einstellen. Beispiel: Sie stehen genau 5 m vor einer Wand (ca. ± 0.5 m). Stellen Sie den Laserpunkt mittig, genau neben die Bezeichnung 5 m. Im Freien von Zeit zu Zeit die Justierung überprüfen.
- Seite 39 - sichert vor einem Sturz - vermeidet Gefährdung von Personen Am Befestigungsgewinde (1/4“) anschrauben. Schlaufe einstellen: - DISTO rutscht nicht vom Handgelenk - Schlaufe muss nicht jedesmal verstellt werden. Am Handschlaufenclip einhaken, in weitem Bereich verstellbar. www.kreitel-vermessungsgeraete.de Grosse, schwarze Tragetasche als Schlag-und Staubschutz.
- Seite 40 Seite mit der speziellen Reflektionsschicht. bis über 100m Grössere Zielfläche aus mehreren Tafeln zusammensetzbar. Für optimalen Schutz. Tragbar am Gürtel. (Für Nachbestellung). www.kreitel-vermessungsgeraete.de Wird laufend erweitert. Bitte fragen Sie Ihren Leica Geosystems-Fachhändler oder rufen Sie die aktuellen DISTO- Internetseiten unter www.disto.com auf.
- Seite 41 - Öffnen des Produktes mit Werkzeugen (Schraubenzieher etc.), sofern nicht ausdrücklich für bestimmte Fälle erlaubt - Durchführung von Umbauten oder Veränderun- gen am Produkt - Inbetriebnahme nach Entwendung - Verwendung von Zubehör anderer Hersteller, das von Leica Geosystems nicht ausdrücklich genehmigt ist...
- Seite 42 - Bewusstes oder leichtsinniges Hantieren auf Gerüsten, beim Besteigen von Leitern, beim Messen in der Nähe laufender Maschinen oder offener Maschinenelemente oder Anlagen - Direktes Zielen in die Sonne - Absichtliche Blendung Dritter; auch bei Dunkelheit WARNUNG: Möglichkeit einer Verletzung, einer Fehlfunktion und Entstehung von Sachschaden bei sachwidriger Verwendung.
-
Seite 43: Verantwortungsbereich Des Herstellers Von Fremdzubehör
Betriebssicherheit der Ausrüstung. Für den Betreiber gelten folgende Pflichten: - Er versteht die Schutzinformationen auf dem Produkt und die Instruktionen in der Gebrauchs- anweisung. - Er kennt die ortsüblichen, betrieblichen Unfallverhütungsvorschriften. - Er benachrichtigt Leica Geosystems, sobald an der Ausrüstung Sicherheitsmängel auftreten. -
Seite 44: Wichtige Gebrauchsgefahren
Wichtige Gebrauchsgefahren WARNUNG: Fehlende oder unvollständige Instruktion können zu Fehlbedienung oder sachwidriger Verwendung führen. Dabei können Unfälle mit schweren Personen-, Sach-, Vermögens- und Umweltschäden entstehen. Gegenmassnahmen: Alle Benutzer befolgen die Sicherheitshinweise des Herstellers und Weisungen des Betreibers. VORSICHT: Vorsicht vor fehlerhaften Messungen beim Verwenden eines defekten www.kreitel-vermessungsgeraete.de Produkts, nach einem Sturz oder... - Seite 45 WARNUNG: Ungenügende Absicherung bzw. Markierung Ihres Messstandortes kann zu gefährlichen Situationen im Strassenverkehr, Baustellen, Industrieanlagen, ... führen. Gegenmassnahmen: Achten Sie immer auf ausreichende Absicherung Ihres Messstandortes. Beachten sie die länderspezifischen gesetzlichen Unfallverhütungs- vorschriften und Strassenverkehrsverordnungen. VORSICHT: Beim Versand bzw. bei der Entsorgung von nicht entladenen Batterien kann bei unsachgemässen, mechan.
- Seite 46 WARNUNG: Bei unsachgemässem Entsorgen der Ausrüstung können folgende Ereignisse eintreten: Beim Verbrennen von Kunststoffteilen entstehen giftige Abgase, an denen Personen erkranken können. Batterien können explodieren und dabei Vergiftungen, Verbrennungen, Verätzungen oder Umweltverschmut- zung verursachen, wenn sie beschädigt oder stark erwärmt werden. Bei leichtfertigem Entsorgen ermöglichen Sie unberechtigten Personen, die Ausrüstung sachwidrig...
- Seite 47 Der DISTO erzeugt einen sichtbaren Laserstrahl, der auf der Gerätevorderseite austritt. Das Produkt entspricht der Laserklasse 2 gemäss: - IEC825-1 : 1993 "Sicherheit von Laser- Einrichtungen" - EN60825-1 : 1994 "Sicherheit von Laser- Einrichtungen" Das Produkt entspricht der Laserklasse II gemäss: - FDA 21CFR Ch.I §1040 : 1988 (US Department of Health and Human Service, Code of Federal Regulations)
- Seite 48 Ma x . e mi t t e d Po we r : 0 . 9 5 mW c . w. Maximum radiant power: 0.95mW E mi t t e d Wa v e l e n g h t : 6 2 0 - 6 9 0 n m Emitted Wavelength : 620-690nm...
- Seite 49 www.kreitel-vermessungsgeraete.de...
- Seite 50 * Messunsicherheit: ±5% Max. Strahlungsleistung pro Impuls: 8 mW VORSICHT: Lassen Sie die Produkte nur von einer von Leica Geosystems autorisierten Servicewerkstätte reparieren. www.kreitel-vermessungsgeraete.de WARNUNG: Der direkte Blick mit dem Fernrohrsucher in den reflektierten Laserstrahl des DISTO ist für die Augen gefährlich, wenn auf Flächen gezielt wird, die wie ein...
- Seite 51 Möglichkeit einer Störung anderer Geräte durch elektromagnetische Strahlung. Obwohl der DISTO die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Leica Geosystems die Möglichkeit einer Störung www.kreitel-vermessungsgeraete.de anderer Geräte nicht ganz ausschliessen. VORSICHT: Möglichkeit einer Toleranzüberschreitung von Messungen bei Störungen durch elektromagnetische Strahlung.
- Seite 52 WARNUNG: Dieses Gerät hat in Tests die Grenzwerte eingehalten, die in Abschnitt 15 der FCC- Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. Diese Grenzwerte sehen für die Installation in Wohngebieten einen ausreichenden Schutz vor störenden Abstrahlungen vor. Geräte dieser Art erzeugen und verwenden Hochfrequenzen und können diese auch ausstrahlen.
- Seite 53 WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von Leica Geosystems erlaubt wurden, kann das Recht des Anwenders einschränken, das Gerät in Betrieb zu nehmen. Produkt-Beschriftung: This device complies with part 15 of the FCC Rules. Operation is subject to the following two...
- Seite 54 Reinigen und Trocknen - Staub von Linsen wegblasen - Glas nicht mit den Fingern berühren - nur mit sauberen und weichen Lappen reinigen; wenn nötig mit reinem Alkohol etwas befeuchten Keine anderen Flüssigkeiten verwenden, da diese die Kunststoffteile angreifen können. Waschen Sie Beton -, Kalkspritzer so rasch wie möglich mit Wasser (feuchtes Tuch oder Schwamm) ab.
- Seite 55 Instrument und die Optik. Zur Abhilfe DISTO isolierend umhüllen (Handtuch) und langsam an die Aussenbedingungen anpassen - ähnlich wie Fotoaparat oder Videokamera. Das Leica Geosystems-Holster bietet für DISTO einen guten Schutz. Auch gegen mechanische Einwirkung, nicht aber gegen Wasser oder Staub. www.kreitel-vermessungsgeraete.de...
- Seite 56 Meldung Ursache Abhilfe Falsche Eingabe Eingabe wiederholen Fehler in der Vorgang Berechnung wiederholen Temperatur zu hoch Gerät abkühlen über 50 °C (Messen) lassen Temperatur zu Gerät wärmen niedrig unter -10 °C (Messen) Empfangssignal Zieltafel benützen zu schwach, Mess- Messzeit > 10 sec. zeit zu gross, Distanz <...
- Seite 57 typ. max. Messgenauigkeit Kleinste Anzeigeeinheit 0.3m bis Reichweite über 100m** 0.5...ca.4s Messzeit 0.16...ca.1s sichtbar 635nm ∅ Laserpunkt In Entfernung Messen im Freien (Adaption für Sucher) Zweizeiliges Display Beleuchtung www.kreitel-vermessungsgeraete.de (Nachleuchtdisplay) Aus Ecken messen Konstante (Höhe) Dauermessung max. (Raumdiagonalen) Dauermessung min. (Raumdiagonalen Höhe, Breite (Pythagoras) (2,3 Messungen)
- Seite 58 *Die Messgenauigkeit ist entsprechend der ISO- Empfehlung ISO/R 1938-1971 mit einer statistischen Sicherheit von 95% angegeben (d.h. ± 2x Standardbabweichung, siehe Häufigkeits- schaubild unten. Die Messgenauigkeit (typisch) bezieht sich auf durchschnittliche Messbedingungen im spezifizierten Reichweiten- bereich. Sie gilt nicht für die Anwendungsfunktionen Fnc 2, 3, 4 und nicht im Tracking mode.
- Seite 59 Möglichkeit zur Berechnung der Standard- abweichung s: Wenn Sie einen Rechner mit statistischer Funktion haben, oder mit dem Programm Excel arbeiten, berechnen Sie den Mittelwert und die Standardabweichung s direkt aus den 10 www.kreitel-vermessungsgeraete.de Messwerten. Es gilt die Formel für die Standard- abweichung s: n ...
- Seite 60 Sucherfernrohr www.kreitel-vermessungsgeraete.de Laserpunkt Marke zum Einstellen des Fernrohrsuchers. Siehe Seite 36, 37 Bitte kopieren Sie obige Einstellhilfe 1:1.
- Seite 61 Messmittelüberwachung für DISTO - Anwender, die nach ISO 900... zertifiziert sind: Sie können die im Rahmen der ISO 900... geforderte Messmittelüberwachung des Längenmessmittels DISTO selbst vornehmen. Hierzu wählen Sie eine auf Dauer unveränderliche und bequem zugängliche Messstrecke bekannter Länge von ca. 1 bis 10 m (Fensteröffnung, Raumbreite) und führen 10 Messungen durch.
- Seite 62 Ihr DISTO erfüllt die spezifizierte Genauigkeit, wenn die Standardabweichung kleiner oder gleich des typ. angegebenen Wertes bleibt. Ein auf der Prüfdistanz kontrollierter DISTO arbeitet mit den in der Anleitung angegebenen Genauigkei- ten im ganzen angegebenen Längen- und Temperaturbereich. Beachten Sie bitte die technischen Daten der Gebrauchsanweisung, sowie die Erläuterung zur Messgenauigkeit (Seite 59).
- Seite 63 Mehr Informationen über unser TQM Programm erhalten Sie bei Ihrem lokalen Leica Geosystems Vertreter. Händlerstempel...
- Seite 64 Germany Tel. +49 (0) 2 28 65 47 60 Fax +49 (0) 2 28 69 74 93 www.kreitel-vermessungsgeraete.de info@kreitel-vermessungsgeraete.de Leica Geosystems AG CH-9435 Heerbrugg (Switzerland) www.leica-geosystems.com 712789-0.0.1de Gedruckt in der Schweiz - Copyright by Leica Geosystems AG, Heerbrugg, Schweiz 2000...
