10
Mittels des OUTPUT LEVEL-Reglers bestimmen Sie die Lautstärke jeder individuellen Endstufe. Er
regelt gleichzeitig den linken und den rechten Kanal.
11
Die 4-stellige OUTPUT LEVEL-Anzeige informiert Sie über den Ausgangspegel jedes einzelnen Kanals
und stellt diesen im Bereich von -24 bis +12 dBu dar. Bei Aufleuchten der Clip-LED verringern Sie bitte
die Verstärkung des jeweiligen Kanals, da es sonst zu Übersteuerungen kommt.
4.2 Die rückseitigen Bedienelemente

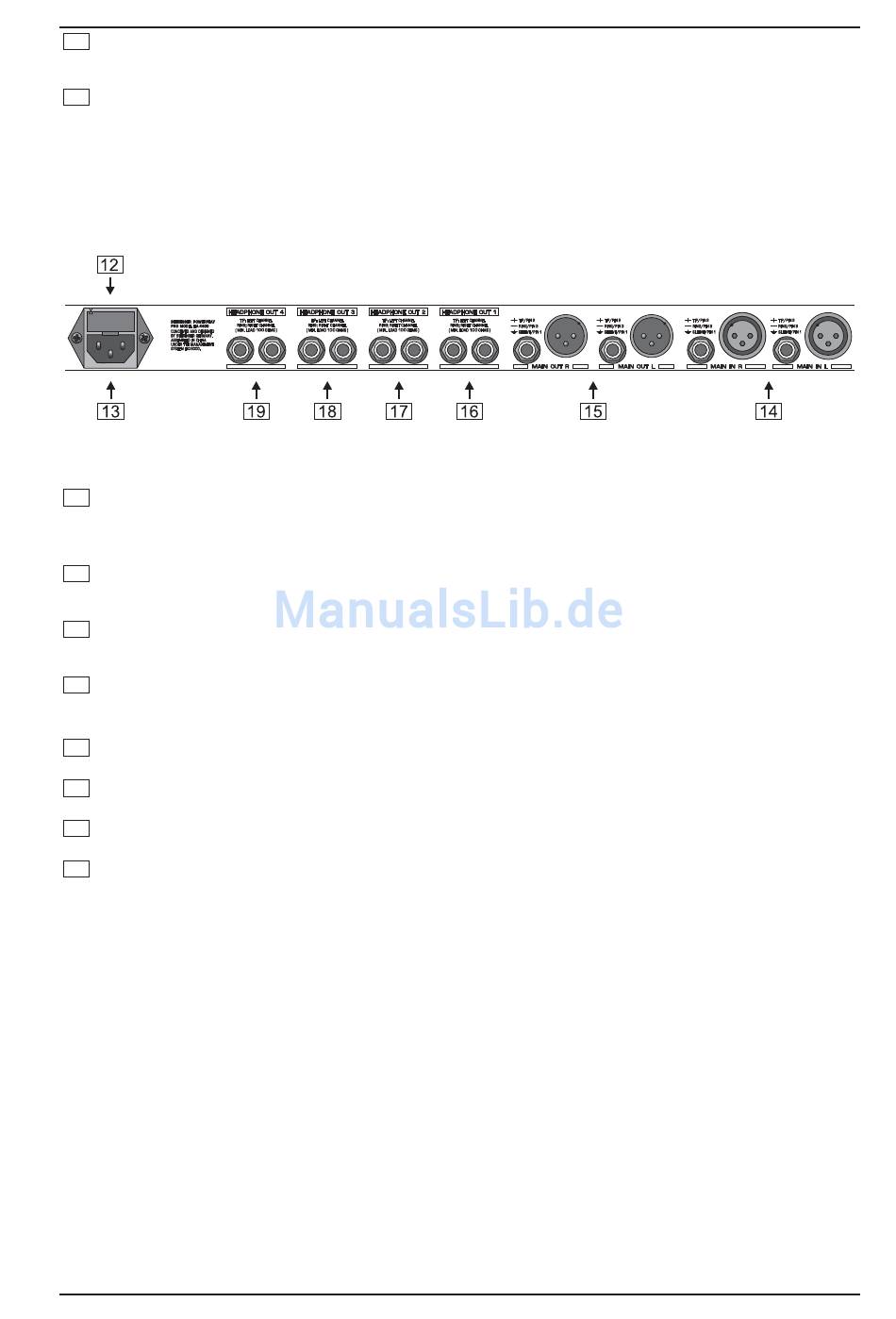

Abb. 4.3: Die rückseitigen Bedienelemente des POWERPLAY PRO
12
SICHERUNGSHALTER/SPANNUNGSWAHLSELEKTOR. Bevor Sie das Gerät anschließen, prüfen
Sie bitte, ob die Spannungsanzeige mit Ihrer Netzspannung übereinstimmt. Beim Ersetzen der Sicherung
sollten Sie unbedingt den gleichen Typ verwenden.
13
NETZANSCHLUSS. Benutzen Sie das beigefügte Netzkabel, um das Gerät an das Netz anzuschließen.
Beachten Sie bitte auch die Hinweise im Kapitel "INBETRIEBNAHME".
14
AUDIO IN. Dies sind die Audioeingänge des POWERPLAY PRO. Sie sind als symmetrische 6,3 mm
Klinken- und XLR-Buchsen ausgeführt.
15
AUDIO OUT. Dies sind die Audioausgänge des POWERPLAY PRO. Die jeweils zusammengehörenden
Klinken- und XLR-Buchsen sind parallel verdrahtet.
16
HEADPHONE OUT 1. Dies sind die Kopfhörerausgänge von Kanal 1.
17
HEADPHONE OUT 2. Dies sind die Kopfhörerausgänge von Kanal 2.
18
HEADPHONE OUT 3. Dies sind die Kopfhörerausgänge von Kanal 3.
19
HEADPHONE OUT 4. Dies sind die Kopfhörerausgänge von Kanal 4.
5. ANWENDUNGSHINWEISE
5.1 Nutzung der MAIN-Eingänge
Schließen Sie eine Programmquelle an die rückwärtigen MAIN-Eingänge an und verbinden das Kopfhörerkabel
mit einem der Ausgänge des POWERPLAY PRO. Drehen Sie den INPUT LEVEL- und die BALANCE-Regler
in Mittelstellung. Der INPUT LEVEL-Regler wird dazu benutzt, um die Lautstärke aller Kopfhörer, die über die
MAIN-Eingänge angesteuert werden, gemeinsam anzuheben bzw. abzusenken. Die individuellen OUTPUT
LEVEL-Regler dienen auschließlich zur Einstellung der gewünschten Kanallautstärke.
POWERPLAY PRO HA4400
5. ANWENDUNGSHINWEISE
11
