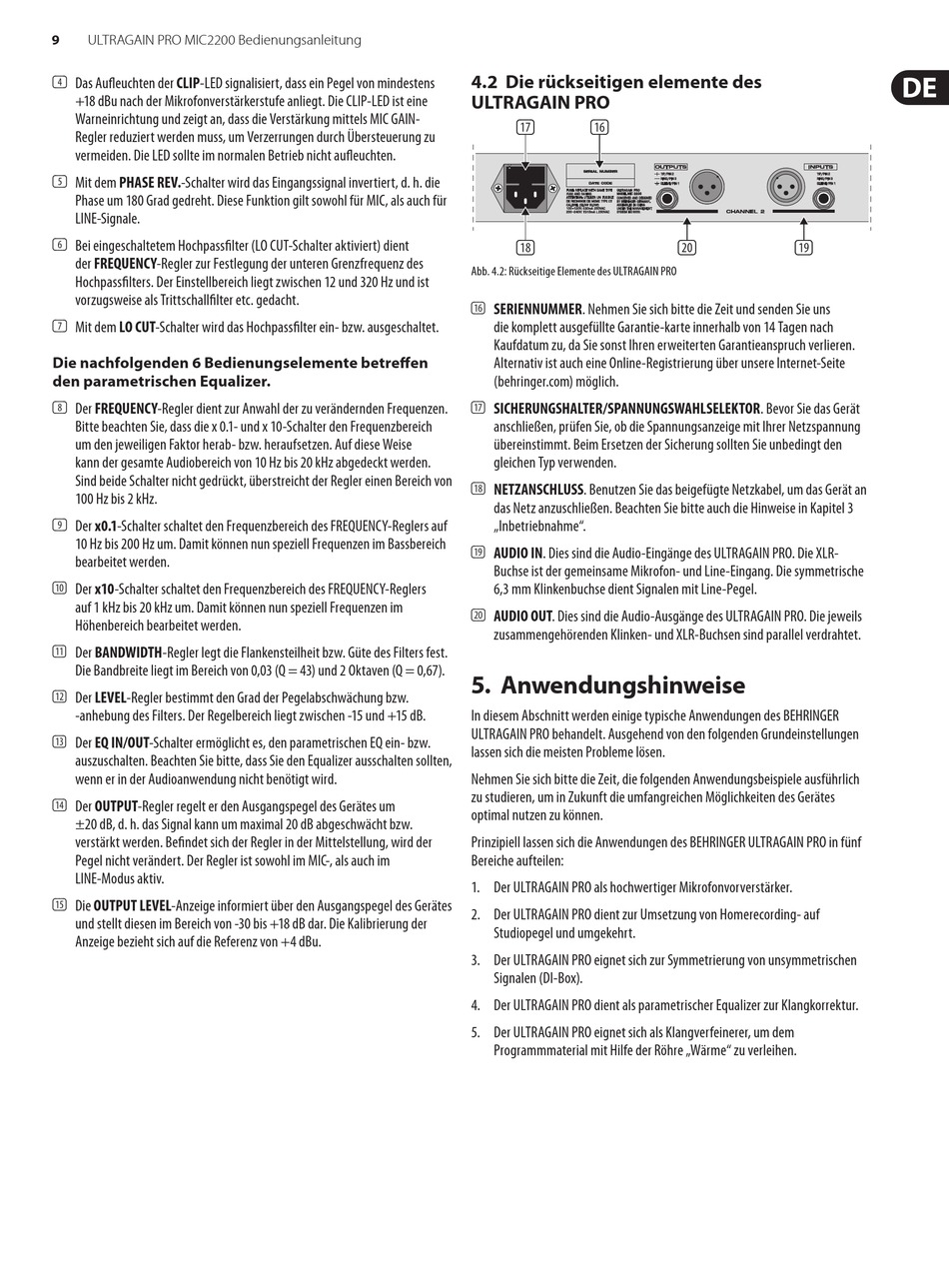

9
ULTRAGAIN PRO MIC2200 Bedienungsanleitung
(4) Das Aufleuchten der CLIP-LED signalisiert, dass ein Pegel von mindestens
+18 dBu nach der Mikrofonverstärkerstufe anliegt. Die CLIP-LED ist eine
Warneinrichtung und zeigt an, dass die Verstärkung mittels MIC GAIN-
Regler reduziert werden muss, um Verzerrungen durch Übersteuerung zu
vermeiden. Die LED sollte im normalen Betrieb nicht aufleuchten.
(5) Mit dem PHASE REV.-Schalter wird das Eingangssignal invertiert, d. h. die
Phase um 180 Grad gedreht. Diese Funktion gilt sowohl für MIC, als auch für
LINE-Signale.
(6) Bei eingeschaltetem Hochpassfilter (LO CUT-Schalter aktiviert) dient
der FREQUENCY-Regler zur Festlegung der unteren Grenzfrequenz des
Hochpassfilters. Der Einstellbereich liegt zwischen 12 und 320 Hz und ist
vorzugsweise als Trittschallfilter etc. gedacht.
(7) Mit dem LO CUT-Schalter wird das Hochpassfilter ein- bzw. ausgeschaltet.
Die nachfolgenden 6 Bedienungselemente betreffen
den parametrischen Equalizer.
(8) Der FREQUENCY-Regler dient zur Anwahl der zu verändernden Frequenzen.
Bitte beachten Sie, dass die x 0.1- und x 10-Schalter den Frequenzbereich
um den jeweiligen Faktor herab- bzw. heraufsetzen. Auf diese Weise
kann der gesamte Audiobereich von 10 Hz bis 20 kHz abgedeckt werden.
Sind beide Schalter nicht gedrückt, überstreicht der Regler einen Bereich von
100 Hz bis 2 kHz.
(9) Der x0.1-Schalter schaltet den Frequenzbereich des FREQUENCY-Reglers auf
10 Hz bis 200 Hz um. Damit können nun speziell Frequenzen im Bassbereich
bearbeitet werden.
(10) Der x10-Schalter schaltet den Frequenzbereich des FREQUENCY-Reglers
auf 1 kHz bis 20 kHz um. Damit können nun speziell Frequenzen im
Höhenbereich bearbeitet werden.
(11) Der BANDWIDTH-Regler legt die Flankensteilheit bzw. Güte des Filters fest.
Die Bandbreite liegt im Bereich von 0,03 (Q = 43) und 2 Oktaven (Q = 0,67).
(12) Der LEVEL-Regler bestimmt den Grad der Pegelabschwächung bzw.
-anhebung des Filters. Der Regelbereich liegt zwischen -15 und +15 dB.
(13) Der EQ IN/OUT-Schalter ermöglicht es, den parametrischen EQ ein- bzw.
auszuschalten. Beachten Sie bitte, dass Sie den Equalizer ausschalten sollten,
wenn er in der Audioanwendung nicht benötigt wird.
(14) Der OUTPUT-Regler regelt er den Ausgangspegel des Gerätes um
±20 dB, d. h. das Signal kann um maximal 20 dB abgeschwächt bzw.
verstärkt werden. Befindet sich der Regler in der Mittelstellung, wird der
Pegel nicht verändert. Der Regler ist sowohl im MIC-, als auch im
LINE-Modus aktiv.
(15) Die OUTPUT LEVEL-Anzeige informiert über den Ausgangspegel des Gerätes
und stellt diesen im Bereich von -30 bis +18 dB dar. Die Kalibrierung der
Anzeige bezieht sich auf die Referenz von +4 dBu.
4.2 Die rückseitigen elemente des
ULTRAGAIN PRO
(17)
(16)
(18)
Abb. 4.2: Rückseitige Elemente des ULTRAGAIN PRO
(16) SERIENNUMMER. Nehmen Sie sich bitte die Zeit und senden Sie uns
die komplett ausgefüllte Garantie-karte innerhalb von 14 Tagen nach
Kaufdatum zu, da Sie sonst Ihren erweiterten Garantieanspruch verlieren.
Alternativ ist auch eine Online-Registrierung über unsere Internet-Seite
(behringer.com) möglich.
(17) SICHERUNGSHALTER/SPANNUNGSWAHLSELEKTOR. Bevor Sie das Gerät
anschließen, prüfen Sie, ob die Spannungsanzeige mit Ihrer Netzspannung
übereinstimmt. Beim Ersetzen der Sicherung sollten Sie unbedingt den
gleichen Typ verwenden.
(18) NETZANSCHLUSS. Benutzen Sie das beigefügte Netzkabel, um das Gerät an
das Netz anzuschließen. Beachten Sie bitte auch die Hinweise in Kapitel 3
„Inbetriebnahme".
(19) AUDIO IN. Dies sind die Audio-Eingänge des ULTRAGAIN PRO. Die XLR-
Buchse ist der gemeinsame Mikrofon- und Line-Eingang. Die symmetrische
6,3 mm Klinkenbuchse dient Signalen mit Line-Pegel.
(20) AUDIO OUT. Dies sind die Audio-Ausgänge des ULTRAGAIN PRO. Die jeweils
zusammengehörenden Klinken- und XLR-Buchsen sind parallel verdrahtet.

5. Anwendungshinweise

In diesem Abschnitt werden einige typische Anwendungen des BEHRINGER
ULTRAGAIN PRO behandelt. Ausgehend von den folgenden Grundeinstellungen
lassen sich die meisten Probleme lösen.
Nehmen Sie sich bitte die Zeit, die folgenden Anwendungsbeispiele ausführlich
zu studieren, um in Zukunft die umfangreichen Möglichkeiten des Gerätes
optimal nutzen zu können.
Prinzipiell lassen sich die Anwendungen des BEHRINGER ULTRAGAIN PRO in fünf
Bereiche aufteilen:
1. Der ULTRAGAIN PRO als hochwertiger Mikrofonvorverstärker.
2. Der ULTRAGAIN PRO dient zur Umsetzung von Homerecording- auf
Studiopegel und umgekehrt.
3. Der ULTRAGAIN PRO eignet sich zur Symmetrierung von unsymmetrischen
Signalen (DI-Box).
4. Der ULTRAGAIN PRO dient als parametrischer Equalizer zur Klangkorrektur.
5. Der ULTRAGAIN PRO eignet sich als Klangverfeinerer, um dem
Programmmaterial mit Hilfe der Röhre „Wärme" zu verleihen.
(20)
(19)
