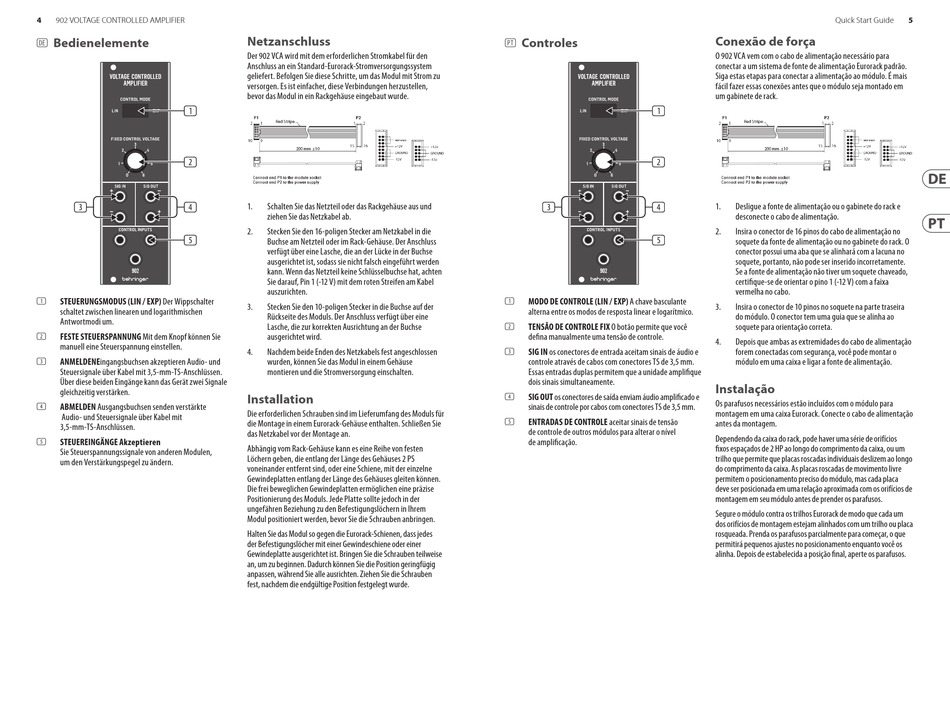

902 VOLTAGE CONTROLLED AMPLIFIER
Bedienelemente
(DE)
(1)
(2)
(3)
(4)
(5)
STEUERUNGSMODUS (LIN / EXP) Der Wippschalter
(1)
schaltet zwischen linearen und logarithmischen
Antwortmodi um.
FESTE STEUERSPANNUNG Mit dem Knopf können Sie
(2)
manuell eine Steuerspannung einstellen.
ANMELDENEingangsbuchsen akzeptieren Audio- und
(3)
Steuersignale über Kabel mit 3,5-mm-TS-Anschlüssen.
Über diese beiden Eingänge kann das Gerät zwei Signale
gleichzeitig verstärken.
ABMELDEN Ausgangsbuchsen senden verstärkte
(4)
Audio- und Steuersignale über Kabel mit
3,5-mm-TS-Anschlüssen.
STEUEREINGÄNGE Akzeptieren
(5)
Sie Steuerspannungssignale von anderen Modulen,
um den Verstärkungspegel zu ändern.
Netzanschluss
Der 902 VCA wird mit dem erforderlichen Stromkabel für den
Anschluss an ein Standard-Eurorack-Stromversorgungssystem
geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu
versorgen. Es ist einfacher, diese Verbindungen herzustellen,
bevor das Modul in ein Rackgehäuse eingebaut wurde.
1.
Schalten Sie das Netzteil oder das Rackgehäuse aus und
ziehen Sie das Netzkabel ab.
2.
Stecken Sie den 16-poligen Stecker am Netzkabel in die
Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss
verfügt über eine Lasche, die an der Lücke in der Buchse
ausgerichtet ist, sodass sie nicht falsch eingeführt werden
kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten
Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel
auszurichten.
3.
Stecken Sie den 10-poligen Stecker in die Buchse auf der
Rückseite des Moduls. Der Anschluss verfügt über eine
Lasche, die zur korrekten Ausrichtung an der Buchse
ausgerichtet wird.
4.
Nachdem beide Enden des Netzkabels fest angeschlossen
wurden, können Sie das Modul in einem Gehäuse
montieren und die Stromversorgung einschalten.
Installation
Die erforderlichen Schrauben sind im Lieferumfang des Moduls für
die Montage in einem Eurorack-Gehäuse enthalten. Schließen Sie
das Netzkabel vor der Montage an.
Abhängig vom Rack-Gehäuse kann es eine Reihe von festen
Löchern geben, die entlang der Länge des Gehäuses 2 PS
voneinander entfernt sind, oder eine Schiene, mit der einzelne
Gewindeplatten entlang der Länge des Gehäuses gleiten können.
Die frei beweglichen Gewindeplatten ermöglichen eine präzise
Positionierung des Moduls. Jede Platte sollte jedoch in der
ungefähren Beziehung zu den Befestigungslöchern in Ihrem
Modul positioniert werden, bevor Sie die Schrauben anbringen.
Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes
der Befestigungslöcher mit einer Gewindeschiene oder einer
Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise
an, um zu beginnen. Dadurch können Sie die Position geringfügig
anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben
fest, nachdem die endgültige Position festgelegt wurde.
Controles
(PT)
(1)
(2)
(3)
(4)
(5)
MODO DE CONTROLE (LIN / EXP) A chave basculante
(1)
alterna entre os modos de resposta linear e logarítmico.
TENSÃO DE CONTROLE FIX O botão permite que você
(2)
defina manualmente uma tensão de controle.
SIG IN os conectores de entrada aceitam sinais de áudio e
(3)
controle através de cabos com conectores TS de 3,5 mm.
Essas entradas duplas permitem que a unidade amplifique
dois sinais simultaneamente.
SIG OUT os conectores de saída enviam áudio amplificado e
(4)
sinais de controle por cabos com conectores TS de 3,5 mm.
ENTRADAS DE CONTROLE aceitar sinais de tensão
(5)
de controle de outros módulos para alterar o nível
de amplificação.
Quick Start Guide
Conexão de força
O 902 VCA vem com o cabo de alimentação necessário para
conectar a um sistema de fonte de alimentação Eurorack padrão.
Siga estas etapas para conectar a alimentação ao módulo. É mais
fácil fazer essas conexões antes que o módulo seja montado em
um gabinete de rack.
1.
Desligue a fonte de alimentação ou o gabinete do rack e
desconecte o cabo de alimentação.
2.
Insira o conector de 16 pinos do cabo de alimentação no
soquete da fonte de alimentação ou no gabinete do rack. O
conector possui uma aba que se alinhará com a lacuna no
soquete, portanto, não pode ser inserido incorretamente.
Se a fonte de alimentação não tiver um soquete chaveado,
certifique-se de orientar o pino 1 (-12 V) com a faixa
vermelha no cabo.
3.
Insira o conector de 10 pinos no soquete na parte traseira
do módulo. O conector tem uma guia que se alinha ao
soquete para orientação correta.
4.
Depois que ambas as extremidades do cabo de alimentação
forem conectadas com segurança, você pode montar o
módulo em uma caixa e ligar a fonte de alimentação.
Instalação
Os parafusos necessários estão incluídos com o módulo para
montagem em uma caixa Eurorack. Conecte o cabo de alimentação
antes da montagem.
Dependendo da caixa do rack, pode haver uma série de orifícios
fixos espaçados de 2 HP ao longo do comprimento da caixa, ou um
trilho que permite que placas roscadas individuais deslizem ao longo
do comprimento da caixa. As placas roscadas de movimento livre
permitem o posicionamento preciso do módulo, mas cada placa
deve ser posicionada em uma relação aproximada com os orifícios de
montagem em seu módulo antes de prender os parafusos.
Segure o módulo contra os trilhos Eurorack de modo que cada um
dos orifícios de montagem estejam alinhados com um trilho ou placa
rosqueada. Prenda os parafusos parcialmente para começar, o que
permitirá pequenos ajustes no posicionamento enquanto você os
alinha. Depois de estabelecida a posição final, aperte os parafusos.
