3.1 Einbau in ein Rack
Der BEHRINGER POWERPLAY PRO benötigt eine Höheneinheit (1 HE) für den Einbau in ein 19-Zoll-Rack.
Bitte beachten Sie, dass Sie zusätzlich ca. 10 cm Einbautiefe für die rückwärtigen Anschlüsse frei lassen.
Sorgen Sie für eine ausreichende Luftzufuhr und stellen Sie den POWERPLAY PRO z.B. nicht auf eine
Endstufe, um eine Überhitzung des Gerätes zu vermeiden.
3.2 Netzspannung
Bevor Sie den POWERPLAY PRO mit dem Stromnetz verbinden, überprüfen Sie bitte sorgfältig ob
Ihr Gerät auf die richtige Versorgungsspannung eingestellt ist! Der Sicherungshalter an der
Netzanschlussbuchse weist 3 dreieckige Markierungen auf. Zwei dieser Dreiecke stehen sich gegenüber. Der
POWERPLAY PRO ist auf die neben diesen Markierungen stehende Betriebsspannung eingestellt und kann
durch eine 180° Drehung des Sicherungshalters umgestellt werden. ACHTUNG: Dies gilt nicht für Export-
Modelle, die z.B. nur für eine Netzspannung von 115 V konzipiert wurden!
Die Netzverbindung erfolgt über ein Netzkabel mit Kaltgeräteanschluss. Sie entspricht den erforderlichen
Sicherheitsbestimmungen.
Beachten Sie bitte, dass alle Geräte unbedingt geerdet sein müssen. Zu Ihrem eigenen Schutz
sollten Sie in keinem Fall die Erdung der Geräte bzw. der Netzkabel entfernen oder unwirksam
machen.
3.3 Audioverbindungen
Die MAIN Eingänge des BEHRINGER POWERPLAY PRO sind vollständig symmetriert aufgebaut. Wenn Sie
die Möglichkeit haben mit anderen Geräten eine symmetrische Signalführung aufzubauen, sollten Sie davon
Gebrauch machen, um eine maximale Störsignalkompensation zu erreichen.
Ausgang
Pin 1
Pin 2 = (+) Signal
Pin 3 = (-) Signal

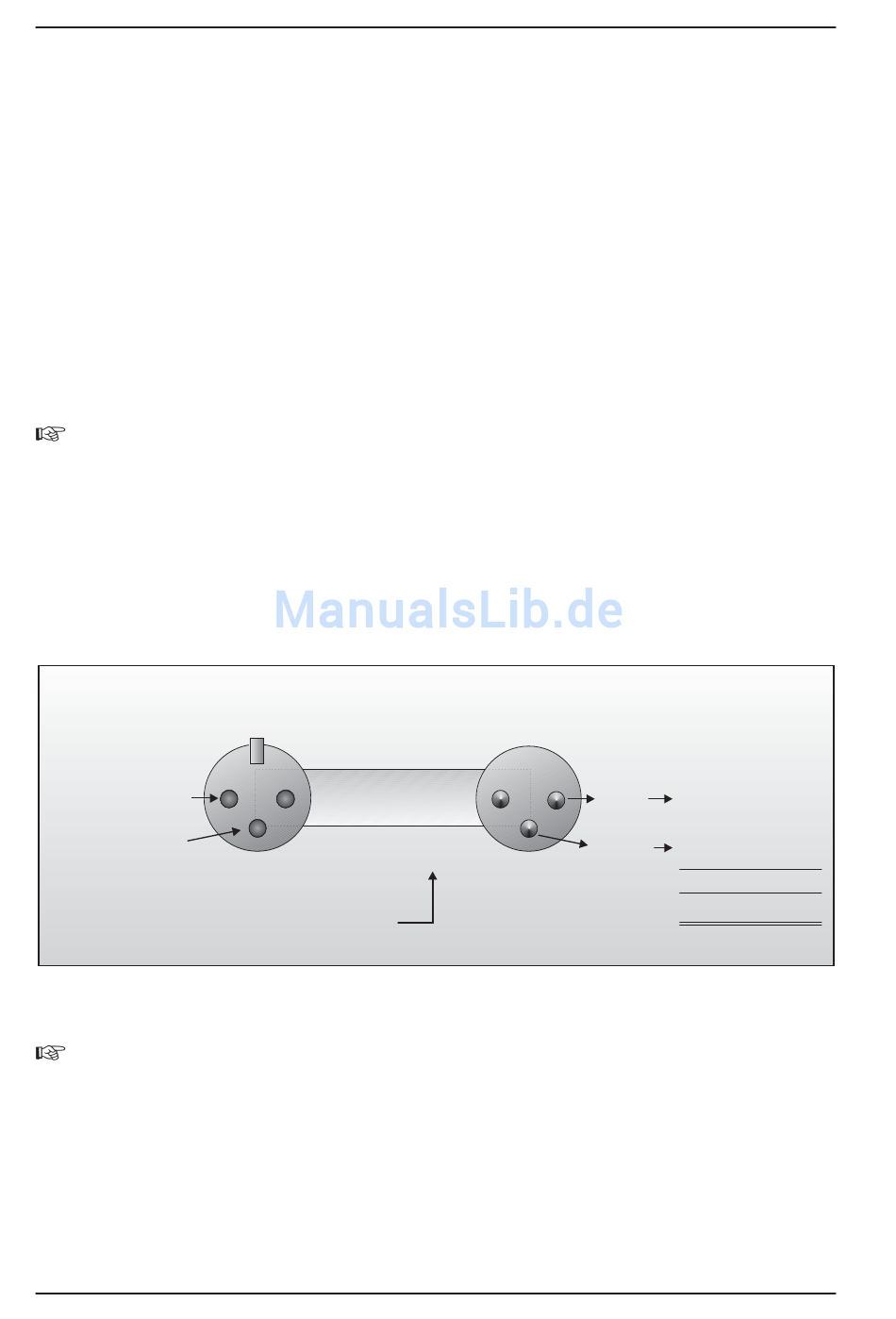

Abb. 3.1: Kompensation von Störungen bei symmetrischem Betrieb
Achten Sie unbedingt darauf, dass die Installation und Bedienung des Gerätes nur von
sachverständigen Personen ausgeführt wird. Während und nach der Installation ist immer auf
eine ausreichende Erdung der handhabenden Person(en) zu achten, da es ansonsten durch
elektrostatische Entladungen o.ä. zu einer Beeinträchtigung der Betriebseigenschaften kommen
kann.
8
POWERPLAY PRO HA4400
Kabel
2
1
Schirm
(+) Signal + Störung
(-) Signal + Störung
3
Störeinstrahlung
3. INBETRIEBNAHME
Eingang
Masse
1
2
Positiv
3
Negativ
(+)Störung + Signal
(-)Störung + Signal
2 x Signal
= Signal + 6 dB
