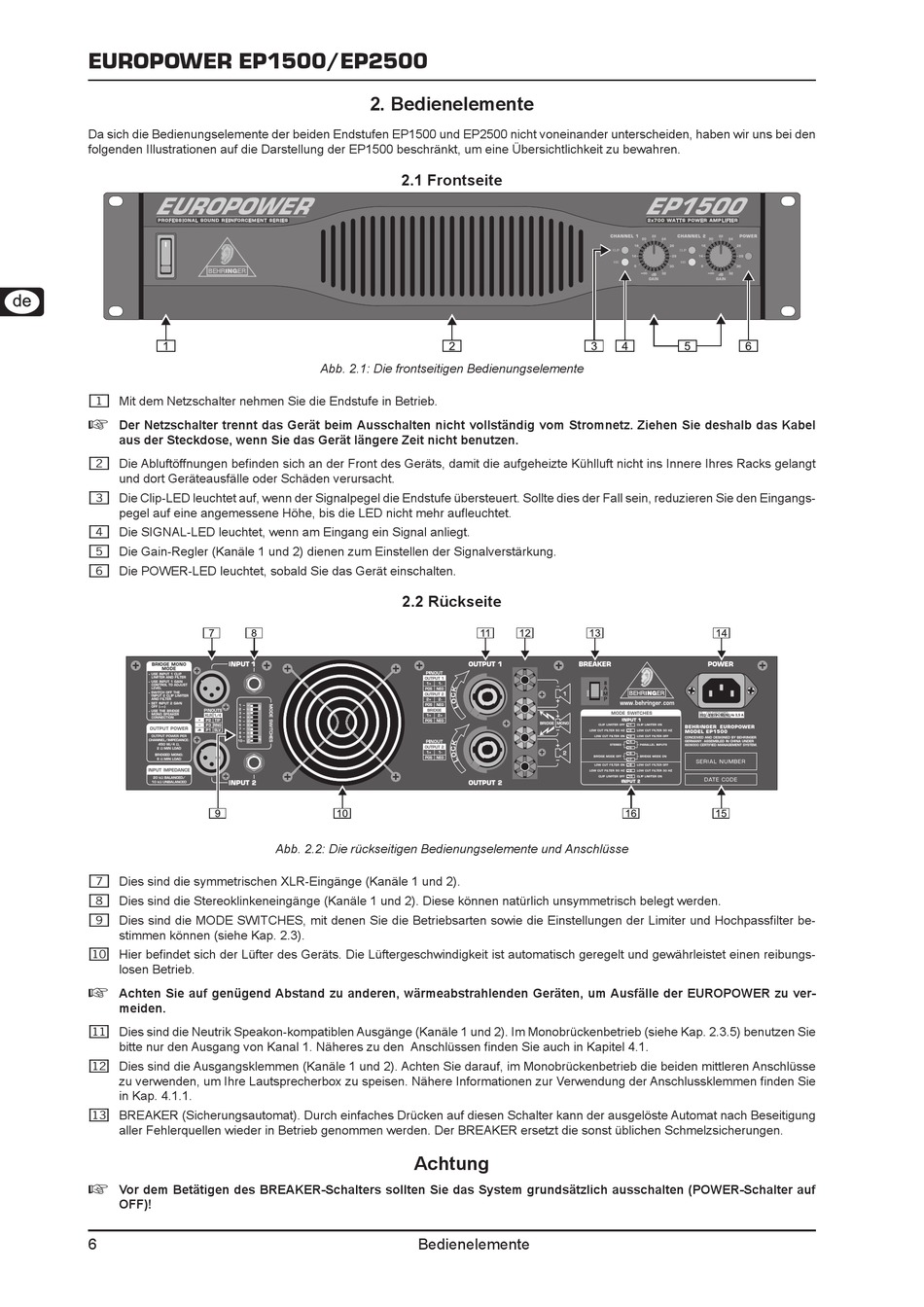

EUROPOWER EP1500/EP2500
Da sich die Bedienungselemente der beiden Endstufen EP1500 und EP2500 nicht voneinander unterscheiden, haben wir uns bei den
folgenden Illustrationen auf die Darstellung der EP1500 beschränkt, um eine Übersichtlichkeit zu bewahren.
Mit dem Netzschalter nehmen Sie die Endstufe in Betrieb.
{1}
Der Netzschalter trennt das Gerät beim Ausschalten nicht vollständig vom Stromnetz. Ziehen Sie deshalb das Kabel
+
aus der Steckdose, wenn Sie das Gerät längere Zeit nicht benutzen.
Die Abluftöffnungen befinden sich an der Front des Geräts, damit die aufgeheizte Kühlluft nicht ins Innere Ihres Racks gelangt
{2}
und dort Geräteausfälle oder Schäden verursacht.
Die Clip-LED leuchtet auf, wenn der Signalpegel die Endstufe übersteuert. Sollte dies der Fall sein, reduzieren Sie den Eingangs-
{3}
pegel auf eine angemessene Höhe, bis die LED nicht mehr aufleuchtet.
Die SIGNAL-LED leuchtet, wenn am Eingang ein Signal anliegt.
{4}
Die Gain-Regler (Kanäle 1 und 2) dienen zum Einstellen der Signalverstärkung.
{5}
Die POWER-LED leuchtet, sobald Sie das Gerät einschalten.
{6}
Dies sind die symmetrischen XLR-Eingänge (Kanäle 1 und 2).
{7}
Dies sind die Stereoklinkeneingänge (Kanäle 1 und 2). Diese können natürlich unsymmetrisch belegt werden.
{8}
{9} Dies sind die MODE SWITCHES, mit denen Sie die Betriebsarten sowie die Einstellungen der Limiter und Hochpassfilter be-
stimmen können (siehe Kap. 2.3).
Hier befindet sich der Lüfter des Geräts. Die Lüftergeschwindigkeit ist automatisch geregelt und gewährleistet einen reibungs-
[10]
losen Betrieb.
+ Achten Sie auf genügend Abstand zu anderen, wärmeabstrahlenden Geräten, um Ausfälle der EUROPOWER zu ver-
meiden.
Dies sind die Neutrik Speakon-kompatiblen Ausgänge (Kanäle 1 und 2). Im Monobrückenbetrieb (siehe Kap. 2.3.5) benutzen Sie
[11]
bitte nur den Ausgang von Kanal 1. Näheres zu den Anschlüssen finden Sie auch in Kapitel 4.1.
[12] Dies sind die Ausgangsklemmen (Kanäle 1 und 2). Achten Sie darauf, im Monobrückenbetrieb die beiden mittleren Anschlüsse
zu verwenden, um Ihre Lautsprecherbox zu speisen. Nähere Informationen zur Verwendung der Anschlussklemmen finden Sie
in Kap. 4.1.1.
BREAKER (Sicherungsautomat). Durch einfaches Drücken auf diesen Schalter kann der ausgelöste Automat nach Beseitigung
[13]
aller Fehlerquellen wieder in Betrieb genommen werden. Der BREAKER ersetzt die sonst üblichen Schmelzsicherungen.
Vor dem Betätigen des BREAKER-Schalters sollten Sie das System grundsätzlich ausschalten (POWER-Schalter auf
+
OFF)!
6
2.

Bedienelemente

2.1

Frontseite

Abb. 2.1: Die frontseitigen Bedienungselemente
2.2 Rückseite
Abb. 2.2: Die rückseitigen Bedienungselemente und Anschlüsse
Achtung
Bedienelemente
