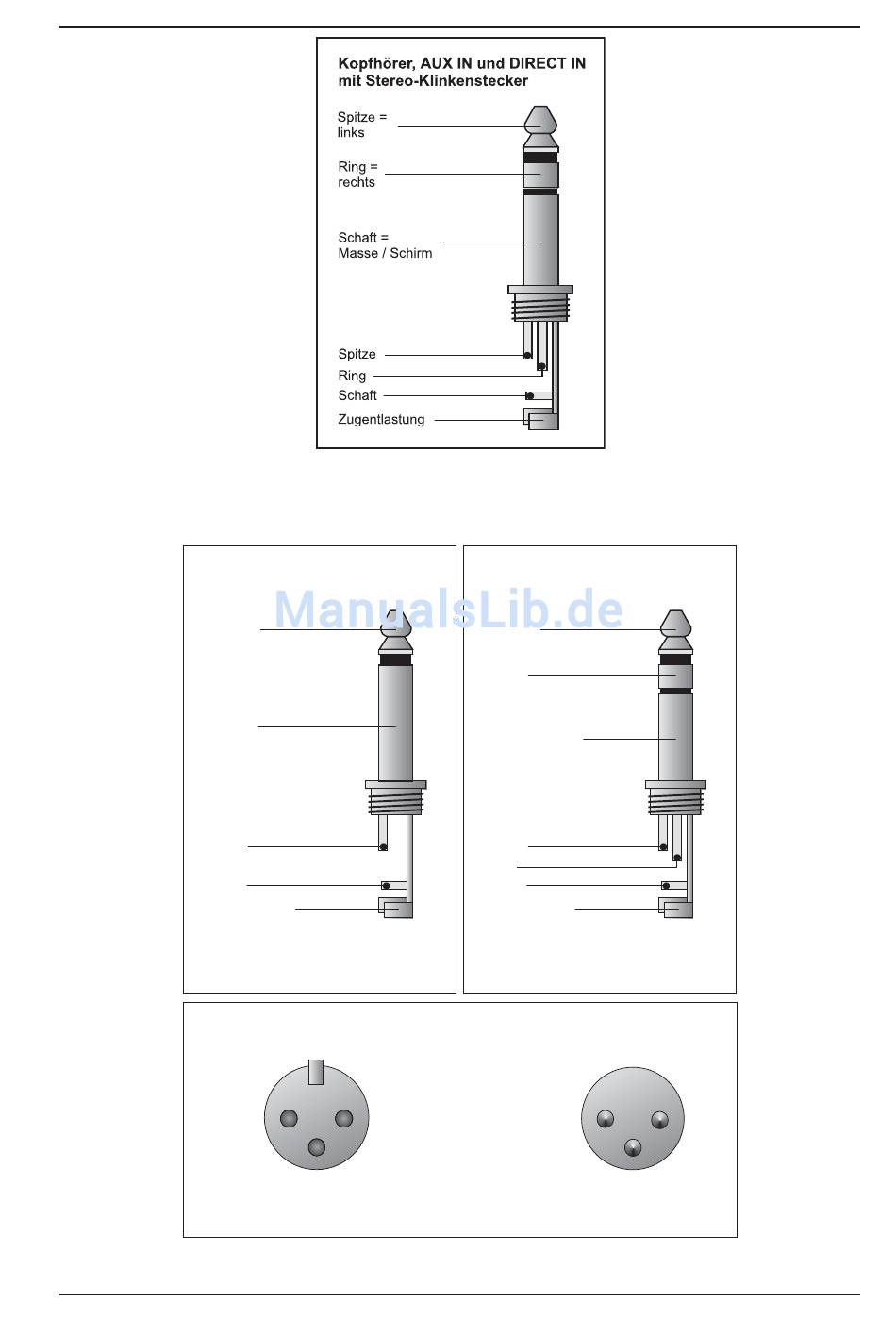

Abb. 3.2: Verkabelung der Kopfhörer-, AUX IN- und DIRECT IN-Anschlüsse
Unsymmetrischer Betrieb
mit Mono-Klinkenstecker
Spitze =
Signal
Schaft =
Masse / Schirm
Spitze
Schaft
Zugentlastung
Symmetrischer Betrieb mit XLR-Verbindungen
2
1
3
Eingang
Bei unsymmetrischem Betrieb müssen Pin 1 und Pin 3 gebrückt werden.
Abb. 3.3: Die verschiedenen Steckertypen im Vergleich
POWERPLAY PRO HA4400
Symmetrische Betriebsart
mit Stereo-Klinkenstecker
Spitze =
heiss (+)
Ring =
kalt (-)
Schaft =
Masse / Schirm
Spitze
Ring
Schaft
Zugentlastung
Beim Übergang von symmetrischer zu unsym-
metrischer Betriebsart müssen Ring und Schaft
des Stereo-Klinkensteckers gebrückt werden.
1 = Masse / Schirm
2 = heiss (+)
3 = kalt (-)
3. INBETRIEBNAHME
1
2
3
Ausgang
9
