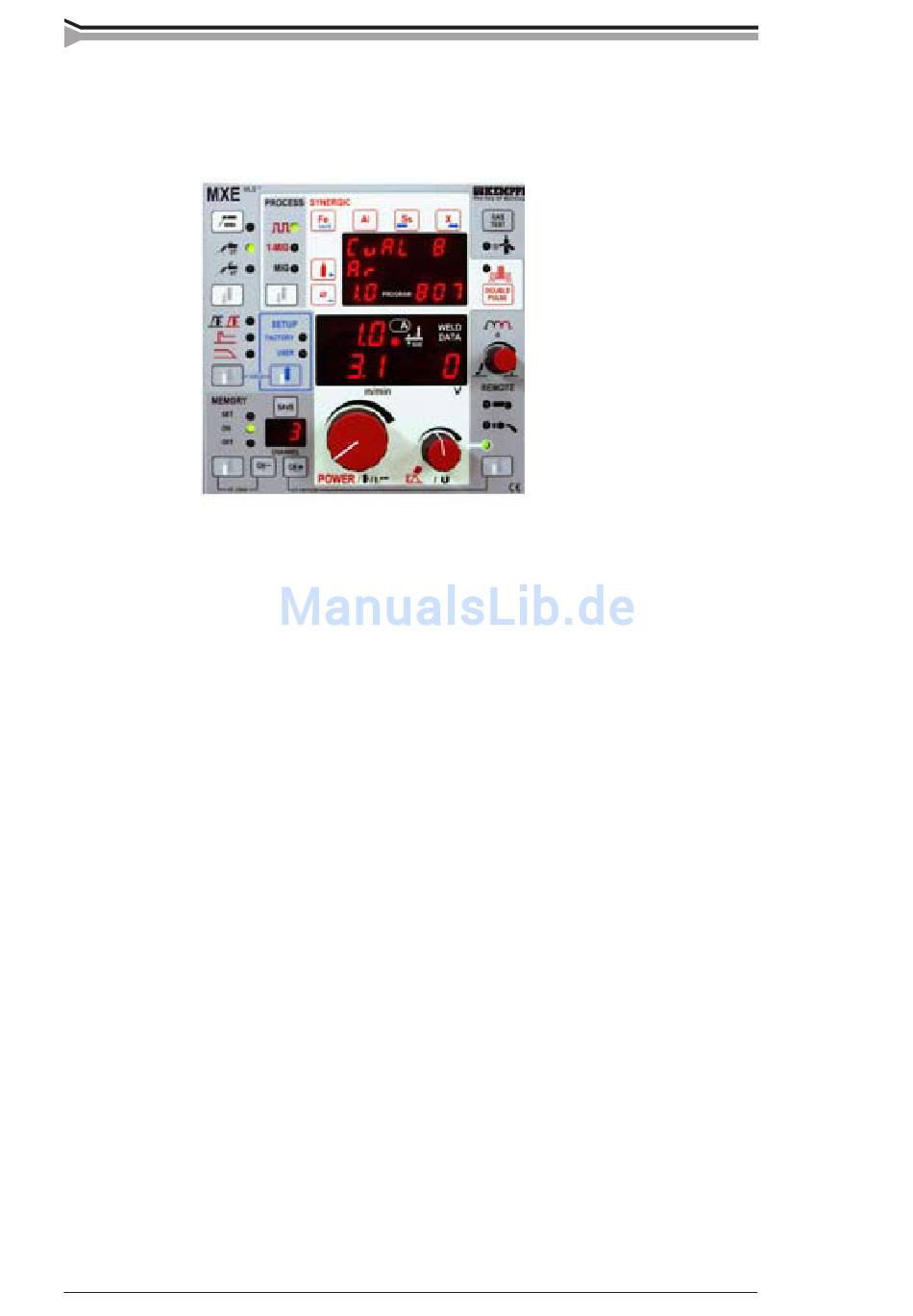

4. FUNKTIONSPANEL MXE
Die Betriebsfunktionen des MXE-Panels sind in der Gebrauchsanweisung von MXE beschrieben.
Ausnahmen zu den Funktionen des MXE bei der Roboteranwendung:
- 4-Takt Starttasterfunktion ist nicht aktiv
- Brenner-Fernregel ist nicht aktiv
- MXE enthält 63 Speicherkanäle
Andere Funktionen bei der Roboteranwendung:
Das Panel kann mit normaler Nahregelung bedient werden, indem Sie MEMORY OFF und
LOCAL wählen. Der Schlüsselschalter wird in die Position MANUAL gestellt. Alle Einstellungen
werden vom Panel gestellt. In dem Fall können auch der Start und Stopp der Maschine mit dem
Roboter gesteuert werden.
Indem Sie das Panel in die Stellung REMOTE setzen, können die Drahtvorschubgeschwindigkeit/
Spannung bzw. Leistung/Feineinstellung mit dem Roboter über Analogleitung eingestellt werden.
Die Einspeicherkanäle können nach der Gebrauchsanweisung der MXE-Panel programmiert
werden.
Wenn Sie die Einspeicherkanäle abrufen, können Sie mit dem Roboter wählen, ob Sie die abge-
ruften Drahtvorschubgeschwindigkeits-/Spannungswerte bzw. Leistungs-/Feineinstellungswerte
betätigen oder ob diese Werte mit dem Roboter über Analogleitungen gesteuert werden (siehe
technisches Manual).
Sie können die Einspeicherkanäle mit dem Roboter steuern, indem Sie die Einspeicherfunktionen
in der Stellung MEMORY ON setzen. Den Schlüsselschalter in der Position AUTO stellen.
Achtung! Auf dem Einspeicherkanal 0 (= keinen Einspeicherkanal gewählt) ruft die Maschine
immer den zuletzt benutzten Einspeicherkanal ab.
14 – Promig 540R, Promig 120R/0425
©
KEMPPI OY
