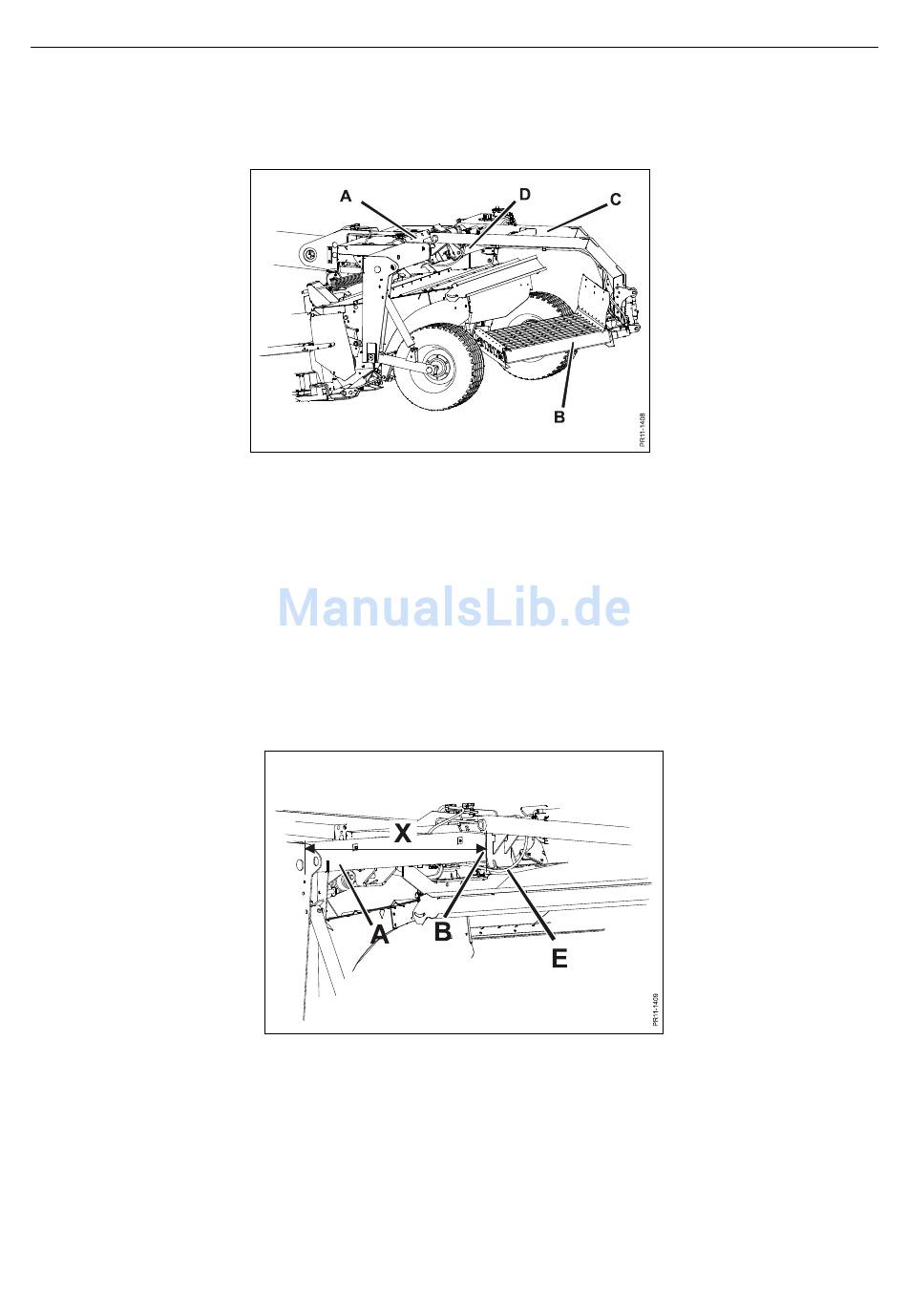

Fig. 2-1
Die Einheit besteht aus einer Anbauvorrichtung A, die an dem Radrahmen der
Standardmaschine mit Bolzen befestigt wird, einer Bandeinheit B, die in einem
Rahmen C hinter der Maschine hängt, und einem geschlossenen, hydraulischen
System, das von der Standardmaschine angetrieben wird. Die Einheit lässt sich mit
dem Hydraulikzylinder D heben, wenn das Band nicht benötigt werden soll.
Die Schwadsammlung funktioniert so, dass das Material von der Maschine auf ein
Förderband geworfen wird, das quer zur Fahrrichtung läuft und das Material zu der
linken Seite wirft. Hierbei wird das Material durch das Band sehr nahe an ein schon
abgelegtes Schwad abgelegt.
Fig. 2-2
Die Collector-Einheit wird an den Radrahmen A der Standardmaschine angebaut,
indem die Tragkonsolen B um das Querrohr gespannt werden.
Die Tragkonsolen müssen X mm von der linken Kante auf dem Radrahmen platziert
werden, wie auf der Figur gezeigt wird. Für GMS 3202 und GFS 3205 ist X = 1175
mm.
PIDX-164X-02 Collector II 0510
2. ANBAU
Fig. 2-1
Fig. 2-2
2. ANBAU
- 7 -
