Der Druckschlauch D (3/8" und 1.100 mm lang) wird an der Pumpe A und an das
Regelventil E - mit der Biegung zur Pumpe - angebaut. Ein Winkel H wird für den
Anbau an das Ventil E benutzt.
Die Schläuche F und G (3/8" und 1300 mm lang) werden mit den Winkeln H am
Endstück ohne Biegung angeschlossen und an den gezeigten Stellen am Tank
montiert. Die Endstücke mit Biegung zum Ventil K auf dem Collector-Rahmen
montieren.
WICHTIG:
Der Schlauch I von dem Zylinder für das Anheben des Collectors wird zusammen mit
den Schläuchen auf der Maschine durch die Zugdeichsel gezogen und an ein
einzelnwirkendes Steuergerät auf dem Schlepper angeschlossen. Der Schlauch wird
hinten auf dem Radrahmen in den Haltern J eingespannt.
Fig. 2-2
Nicht vergessen, dass eine "Schlaufe" E für den Schlauch vorhanden sein muss, um
die Bewegungen des Collector-Rahmens aufnehmen zu können.
GMS 3202 FL UND GFS 3205 FL
Fig. 2-6

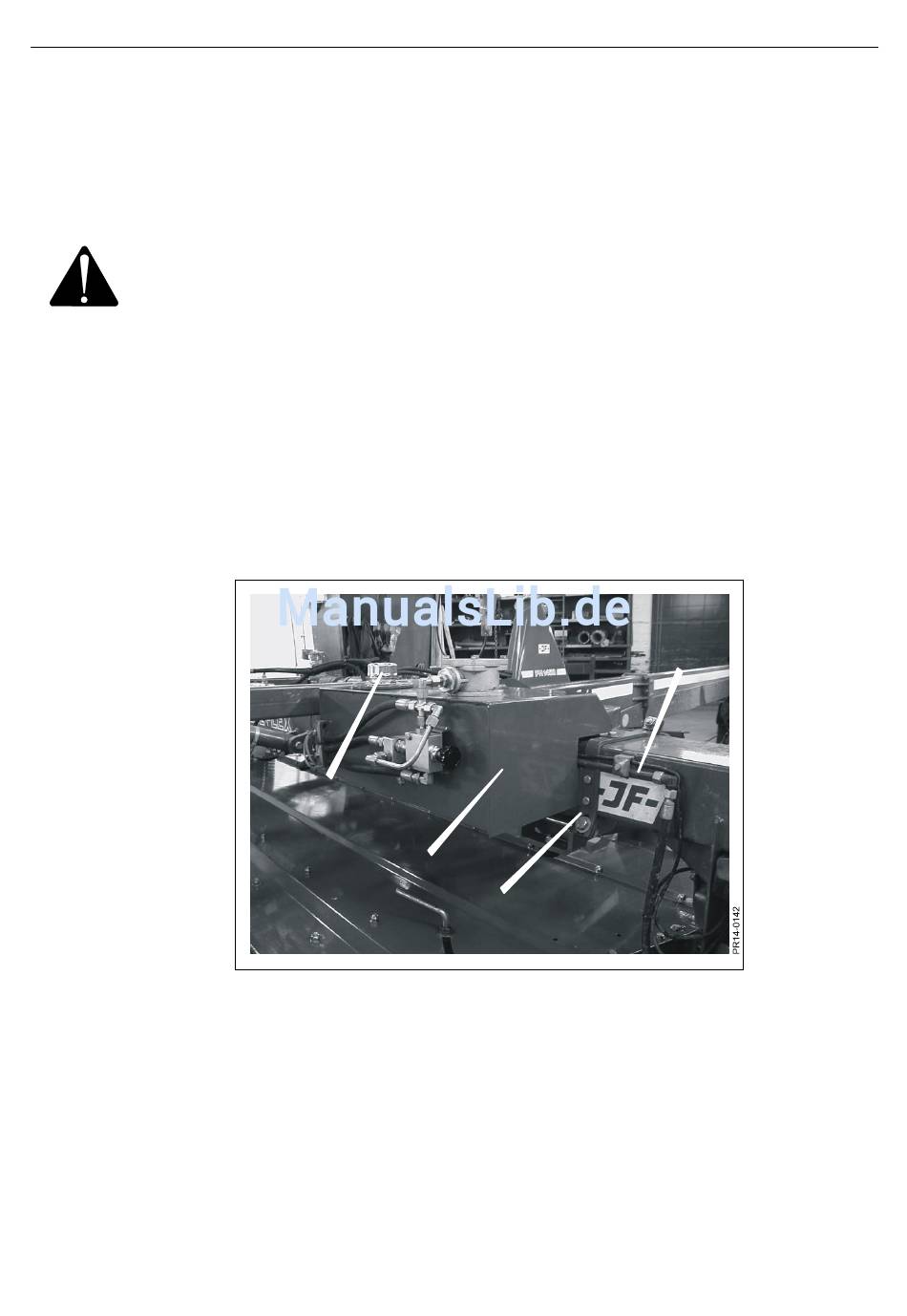

Den Tank A hinten auf dem Radrahmen mit den Bügel B montieren. Bitte beachten
Sie, dass die Bügel auf beiden Seiten des Tanks platziert sein sollen. Der Bügel
muss nach innen hinter dem Hydraulikschlauch D montiert werden.
PIDX-164X-02 Collector II 0510
Der Hydraulikschlauch G mit rotem Band auf der gleichen
Seite des Ventils montieren wie der montierte Schlauch mit
Band - um zu sichern, dass der Motor die korrekte
Umlaufrichtung hat.
C
A
Fig. 2-6
2. ANBAU
B
- 10 -
D
