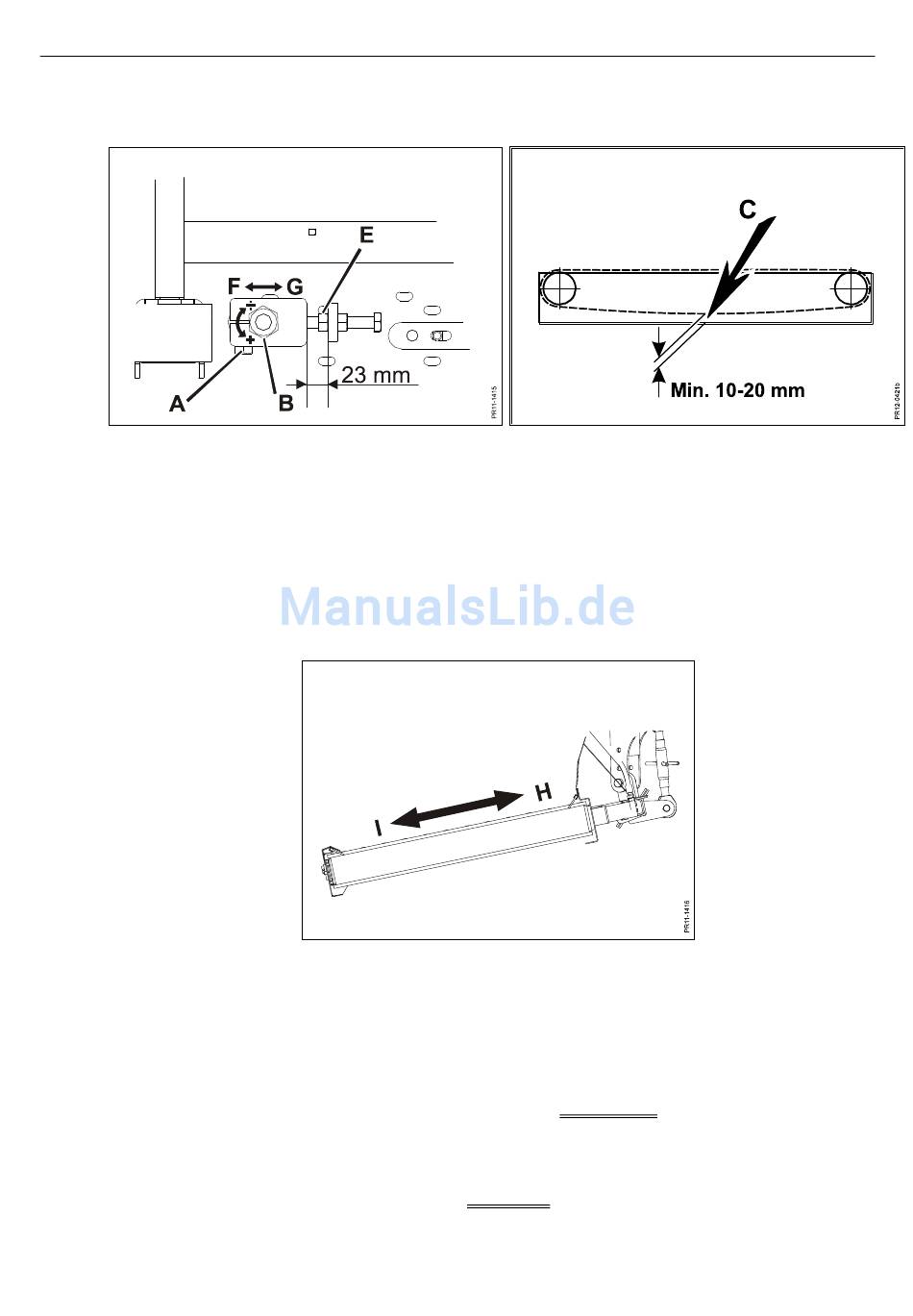

SPANNEN DES BANDES
Fig. 4-3
Fig. 4-3
Das spannen des Bandes wie folgt vornehmen: Erst den Bolzen A lösen,
Fig. 4-4
der die Spannung hält. Mit einem Schlüssel den Bolzen B in Richtung + drehen um
zu spannen, und in Richtung – drehen um zu lösen. Das Band ist korrekt gespannt
wenn die Mitnehmer 10-20 mm zur Unterkante des vordersten untersten Bleches
haben. Wenn das Band korrekt gespannt ist, den Bolzen A wieder spannen.
EINSTELLUNG DES BANDES
Fig. 4-3
Die Grundeinstellung ist 23 mm.
Fig. 4-5
1) Falls das Band sich oft nach oben arbeitet in der bei H gezeigten Richtung, dass
Band ein wenig bei E spannen (in Richtung G). Dabei wird der Abstand
zwischen der rechten und der linken Rolle vergrößert.
2) Falls das Band sich oft nach unten arbeitet in der bei I gezeigten Richtung, dass
Band ein wenig bei E lösen (in Richtung F). Dabei wird der Abstand zwischen
der rechten und der linken Rolle reduziert.
PIDX-164X-02 Collector II 0510
4. WARTUNG
Fig. 4-5
- 24 -
