MONTAGE DES BANDES
Collector II ist mit einem endlosen Band ausgerüstet. Das Band kann leicht
abmontiert werden zum Beispiel in Zusammenhang mit Inspektion des Zustandes
der Walzen oder der Abstreifer.
Demontage wird wie folgt vorgenommen:

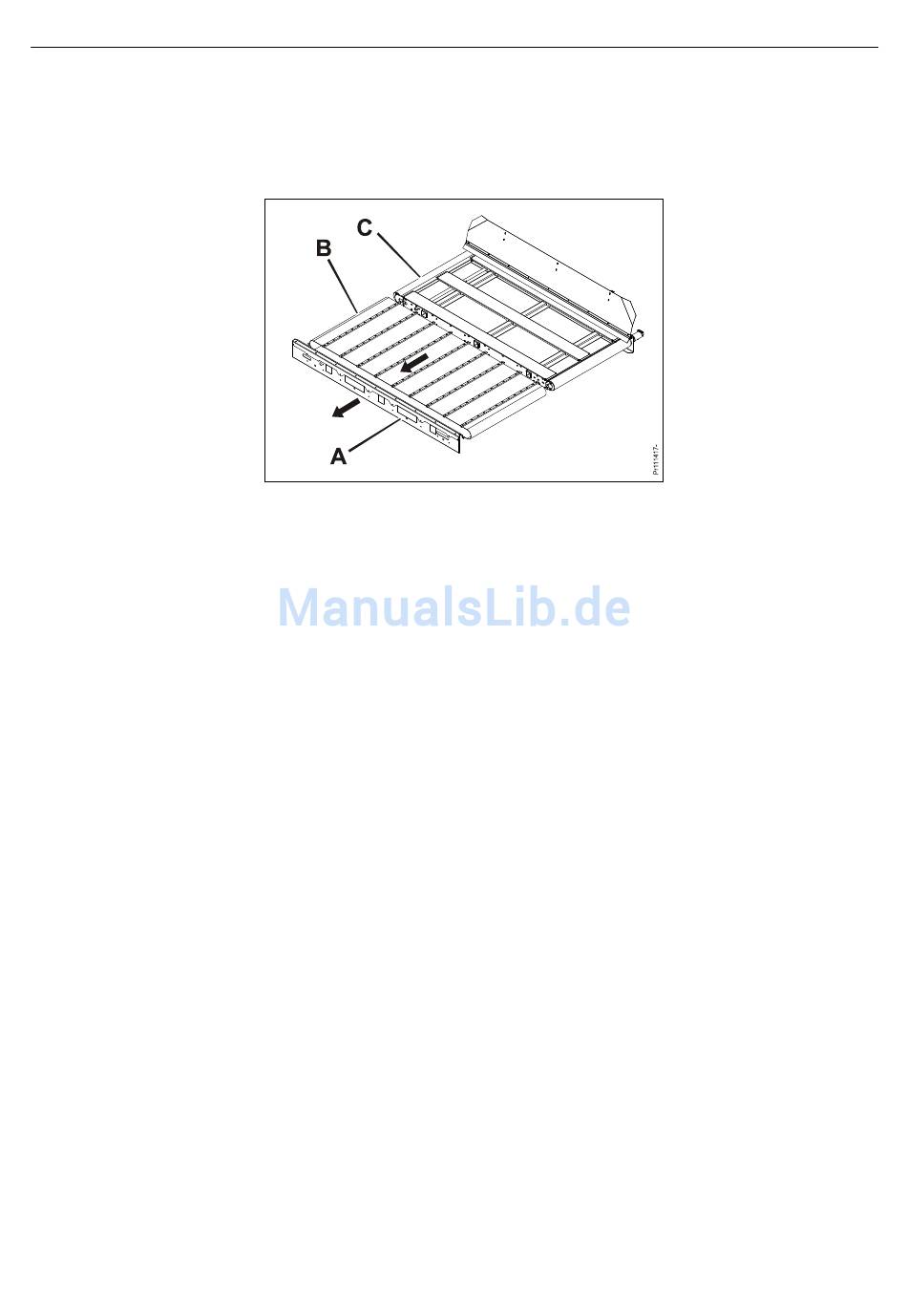

Fig. 4-7 Das vorderste Schutzblech A der Bandeinheit mit zugehöriger super seal Bürste vom
Bandrahmen C abbolzen.
Fig. 4-3 Hiernach das Band lösen, indem Sie erst Bolzen A lösen und danach Bolzen B.
Fig. 4-7 Jetzt kann das Band B leicht vom Bandrahmen C gezogen werden ohne dass
andere Teile mit folgen.
Das Band kann jetzt gepflegt und gewartet oder ausgewechselt werden, und Sie
haben ebenfalls leichter Zugang um den Walzen und Abstreifern der Bandeinheit zu
reinigen.
Nach beendeter Pflege und Wartung das Band wieder in entgegengesetzter
Reihenfolge Montieren.
Falls ein neues Band montiert wird, muss dies gespannt und eingestellt werden
gemäß den Anweisungen unter den Abschnitten EINSTELLUNG DES BANDES und
MONTAGE DES BANDES.
PIDX-164X-02 Collector II 0510
4. WARTUNG
Fig. 4-7
- 26 -
