DOPPELSCHWAD
Mit angebautem Collector II ist die Maschine für die Ablage von Doppelschwaden
von 1,4 bis 2,0 Meter bestimmt. Die erreichbare Mindestbreite des Doppelschwades
ist völlig abhängig von dem Material, in dem gefahren wird, aber auch von der
Bandgeschwindigkeit.
Wenn Sie 2 Schwade sammeln möchten, muss die Collector Einheit dann jedes
zweite Mal aufgeklappt sein, um das erste, allgemeine Schwad abzulegen und jedes
zweite Mal in aktiver Position heruntergeklappt sein, um das zweite Schwad sehr
nahe an dem ersten Schwad abzulegen.
Wenn mit einer Maschine mit zentral montierter Zugstange gefahren wird, muss der
Collector gehoben sein, wenn er auf der linken Seite des Schleppers fährt.
Ein hydraulischer Zylinder bestimmt, wie beschrieben, die Position des Collectors,
und dieser Zylinder wird mit einem einzelnwirkenden Steuergerät von dem Schlepper
aus bedient.

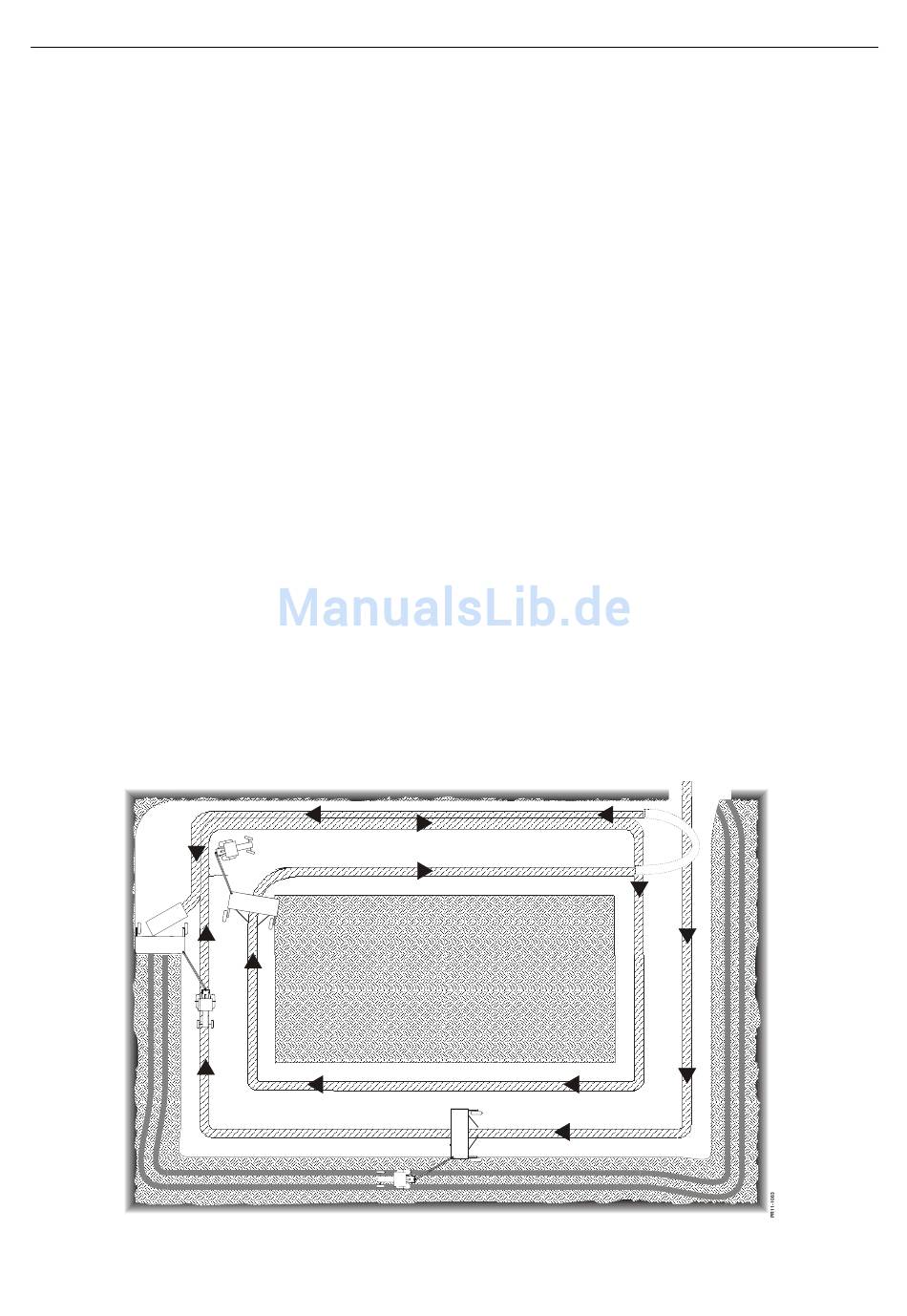

ÖFFNUNG DES FELDES
Fig. 3-1
Die Collector Einheit heben, so dass nur ein allgemeines Schwad abgelegt wird. Eine
Runde eine Arbeitsbreite von der Kante fahren (1). Zweite Runde wird derselbe Weg
wie beim ersten Schwad gefahren (2). Dann den Collector absenken, und eine
Runde an der Kante entlang fahren (3). Jetzt kann das Feld in einem Stück gemäht
werden oder nach Bedarf in kleine Felder aufgeteilt werden. Falls man 2
Doppelschwaden wünscht, muss eine extra Runde nach der zweiten Runde mit
gesenktem Collector gefahren werden.
Fig. 3-1
PIDX-164X-02 Collector II 0510
3. EINSATZ IM FELD
3. EINSATZ IM FELD
(2)
(3)
(1)
- 20 -
