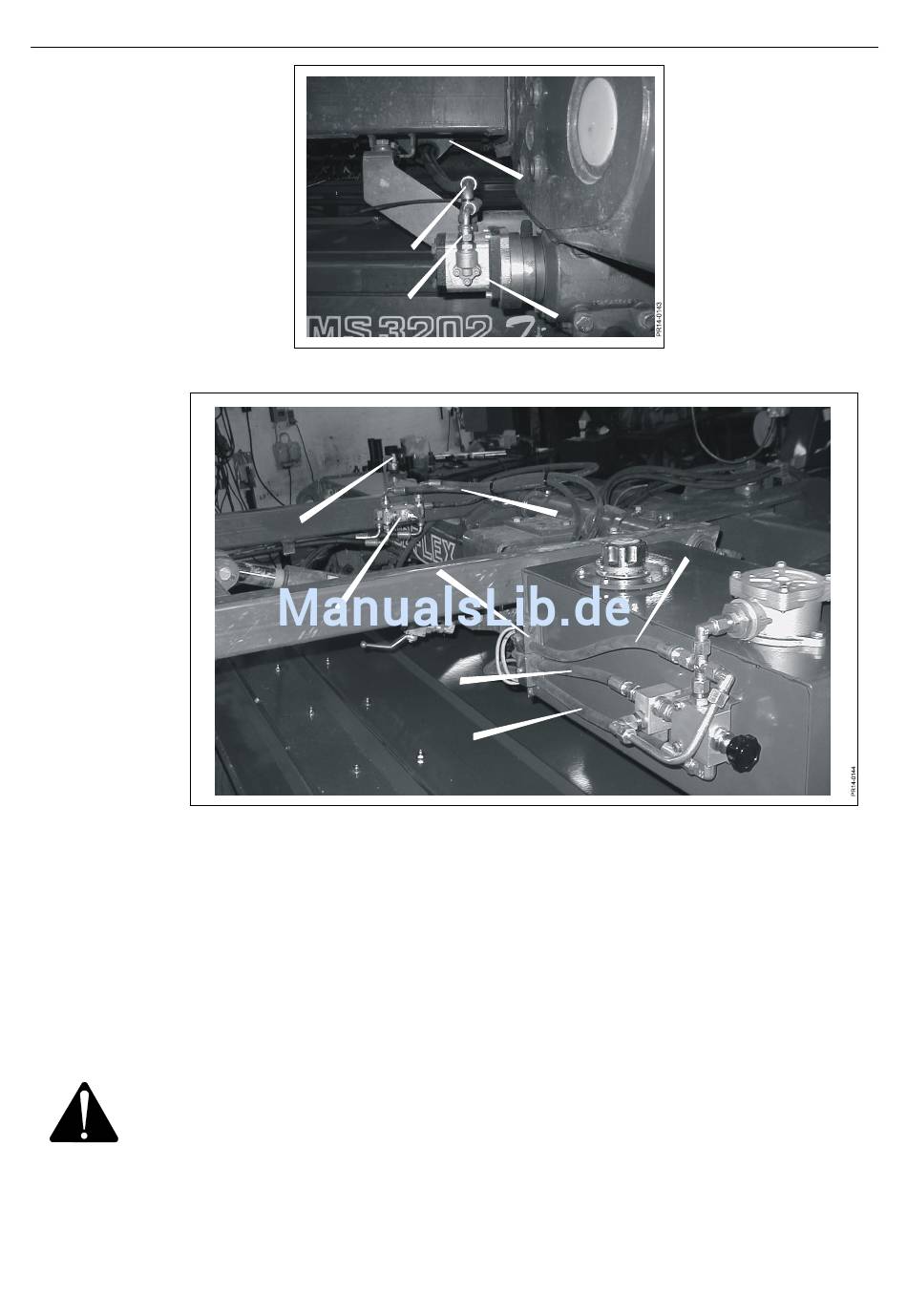

Der Saugschlauch B (3/4" und 1400 mm lang) wird an der Pumpe I und seitlich am
Fig. 2-7
Tank – mit der Biegung zum Tank – angebaut.
Fig. 2-8
Der Druckschlauch A (3/8" und 1.900 mm lang) wird an der Pumpe I und an das
Regelventil - mit der Biegung zur Pumpe - angebaut. Die Schläuche müssen durch
Konsole C, die auf dem Collector II montiert ist, und dem Träger H hinten auf dem
Tank geführt werden.
Die Schläuche D und E (3/8") werden an den gezeigten Stellen am Tank montiert.
Die Endstücke mit Biegung zum Ventil F auf dem Collector-Rahmen montieren.
WICHTIG:
Der Schlauch von dem Zylinder für das Anheben des Collectors wird zusammen mit
dem Schlauch für das Anheben des Arbeitsrads durch die Zugdeichsel gezogen und
an ein einzelnwirkendes Steuergerät auf dem Schlepper angeschlossen.
PIDX-164X-02 Collector II 0510
Fig. 2-7
E
F
Fig. 2-8
Der Hydraulikschlauch E mit rotem Band in der gleichen
Seite des Ventils montieren wie der montierte Schlauch mit
Band - um zu sichern, dass der Motor die korrekte
Umlaufrichtung hat.
2. ANBAU
C
B
A
H
A
D
- 11 -
I
D
E
