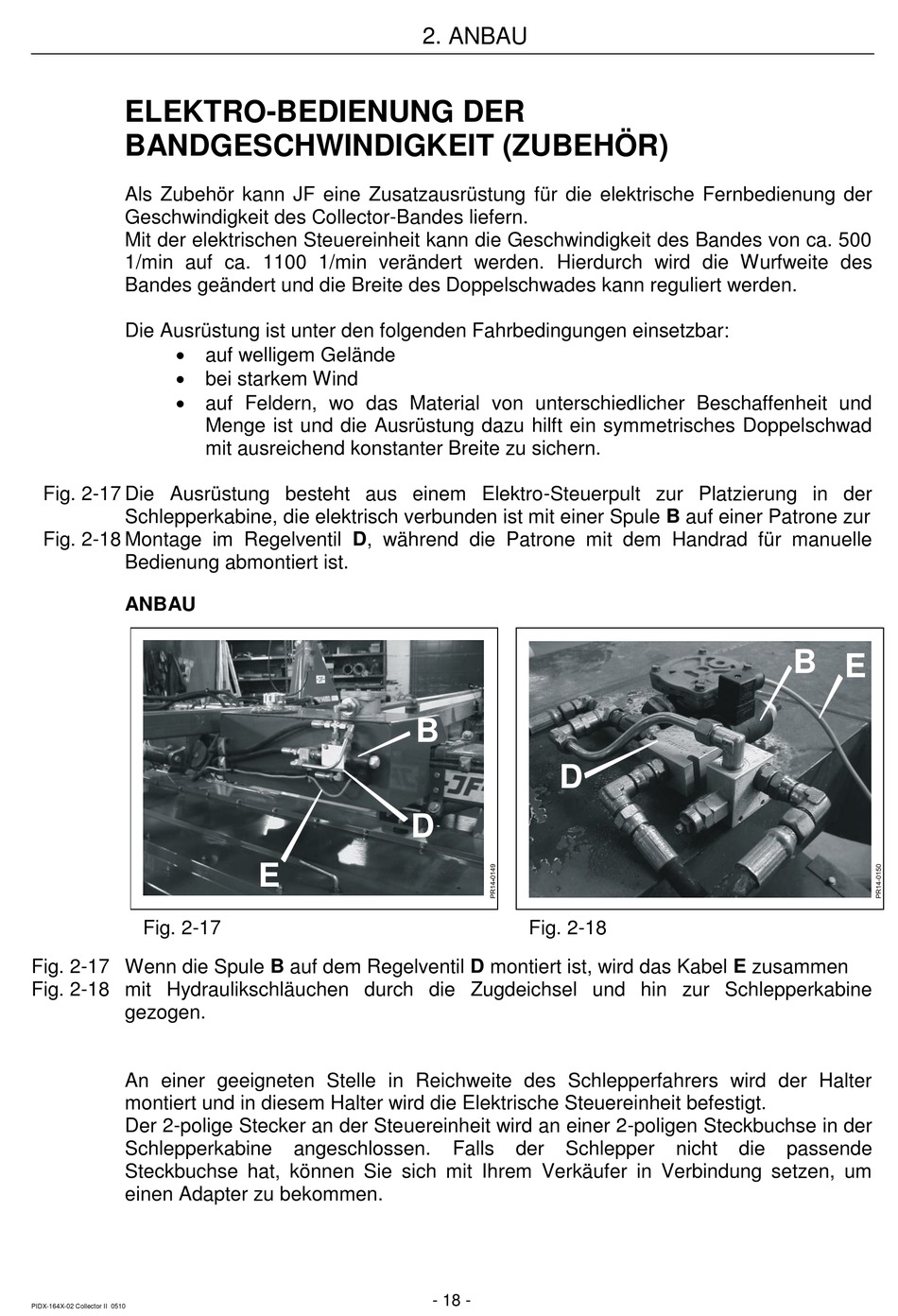

ELEKTRO-BEDIENUNG DER
BANDGESCHWINDIGKEIT (ZUBEHÖR)
Als Zubehör kann JF eine Zusatzausrüstung für die elektrische Fernbedienung der
Geschwindigkeit des Collector-Bandes liefern.
Mit der elektrischen Steuereinheit kann die Geschwindigkeit des Bandes von ca. 500
1/min auf ca. 1100 1/min verändert werden. Hierdurch wird die Wurfweite des
Bandes geändert und die Breite des Doppelschwades kann reguliert werden.
Die Ausrüstung ist unter den folgenden Fahrbedingungen einsetzbar:
auf welligem Gelände
bei starkem Wind
auf Feldern, wo das Material von unterschiedlicher Beschaffenheit und
Fig. 2-17 Die Ausrüstung besteht aus einem Elektro-Steuerpult zur Platzierung in der
Schlepperkabine, die elektrisch verbunden ist mit einer Spule B auf einer Patrone zur
Fig. 2-18 Montage im Regelventil D, während die Patrone mit dem Handrad für manuelle
Bedienung abmontiert ist.
ANBAU
Fig. 2-17
Fig. 2-17 Wenn die Spule B auf dem Regelventil D montiert ist, wird das Kabel E zusammen
Fig. 2-18 mit Hydraulikschläuchen durch die Zugdeichsel und hin zur Schlepperkabine
gezogen.
An einer geeigneten Stelle in Reichweite des Schlepperfahrers wird der Halter
montiert und in diesem Halter wird die Elektrische Steuereinheit befestigt.
Der 2-polige Stecker an der Steuereinheit wird an einer 2-poligen Steckbuchse in der
Schlepperkabine
Steckbuchse hat, können Sie sich mit Ihrem Verkäufer in Verbindung setzen, um
einen Adapter zu bekommen.
PIDX-164X-02 Collector II 0510
Menge ist und die Ausrüstung dazu hilft ein symmetrisches Doppelschwad
mit ausreichend konstanter Breite zu sichern.
E
angeschlossen.
2. ANBAU
B
D
D
Fig. 2-18
Falls
der
Schlepper
- 18 -
B
E
nicht
die
passende
