Fig. 2-14
WICHTIG: Wenn die Bandeinheit in der oberen Position montiert ist wird
ÄNDERUNG DER BANDGESCHWINDIGKEIT

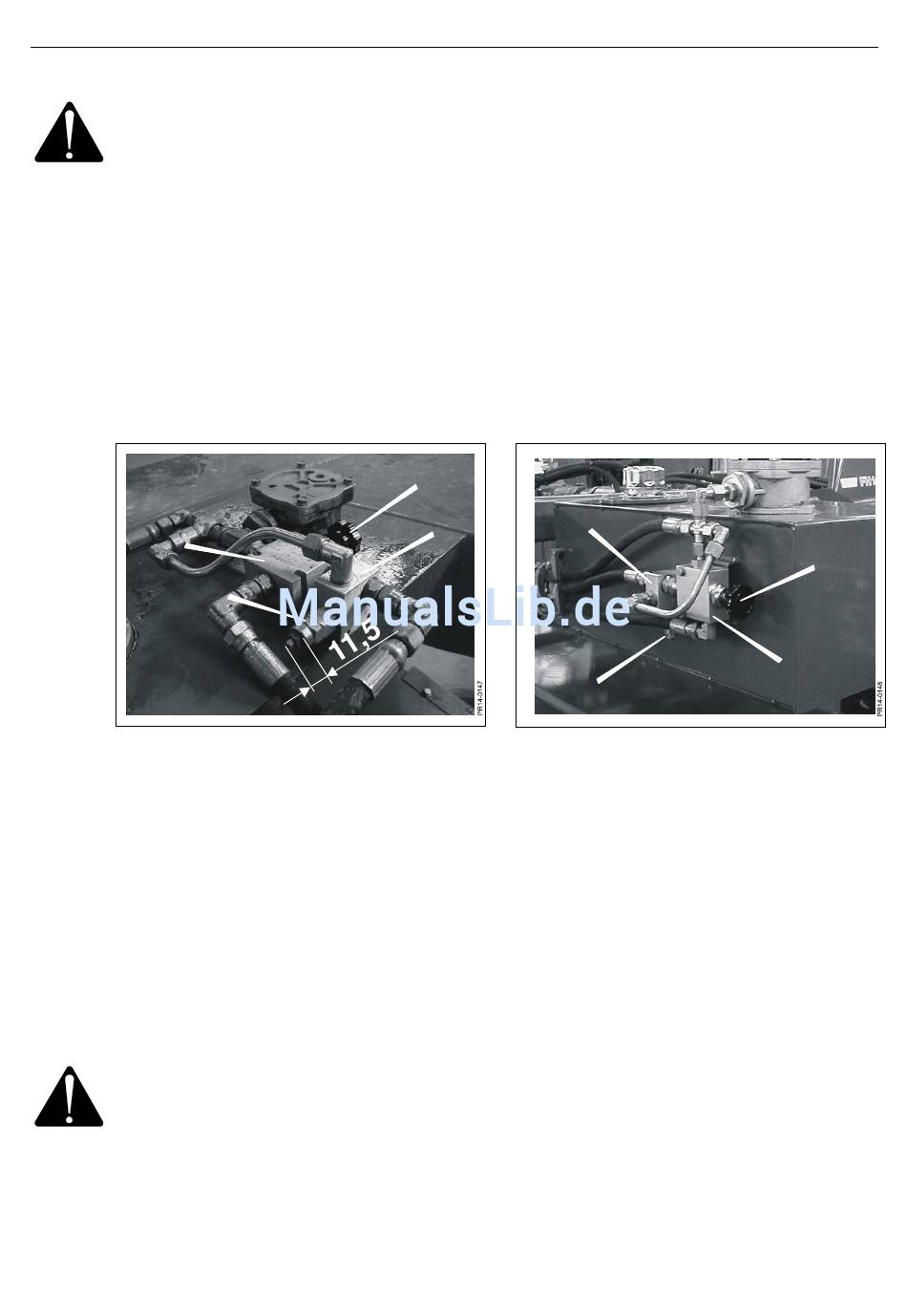

Fig. 2-15 Die Bandgeschwindigkeit wird manuell mit dem Ventil A eingestellt, indem der Hebel
B justiert wird.
Fig. 2-16 Oft wird das Ventil auf maximalen Volumenstrom eingestellt und damit auch auf
maximale Geschwindigkeit des Bandes, um ein schmales Doppelschwad zu
bekommen.
A
D
Fig. 2-15
Reduzierte Bandgeschwindigkeit wird verwendet, wenn ein breites Doppelschwad
gewünscht wird oder wenn das Material sehr dünn ist.
Auf dem Ventil A ist ein Sicherheitsventil C montiert, das das hydraulische System
gegen Überdruck absichert.
Bei unebener Bandgeschwindigkeit oder Stillstand des Bandes kann der maximale
Arbeitsdruck für den Collector an der Einstellschraube D kontrolliert werden. Sie
muss auf 11,5 mm stehen. Falls nicht, muss sie auf 11,5 mm justiert werden.
Es muss auch kontrolliert werden, ob Materialreste oder anderes sich auf/in der
Bandeinheit angehäuft haben. Dies bedeutet, dass der hydraulische Druck steigt, um
das Band treiben zu können.
WICHTIG:
PIDX-164X-02 Collector II 0510
2. ANBAU
der Winkel der Bandeinheit im Verhältnis zur Standardposition
geändert. Dabei wird das Band die Tendenz dazu haben sich in
Richtung Frontblech runtezurarbeiten. Wird die Bandeinheit zu
der oberen Position geändert, MUSS kontrolliert werden, ob das
Band ohne Belastung von dem Mähgut sich dicht an dem
Hinterblech bewegt. Falls dies nicht der Fall ist, wird das Band,
wie unter Wartung im Abschnitt „Einstellung von Band"
beschrieben, eingestellt.
B
C
Wenn die Einstellschraube D um 11,5 mm hinausragt, ist das
Ventil auf 140 bar eingestellt. Dies ist der maximal erlaubte
Druck. Falls das Ventil auf einen zu hohen Druck eingestellt
wird, kann es zu Schäden im Hydrauliksystem kommen. Falls
der Abstand weniger als 11,5 mm beträgt, ist der Druck zu hoch.
- 17 -
C
D
Fig. 2-16
B
A
