HÖHENEINSTELLUNG DER BANDEINHEIT
Die Bandeinheit kann in der Höhe in 3 Stufen im Verhältnis zu dem tragenden
Rahmen der auf dem Radrahmen montiert ist eingestellt werden.

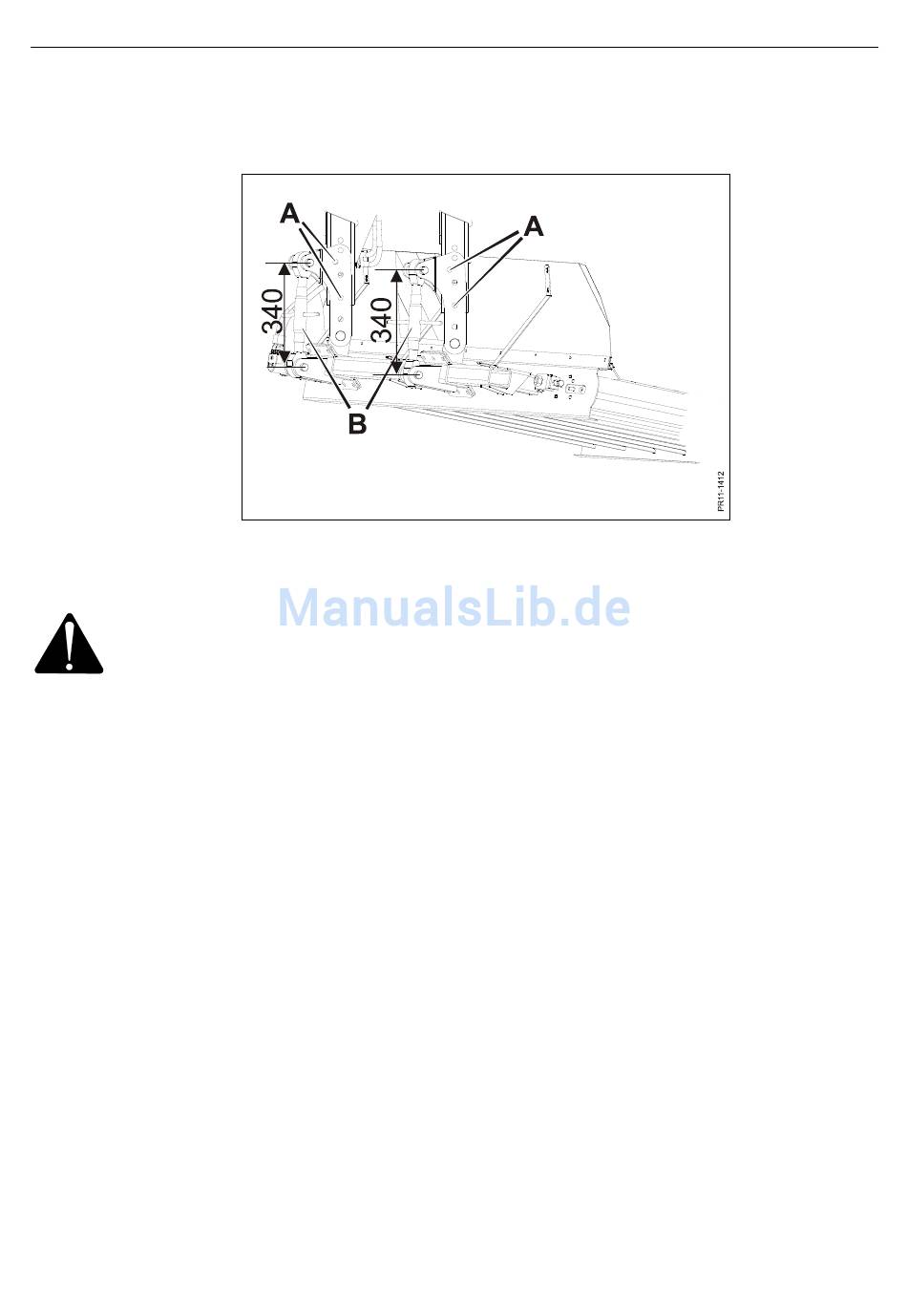

Fig. 2-12
WICHTIG: Die Spindel B die die Bandeinheit und den Rahmen verbinden,
Fig. 2-12 Ab Werk ist die Bandeinheit in der mittelsten Stufe montiert, was unter den
allermeisten Verhältnissen verwendbar ist. In der mittelsten Position ist die
Bandeinheit zum Rahmen fixiert mit Hilfe von 4 Bolzen die in den bei A gezeigten
Löchern platziert sind.
PIDX-164X-02 Collector II 0510
Fig. 2-12
die auf der Maschine montiert sind, werden ab Werk mit einem
Zentrumabstand von Loch bis Loch von 340 mm geliefert. Die
Länge der Spindel darf NICHT geändert werden, indem man
dabei riskiert, dass die Bandeinheit beim heben/senken des
Collectors nicht am Ausgangssystem des Mähwerkes passieren
kann. Die Funktion der Spindel ist, die Bandeinheit und der
Rahmen des Collectors zu verbinden und den schrägen Winkel
zwischen diese mit Hilfe der Gelenkaugen auszugleichen.
2. ANBAU
- 15 -
