Buderus Logatherm WLW196i IR Bedienungsanleitung Seite 19

 Bild 15, Seite 18
Pos. Symbol
6
7 Optimiert
Programm 1
Programm 2

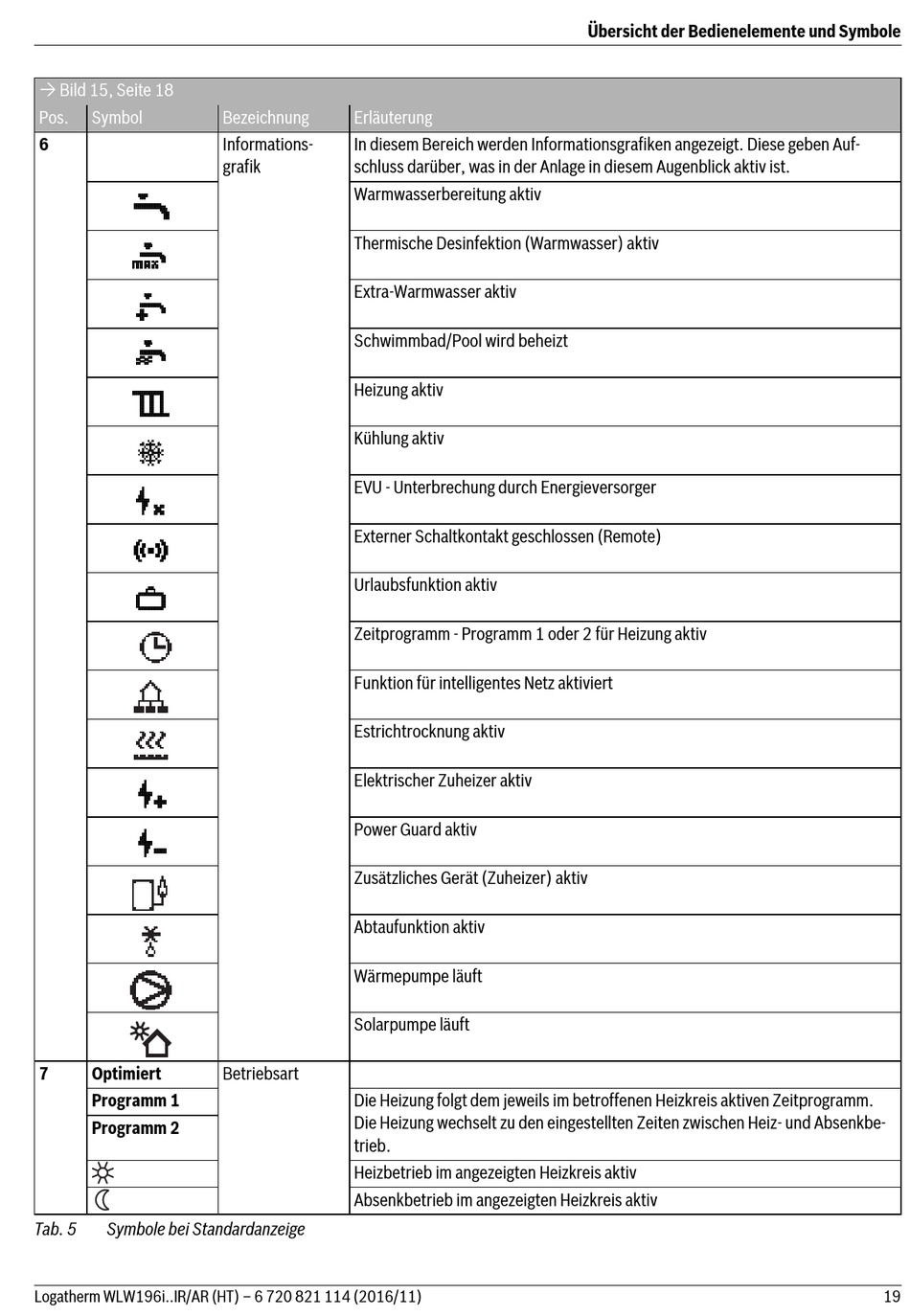

Tab. 5 Symbole bei Standardanzeige
Logatherm WLW196i..IR/AR (HT) – 6 720 821 114 (2016/11)
Bezeichnung Erläuterung
Informations- In diesem Bereich werden Informationsgrafiken angezeigt. Diese geben Auf-
grafik schluss darüber, was in der Anlage in diesem Augenblick aktiv ist.
Warmwasserbereitung aktiv
Thermische Desinfektion (Warmwasser) aktiv
Extra-Warmwasser aktiv
Schwimmbad/Pool wird beheizt
Heizung aktiv
Kühlung aktiv
EVU - Unterbrechung durch Energieversorger
Externer Schaltkontakt geschlossen (Remote)
Urlaubsfunktion aktiv
Zeitprogramm - Programm 1 oder 2 für Heizung aktiv
Funktion für intelligentes Netz aktiviert
Estrichtrocknung aktiv
Elektrischer Zuheizer aktiv
Power Guard aktiv
Zusätzliches Gerät (Zuheizer) aktiv
Abtaufunktion aktiv
Wärmepumpe läuft
Solarpumpe läuft
Betriebsart
Die Heizung folgt dem jeweils im betroffenen Heizkreis aktiven Zeitprogramm.
Die Heizung wechselt zu den eingestellten Zeiten zwischen Heiz- und Absenkbe-
trieb.
Heizbetrieb im angezeigten Heizkreis aktiv
Absenkbetrieb im angezeigten Heizkreis aktiv
Übersicht der Bedienelemente und Symbole
19
