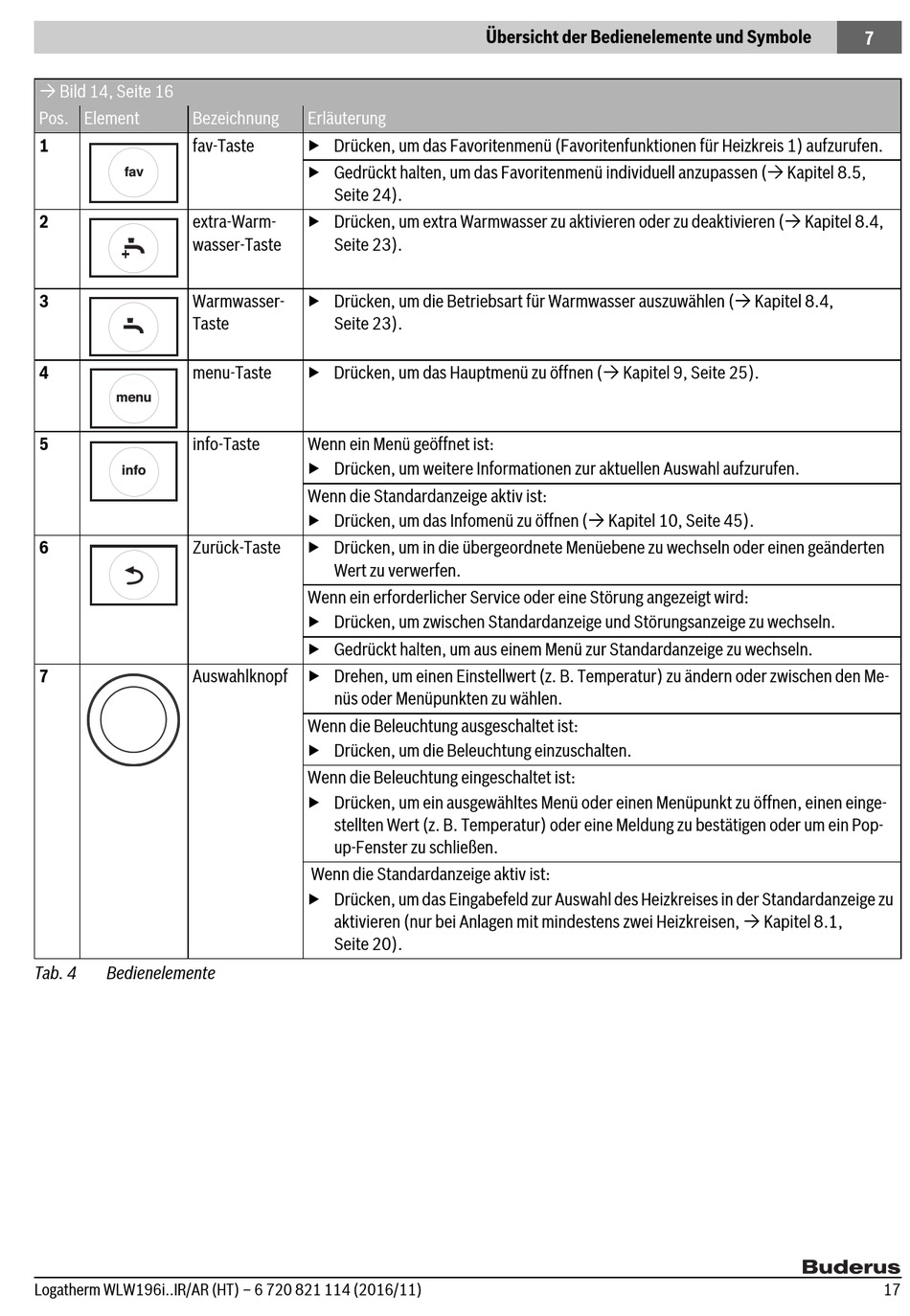

Buderus Logatherm WLW196i IR Bedienungsanleitung Seite 17

 Bild 14, Seite 16
Pos. Element Bezeichnung
1 fav-Taste
fav
2 extra-Warm-
wasser-Taste
3 Warmwasser-
Taste
4 menu-Taste
menu
5 info-Taste
info
6 Zurück-Taste
7 Auswahlknopf
Tab. 4 Bedienelemente
Logatherm WLW196i..IR/AR (HT) – 6 720 821 114 (2016/11)
Erläuterung
▶ Drücken, um das Favoritenmenü (Favoritenfunktionen für Heizkreis 1) aufzurufen.
▶ Gedrückt halten, um das Favoritenmenü individuell anzupassen ( Kapitel 8.5,
Seite 24).
▶ Drücken, um extra Warmwasser zu aktivieren oder zu deaktivieren ( Kapitel 8.4,
Seite 23).
▶ Drücken, um die Betriebsart für Warmwasser auszuwählen ( Kapitel 8.4,
Seite 23).
▶ Drücken, um das Hauptmenü zu öffnen ( Kapitel 9, Seite 25).
Wenn ein Menü geöffnet ist:
▶ Drücken, um weitere Informationen zur aktuellen Auswahl aufzurufen.
Wenn die Standardanzeige aktiv ist:
▶ Drücken, um das Infomenü zu öffnen ( Kapitel 10, Seite 45).
▶ Drücken, um in die übergeordnete Menüebene zu wechseln oder einen geänderten
Wert zu verwerfen.
Wenn ein erforderlicher Service oder eine Störung angezeigt wird:
▶ Drücken, um zwischen Standardanzeige und Störungsanzeige zu wechseln.
▶ Gedrückt halten, um aus einem Menü zur Standardanzeige zu wechseln.
▶ Drehen, um einen Einstellwert (z. B. Temperatur) zu ändern oder zwischen den Me-
nüs oder Menüpunkten zu wählen.
Wenn die Beleuchtung ausgeschaltet ist:
▶ Drücken, um die Beleuchtung einzuschalten.
Wenn die Beleuchtung eingeschaltet ist:
▶ Drücken, um ein ausgewähltes Menü oder einen Menüpunkt zu öffnen, einen einge-
stellten Wert (z. B. Temperatur) oder eine Meldung zu bestätigen oder um ein Pop-
up-Fenster zu schließen.
Wenn die Standardanzeige aktiv ist:
▶ Drücken, um das Eingabefeld zur Auswahl des Heizkreises in der Standardanzeige zu
aktivieren (nur bei Anlagen mit mindestens zwei Heizkreisen,  Kapitel 8.1,
Seite 20).
Übersicht der Bedienelemente und Symbole
7
17
