6. Mise en service

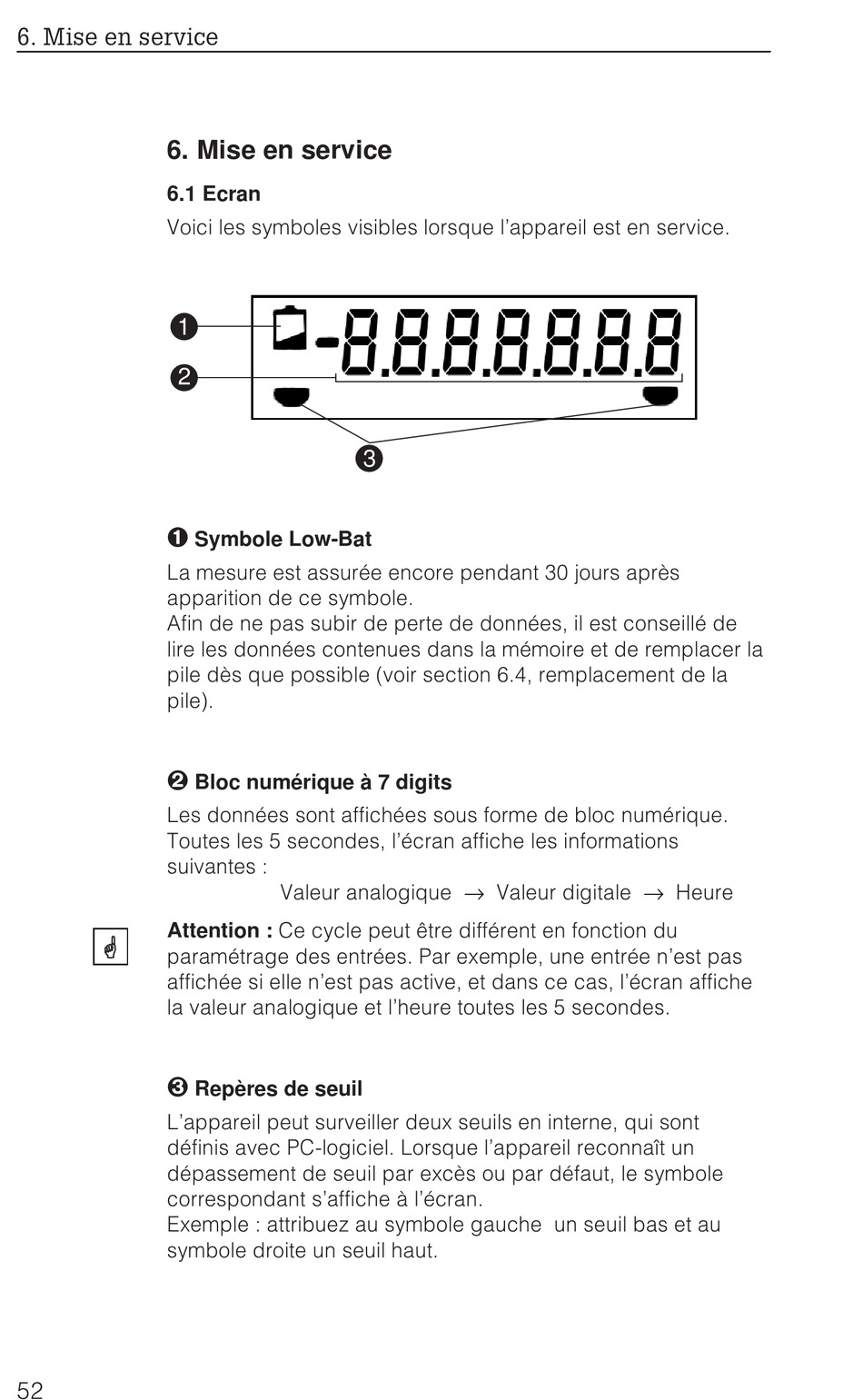

6.1 Ecran

Voici les symboles visibles lorsque l'appareil est en service.
1
2
Ê
La mesure est assurée encore pendant 30 jours après
apparition de ce symbole.
Afin de ne pas subir de perte de données, il est conseillé de
lire les données contenues dans la mémoire et de remplacer la
pile dès que possible (voir section 6.4, remplacement de la
pile).
Ë
Les données sont affichées sous forme de bloc numérique.
Toutes les 5 secondes, l'écran affiche les informations
suivantes :
Attention : Ce cycle peut être différent en fonction du
paramétrage des entrées. Par exemple, une entrée n'est pas
affichée si elle n'est pas active, et dans ce cas, l'écran affiche
la valeur analogique et l'heure toutes les 5 secondes.
Ì
L'appareil peut surveiller deux seuils en interne, qui sont
définis avec PC-logiciel. Lorsque l'appareil reconnaît un
dépassement de seuil par excès ou par défaut, le symbole
correspondant s'affiche à l'écran.
Exemple : attribuez au symbole gauche un seuil bas et au
symbole droite un seuil haut.
52
Symbole Low-Bat
Bloc numérique à 7 digits
Valeur analogique → Valeur digitale → Heure
Repères de seuil
